专利号: 2022102161002
申请人: 惠州市春蕾电子科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 木材或类似材料的加工或保存;一般钉钉机或钉U形钉机
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

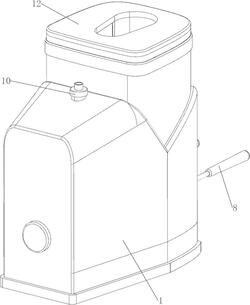

1.一种半自动吉他琴箱两面粘合装置,包括有安装箱(1)、料箱(2)、进料管(21)、出料管(3)、连接管(4)、伸缩软管(5)和出料口(6),安装箱(1)内上部前侧设有用于盛装粘合胶的料箱(2),料箱(2)上部后侧与安装箱(1)之间连接有进料管(21),料箱(2)下侧设有出料管(3),出料管(3)下侧转动式设有连接管(4),连接管(4)下侧设有伸缩软管(5),伸缩软管(5)后侧设有出料口(6),其特征在于,还包括有上胶机构(7)和送料机构(8),安装箱(1)、出料管(3)、连接管(4)和伸缩软管(5)之间设有驱动出料口(6)以进行上胶的上胶机构(7),安装箱(1)内下侧设有用于夹紧吉他琴箱的送料机构(8);

上胶机构(7)包括有安装套(71)、驱动电机(72)、第一直齿轮(73)、第二直齿轮(74)、导杆(75)、限位套(76)和第一弹簧(77),安装箱(1)内下侧偏前侧设有安装套(71),出料管(3)穿过安装套(71),安装套(71)上后侧安装有驱动出料口(6)的驱动电机(72),驱动电机(72)输出轴上连接有第一直齿轮(73),连接管(4)上侧设有第二直齿轮(74),第二直齿轮(74)与第一直齿轮(73)啮合,连接管(4)上设有导杆(75),导杆(75)上滑动式设有限位套(76),限位套(76)与安装套(71)滑动式连接,限位套(76)与出料口(6)连接,限位套(76)与导杆(75)之间连接有第一弹簧(77),第一弹簧(77)绕在导杆(75)上。

2.根据权利要求1所述的一种半自动吉他琴箱两面粘合装置,其特征在于,送料机构(8)包括有第一滑块(81)、第一导轨(82)、夹板(83)、第二弹簧(84)和把手(85),安装箱(1)下侧滑动并转动式设有第一滑块(81),第一滑块(81)后侧设有第一导轨(82),第一导轨(82)上滑动式设有用于夹紧吉他琴箱的夹板(83),夹板(83)前部左右两侧与第一导轨(82)之间均连接有第二弹簧(84),第二弹簧(84)绕在第一导轨(82)上,第一导轨(82)后部左右两侧均设有把手(85)。

3.根据权利要求2所述的一种半自动吉他琴箱两面粘合装置,其特征在于,还包括有对第一滑块(81)进行上位的导向机构(9),导向机构(9)包括有安装块(91)、第二滑块(92)和第三弹簧(93),安装箱(1)内前部左右两侧均设有安装块(91),两个安装块(91)上均滑动式设有第二滑块(92),第二滑块(92)与第一滑块(81)接触,第二滑块(92)上下两侧与相邻的安装块(91)之间均连接有第三弹簧(93),第三弹簧(93)有四个。

4.根据权利要求3所述的一种半自动吉他琴箱两面粘合装置,其特征在于,还包括有避免灰尘落入料箱(2)内的遮盖机构(10),遮盖机构(10)包括有螺纹盖(101)和单向阀(102),进料管(21)上侧螺纹式设有螺纹盖(101),进料管(21)内上侧设有单向阀(102),螺纹盖(101)与单向阀(102)转动式连接。

5.根据权利要求4所述的一种半自动吉他琴箱两面粘合装置,其特征在于,还包括有用于对料箱(2)进行加压的加压机构(11),加压机构(11)包括有安装架(111)、转轴(112)、第三直齿轮(113)、空间凸轮(114)、打气筒(115)、进气管(116)和导套(117),料箱(2)下部后侧设有安装架(111),安装架(111)下侧转动式设有转轴(112),转轴(112)与安装套(71)转动式连接,转轴(112)下侧设有第三直齿轮(113),第三直齿轮(113)与第一直齿轮(73)啮合,转轴(112)上侧设有空间凸轮(114),空间凸轮(114)上滑动式设有导套(117),安装架(111)后侧设有打气筒(115),导套(117)与打气筒(115)滑动式连接,打气筒(115)上侧设有进气管(116),进气管(116)穿过料箱(2)。

6.根据权利要求5所述的一种半自动吉他琴箱两面粘合装置,其特征在于,还包括有用于放置吉他琴箱的下料机构(12),下料机构(12)包括有连接套(121)、第二导轨(123)、挡块(124)、第四弹簧(125)和手柄(126),安装箱(1)上侧偏后侧设有连接套(121),连接套(121)上开有进料槽(122),连接套(121)下部前后两侧均设有第二导轨(123),后侧的第二导轨(123)下侧滑动式设有挡块(124),挡块(124)后侧设有手柄(126),挡块(124)与后侧的第二导轨(123)之间连接有第四弹簧(125)。

7.根据权利要求1所述的一种半自动吉他琴箱两面粘合装置,其特征在于,料箱(2)下侧开有适合安装出料管(3)的圆孔。
