1.锌钴镍电池正极复合材料的制备方法，其特征在于，包括以下步骤：

步骤（1）：在去离子水中加钴盐、磷酸盐和尿素，搅拌均匀后将所得溶液转移至有三维基底材料的反应釜中，在100‑130℃进行水热1‑12h，待反应结束，取出三维基底材料冲洗、烘干，得到产物为磷酸钴；

步骤（2）：将步骤（1）得到的产物至于反应釜中，将钴盐、镍盐、钼酸盐、氟化铵、尿素配制成溶液，转移至反应釜，在100‑130℃进行水热1‑10h，待反应结束，取出三维基底材料冲洗、烘干，得到钼酸根插层的钴镍氢氧化物包覆磷酸钴，即为锌钴镍电池正极复合材料。

2.根据权利要求1所述的锌钴镍电池正极复合材料的制备方法，其特征在于，步骤（1）中所述的钴盐为硝酸钴、氯化钴、醋酸钴中的任意一种；磷酸盐包括磷酸二氢氨、磷酸二氢钾、磷酸二氢钠，钴盐和磷酸盐的浓度均为0.0001‑0.5M/L；尿素的为15‑20mM。

3.据权利要求1所述的锌钴镍电池正极复合材料的制备方法，其特征在于，步骤（2）中所述的钴盐为硝酸钴、氯化钴、醋酸钴中的任意一种；镍盐为硫酸镍、硝酸镍或醋酸镍中的任意一种；钼酸盐为钼酸钠、钼酸铵中的任意一种；钴盐、钼酸盐的浓度均为0.0001‑0.5M/L。

4.根据权利要求1所述的锌钴镍电池正极复合材料的制备方法，其特征在于，步骤（2）中氟化铵为6‑8mM；尿素的为15‑20mM。

5.根据权利要求1所述的锌钴镍电池正极复合材料的制备方法，其特征在于，所述的三维基底材料为碳布、碳纸、或泡沫镍中的任意一种。

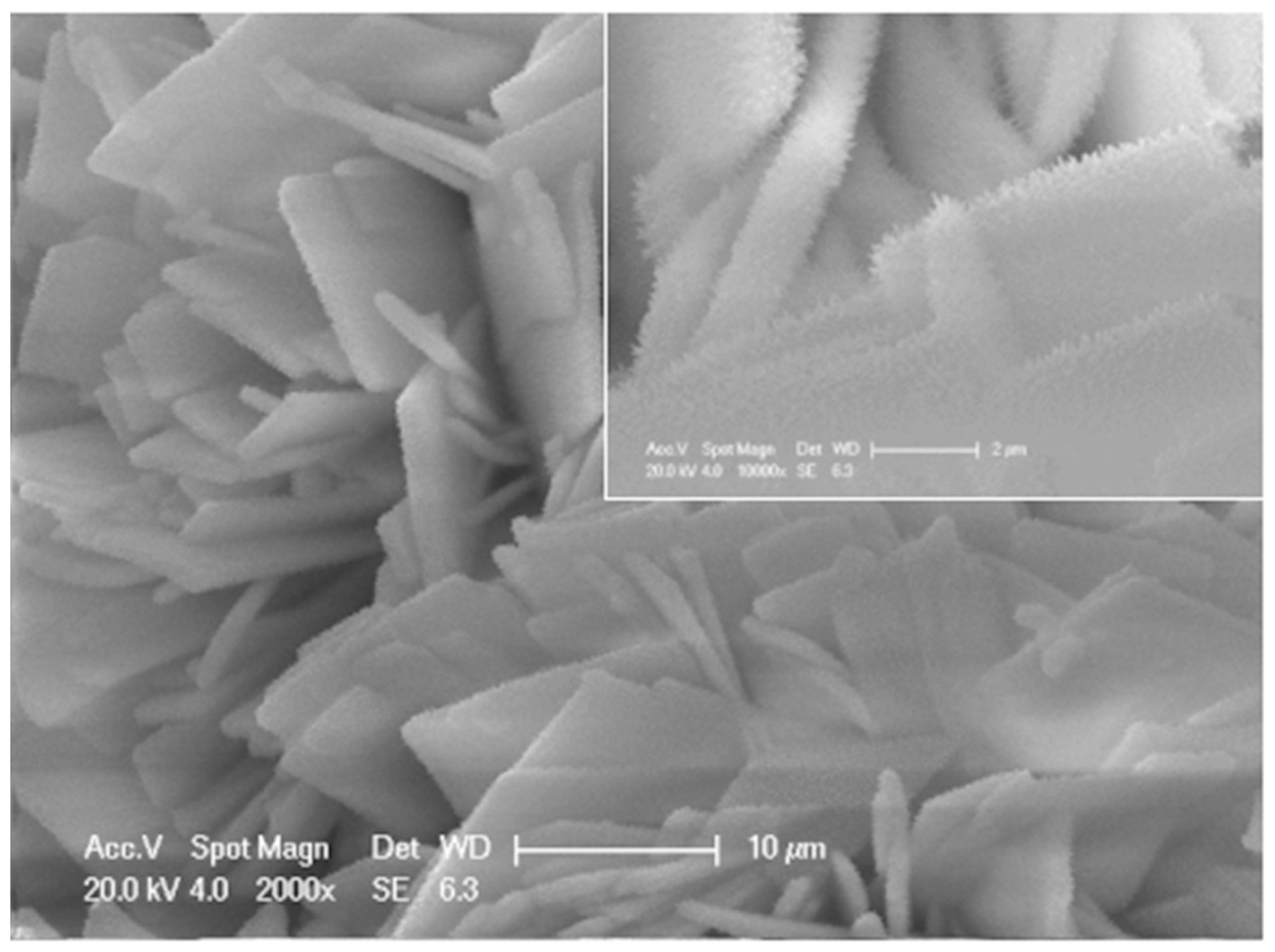

6.采用权利要求1‑5任一项所述的方法制备得到的锌钴镍电池正极复合材料，其特征在于，材料是在三维基底上原位制备的钼酸根插层的钴镍氢氧化物包覆磷酸钴的异质结材料，形貌为片状的磷酸钴表面生长由薄片组成的小球结构。
