1.一种高致密性镍基完全非晶涂层的制备方法，其特征在于：所述方法为超音速火焰喷涂法，具体为：采用镍基非晶粉末为原料，以空气为助燃气体，使镍基非晶粉末在撞击基板前处于半熔化状态，随后在基板上形成镍基完全非晶涂层。

2.根据权利要求1所述的方法，其特征在于：燃气为丙烷，其压力为700‑970KPa，氧燃比为3。

3.根据权利要求1或2所述的方法，其特征在于：所述助燃气体的压力为750‑970KPa；氮气压力为500‑800KPa。

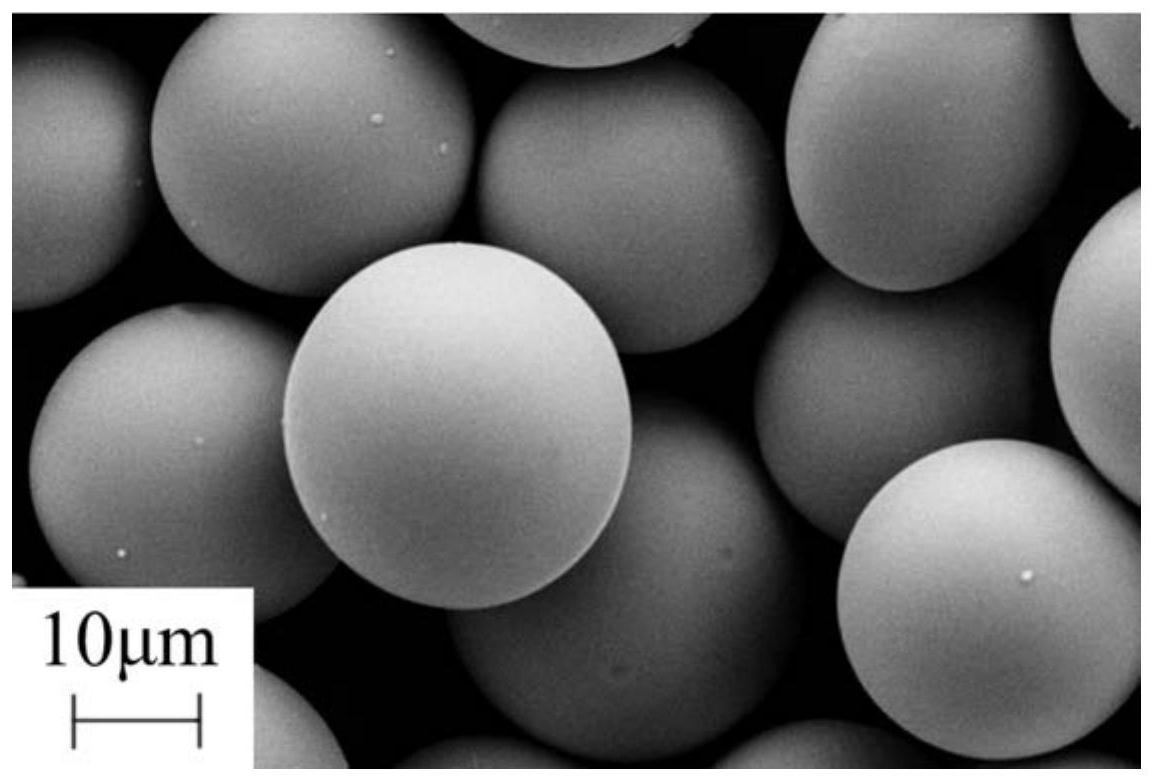

4.根据权利要求1所述的方法，其特征在于：所述镍基非晶粉末的尺寸为10‑60μm。

5.根据权利要求1或4所述的方法，其特征在于：所述镍基非晶粉末的喷涂距离300‑

400mm，枪管长度：200‑280mm，枪管口径：12‑16mm。

6.根据权利要求1所述的方法，其特征在于：喷涂前，对基体进行穿孔和焊丝以便使其固定在模具上进行自动化喷涂，然后，用丙酮对基体进行降脂和清洗，待基体在空气中干燥后，对基体进行喷砂处理以利于涂层与基体间的结合。

7.权利要求1～6任一项所述方法制得的高致密性镍基完全非晶涂层，其特征在于：所述涂层全部为镍基非晶合金，孔隙率低于3.5％。

8.根据权利要求7所述的涂层，其特征在于：所述涂层厚度为400‑500μm。

9.根据权利要求7所述的涂层，其特征在于：所述涂层孔隙率低于2％。
