1.一种VOCs的催化降解方法，其特征在于：在介质阻挡放电低温等离子体反应器的等离子放电管下游位置的砂芯上放置锰基类水滑石催化剂，待降解的VOCs与氧气混合后通过反应器，被介质阻挡放电低温等离子体与锰基类水滑石协同催化降解。

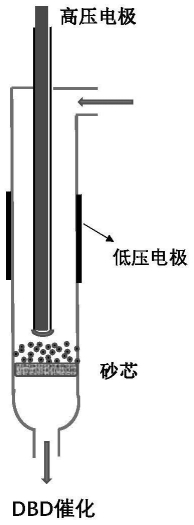

2.根据权利要求1所示的VOCs的催化降解方法，其特征在于：所述介质阻挡放电低温等离子体反应器包括高压电极、低压电极、绝缘介质和砂芯，高压电极为实心金属棒或金属粉末，低压电极为铜箔或铝箔，绝缘介质为石英管；石英管与高压电极同轴放置，低压电极设置在石英管的外部；砂芯设置在等离子放电管下游10～15mm的位置，砂芯上放置锰基类水滑石催化剂。

3.根据权利要求1所示的VOCs的催化降解方法，其特征在于：所述锰基类水滑石催化剂是Ni、Co、Mn掺杂的类水滑石催化剂，或者是Co、Mn掺杂的类水滑石催化剂。

4.根据权利要求3所示的VOCs的催化降解方法，其特征在于：锰基类水滑石催化剂为Ni、Co、Mn掺杂的类水滑石催化剂时，锰基类水滑石催化剂为NiCoMn‑LDHs、NiCo2Mn–LDHs或者NiCoMn2–LDHs。

5.根据权利要求4所示的VOCs的催化降解方法，其特征在于所述锰基类水滑石催化剂的制备方法如下：将镍盐、钴盐、锰盐和尿素溶解在去离子水中，得到混合盐溶液；将混合盐溶液搅拌，将得到的澄清溶液转移到水热反应釜中，并置于130℃～150℃的烘箱中18小时～24小时；将反应后物料冷却至室温，过滤，收集沉淀物；沉淀物洗涤、干燥得到得到含镍、钻和锰的锰基类水滑石催化剂。

6.根据权利要求5所示的VOCs的催化降解方法，其特征在于：尿素与总金属的摩尔比为

3.3：1。

7.根据权利要求3所示的VOCs的催化降解方法，其特征在于：锰基类水滑石催化剂为MnCo‑LDHs。

8.根据权利要求7所示的VOCs的催化降解方法，其特征在于所述锰基类水滑石催化剂的制备方法如下：将钴盐、锰盐和尿素溶解在去离子水中，得到混合盐溶液；将混合盐溶液搅拌，将得到的澄清溶液转移到水热反应釜中，并置于130℃～150℃的烘箱中18小时～24小时；将反应后物料冷却至室温，过滤，收集沉淀物；沉淀物洗涤、干燥得到得到含镍、钻和锰的锰基类水滑石催化剂。

9.根据权利要求1所示的VOCs的催化降解方法，其特征在于：VOCs与氧气混合气体中，氧气含量为2%～20%。

10.根据权利要求1所示的VOCs的催化降解方法，其特征在于：VOCs与氧气混合气体中还含有水蒸气，水蒸气的体积分数为2%～30%。
