专利号: 2022102224001
申请人: 陈红兵
专利类型:发明专利
专利状态:授权未缴费
专利领域: 发电、变电或配电
更新日期:2024-04-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

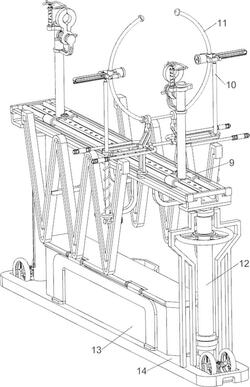

1.一种电力工程用线缆配接装置,包括有固定杆(1)、第一支撑杆(2)、夹块(3)、第一扭力弹簧(4)、双向螺杆(5)、挤压块(6)、夹紧块(7)和扭动块(8),固定杆(1)设有两个,两个固定杆(1)的外壁上部均连接有第一支撑杆(2),两个第一支撑杆(2)前后对称,两个第一支撑杆(2)的顶部均转动式连接有两个用于固定线缆的夹块(3),相邻的两个夹块(3)相互远离的一侧均与同侧的第一支撑杆(2)之间均连接有第一扭力弹簧(4),相邻的两个第一扭力弹簧(4)分别套在同侧的第一支撑杆(2)上,两个固定杆(1)顶部的左侧均设有导向杆,两个固定杆(1)顶部的左侧均转动式连接有双向螺杆(5),两个双向螺杆(5)分别位于相邻的导向杆左侧,两个双向螺杆(5)的上侧均通过螺纹连接有挤压块(6),两个挤压块(6)分别与相邻的导向杆滑动配合,两个双向螺杆(5)的下侧均通过螺纹连接有用于固定夹紧线缆的夹紧块(7),两个夹紧块(7)分别与相邻的导向杆滑动配合,两个双向螺杆(5)的顶部均连接有扭动块(8),其特征是:还包括有调整机构(9)、推动机构(11)和喷火机构(10),两个固定杆(1)的底部之间设有调整机构(9),调整机构(9)的前后两侧之间设有推动机构(11),推动机构(11)的底部设有用于对胶圈加热的喷火机构(10);

调整机构(9)包括有滑轨杆(91)、滑动块(92)、连接板(93)、固定块(94)和螺栓(95),两个固定杆(1)的底部均连接有滑动块(92),两个滑动块(92)之间贯穿有连接板(93),连接板(93)与两个滑动块(92)滑动配合,连接板(93)上均匀间隔地开有内螺纹孔,两个固定杆(1)外壁相互靠近的一侧下部均连接有固定块(94),两个固定块(94)前后对称,两个固定块(94)上均通过螺纹贯穿有用于固定滑动块(92)的螺栓(95),两个螺栓(95)分别与位于相邻的内螺纹孔内部,并且两个螺栓(95)分别与相邻的内螺纹孔螺纹配合,两个滑动块(92)和连接板(93)之间滑动式贯穿有两个滑轨杆(91),两个滑轨杆(91)呈左右对称式设置;

推动机构(11)包括有固定板(111)、滑槽杆(112)、移动板(113)、把手(114)和弧形杆(115),连接板(93)的前后两端之间连接有固定板(111),两个滑轨杆(91)的前后两端均与固定板(111)相连接,固定板(111)上部的左右两侧均连接有滑槽杆(112),两个滑槽杆(112)左右对称,两个滑槽杆(112)上均滑动式连接有移动板(113),两个移动板(113)的顶部之间贯穿有弧形杆(115),两个移动板(113)的中部之间连接有把手(114);

喷火机构(10)包括有第二支撑杆(101)、导向架(102)、定位杆(103)、滑动杆(104)、滑块(105)、第一弹簧(106)、第一滑槽块(107)、滑动架(108)和喷火枪(109),两个滑槽杆(112)的底部均连接有两个第二支撑杆(101),同侧的有两个第二支撑杆(101)呈前后对称式设置,左侧两个第二支撑杆(101)的左端之间和右侧两个第二支撑杆(101)的右端之间均连接有导向架(102),两个导向架(102)左右对称,两个移动板(113)中部的前后两壁之间均连接有定位杆(103),两个定位杆(103)左右对称,两个定位杆(103)相互远离的一侧均滑动式贯穿有滑动杆(104),两个滑动杆(104)分别与相邻的定位杆(103)之间连接有第一弹簧(106),两个第一弹簧(106)分别套在两个滑动杆(104)上,两个滑动杆(104)的底部均连接有滑块(105),两个滑块(105)左右对称,两个滑块(105)分别与同侧的导向架(102)滑动配合,两个滑动杆(104)的顶部均连接有第一滑槽块(107),两个第一滑槽块(107)左右对称,两个第一滑槽块(107)分别与相邻的滑动杆(104)滑动配合,两个第一滑槽块(107)上均滑动式且转动式连接有滑动架(108),两个滑动架(108)左右对称,两个滑动架(108)均与弧形杆(115)滑动配合,两个滑动架(108)相互靠近的一端均安装有喷火枪(109)。

2.按照权利要求1所述的一种电力工程用线缆配接装置,其特征是:还包括有用于升降固定板(111)的升降机构(12),升降机构(12)包括有固定框(121)、连接杆(122)、支撑架(123)、螺杆管(124)、转动环(125)、推动块(126)和推动杆(127),固定板(111)底部的后侧连接有连接杆(122),连接杆(122)的底部滑动式连接有固定框(121),连接杆(122)位于固定框(121)内部,固定板(111)底部的前侧连接有推动杆(127),推动杆(127)的底部自动式连接有推动块(126),推动块(126)的外侧连接有螺杆管(124),螺杆管(124)与推动块(126)螺纹配合,推动杆(127)位于螺杆管(124)内部,推动杆(127)外侧的上部连接有支撑架(123),支撑架(123)与推动杆(127)滑动配合,螺杆管(124)与支撑架(123)转动配合,螺杆管(124)的外侧上部连接有用于旋转螺杆管(124)的转动环(125)。

3.按照权利要求2所述的一种电力工程用线缆配接装置,其特征是:还包括有用于辅助本装置移动的移动机构(14),移动机构(14)包括有放置板(141)、第二滑槽块(142)、下压块(143)、滚轮(144)、卡块(145)和第二弹簧(146),固定框(121)和支撑架(123)的底部之间连接有放置板(141),放置板(141)前后两侧的内部均连接有两个第二滑槽块(142),同侧的两个第二滑槽块(142)呈左右对称式设置,同侧的两个第二滑槽块(142)之间滑动式连接有下压块(143),两个下压块(143)的左右两侧均转动式连接有滚轮(144),同侧的两个滚轮(144)位于相邻的两个第二滑槽块(142)之间,两个下压块(143)的中部均滑动式连接有用于卡住下压块(143)的卡块(145),两个下压块(143)与放置板(141)之间均连接有第二弹簧(146)。

4.按照权利要求3所述的一种电力工程用线缆配接装置,其特征是:还包括有用于存放胶圈的放置机构(13),放置机构(13)包括有放置框(131)、防尘盖(132)和第二扭力弹簧(133),放置板(141)的顶部连接有放置框(131),放置框(131)的顶部转动式连接有用于防止灰尘进入放置框(131)内的防尘盖(132),防尘盖(132)的左侧与放置框(131)之间连接有四个第二扭力弹簧(133),四个第二扭力弹簧(133)均套在防尘盖(132)上。

5.按照权利要求3所述的一种电力工程用线缆配接装置,其特征是:卡块(145)的顶部设有拨动块。
