专利号: 2022102241134
申请人: 鲁振兴
专利类型:发明专利
专利状态:授权未缴费
专利领域: 建筑物
更新日期:2024-03-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

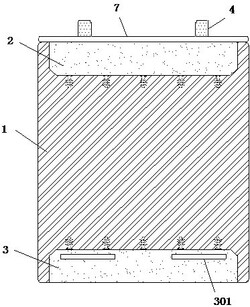

1.一种可对拼接接口调整的装配式建筑墙体,包括预制墙体(1)、第一连接块(2)和第二连接块(3),所述第一连接块(2)和第二连接块(3)分别镶嵌在预制墙体(1)的上下两侧,通过第一连接块(2)和第二连接块(3)上部件的配合将预制墙体(1)进行连接;

其特征在于:所述第一连接块(2)的上方固定有对接块(4),第二连接块(3)的内部设置有活动块(5),活动块(5)和对接块(4)一一对应设置,且活动块(5)的下方开设有对接槽(6),并且对接槽(6)和对接块(4)之间构成凹凸配合结构,所述活动块(5)和第二连接块(3)之间构成左右滑动结构,且活动块(5)的内部嵌套有调节板(29),所述调节板(29)的后方固定有摩擦块(30),且摩擦块(30)的前侧连接有第七弹簧(31),为摩擦块(30)提供后推力,所述摩擦块(30)的后侧设置有阻力条(32),阻力条(32)固定在第二连接块(3)的内部,和摩擦块(30)相互接触对活动块(5)进行限位,所述调节板(29)的前端固定有磁块(33),后续通过外部磁体对磁块(33)的吸引可解除摩擦块(30)和阻力条(32)的贴合,从而可控制活动块(5)进行移动,所述对接块(4)的侧边开设有限位槽(18),所述活动块(5)的内部设置有限位块(21),且限位块(21)的外侧连接有第五弹簧(22),为限位块(21)提供推力,所述限位块(21)的表面开设有卡槽(27),且卡槽(27)的上方卡合有卡合板(25),并且卡合板(25)的上方连接有第六弹簧(26),通过卡合板(25)和卡槽(27)的连接对限位块(21)进行限位,所述卡合板(25)的一端位于对接槽(6)的内部,所述限位块(21)的外侧设置有竖向调节机构,对限位块(21)的位置进行适应性的调整;

所述竖向调节机构包括辅助块(19)、第四弹簧(20)、定位块(23)和定位槽(24);

辅助块(19),设置在限位块(21)的外侧,且限位块(21)和辅助块(19)之间构成左右滑动结构;

第四弹簧(20),设置在辅助块(19)的下方为辅助块(19)提供上推力;

定位块(23),固定在限位块(21)的右侧;

定位槽(24),开设在活动块(5)的内部,定位块(23)可穿过限位块(21)和定位槽(24)连接,对辅助块(19)的移动进行限位。

2.根据权利要求1所述的一种可对拼接接口调整的装配式建筑墙体,其特征在于:所述第二连接块(3)的前侧表面粘接有标识条(301),且标识条(301)位于磁块(33)的前侧,对磁块(33)的水平位置进行指引。

3.根据权利要求1或2所述的一种可对拼接接口调整的装配式建筑墙体,其特征在于:

所述阻力条(32)为橡胶材质构成,且阻力条(32)在第二连接块(3)内水平设置。

4.根据权利要求3所述的一种可对拼接接口调整的装配式建筑墙体,其特征在于:所述摩擦块(30)的后侧镶嵌有穿刺针,穿刺针可刺入到阻力条(32)内,增加摩擦块(30)和阻力条(32)之间的限位力。

5.根据权利要求1所述的一种可对拼接接口调整的装配式建筑墙体,其特征在于:所述辅助块(19)的内侧呈开口状结构设计,且辅助块(19)和活动块(5)之间构成上下滑动结构。

6.根据权利要求1所述的一种可对拼接接口调整的装配式建筑墙体,其特征在于:所述第一连接块(2)的上方设置有密封气囊(7),且密封气囊(7)的下方连通有调节气囊(8),并且调节气囊(8)位于第一连接块(2)的内部,所述调节气囊(8)的下方设置有挤压板(9),并且挤压板(9)的下方连接有第一弹簧(10),为挤压板(9)提供上推力。

7.根据权利要求6所述的一种可对拼接接口调整的装配式建筑墙体,其特征在于:所述活动块(5)的左右两侧均固定有挡板(28),且挡板(28)的端部位于第二连接块(3)的内部,在活动块(5)移动时对活动块(5)左右两侧的空间进行遮挡。

8.根据权利要求6或7所述的一种可对拼接接口调整的装配式建筑墙体,其特征在于:

所述挤压板(9)的侧边开设有锁定槽(11),且锁定槽(11)的外侧设置有锁定机构,通过锁定机构和锁定槽(11)的连接可对挤压板(9)进行限位。

9.根据权利要求8所述的一种可对拼接接口调整的装配式建筑墙体,其特征在于:所述锁定机构包括锁定板(12)、第二弹簧(13)、通槽(14)、推块(15)、活动板(16)和第三弹簧(17);

锁定板(12),设置在第一连接块(2)的内部和第一连接块(2)之间构成左右滑动结构,且锁定板(12)和锁定槽(11)之间构成卡合结构;

第二弹簧(13),设置在锁定板(12)的外侧为锁定板(12)提供内推力;

通槽(14),开设在锁定板(12)的外端;

推块(15),设置在通槽(14)的上方,且推块(15)呈倾斜状结构设计,在向下移动时可挤压通槽(14),控制锁定板(12)向外侧移动,解除锁定板(12)和锁定槽(11)的连接;

活动板(16),固定在推块(15)的上方控制推块(15)的移动,且活动板(16)的上方位于限位槽(18)的内部,所述限位块(21)的下表面呈倾斜状结构设计;

第三弹簧(17),设置在活动板(16)的外侧为活动板(16)提供上推复位力。
