专利号: 2022102247751
申请人: 河南大学
专利类型:发明专利
专利状态:已下证
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

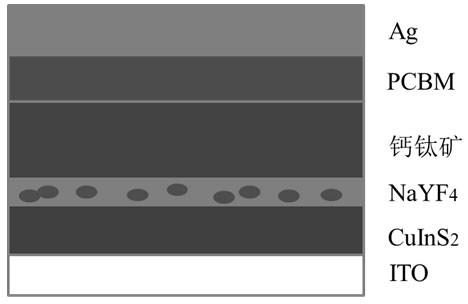

1.一种反型钙钛矿太阳能电池,其特征在于,该反型钙钛矿太阳能电池包括自下而上依次设置的ITO导电玻璃、CuInS2空穴传输层、NaYF4修饰层、钙钛矿吸收层、PCBM电子传输层和Ag电极。

2.如权利要求1所述的反型钙钛矿太阳能电池,其特征在于,所述NaYF4修饰层经下述方法制备获得:将NaYF4纳米晶的氯苯分散液旋涂在CuInS2空穴传输层上,即得。

3.如权利要求2所述的反型钙钛矿太阳能电池,其特征在于,所述NaYF4纳米晶经下述方法制备获得:三颈瓶中加入0.18‑0.20g YCl3、13‑18ml十八烯和6‑8 ml的油酸,在氮气保护下搅拌均匀,然后加入含有0.1‑0.2g NaOH、0.1‑0.2g NH4F和8‑15 ml甲醇的混合溶液,升温至70‑90℃,待甲醇挥发完毕,温度升高至250‑270℃并保温反应1‑2h,降至室温,洗涤,获得NaYF4纳米晶;将NaYF4纳米晶分散在氯苯中,备用。

4.权利要求1至3任一所述的反型钙钛矿太阳能电池的制备方法,其特征在于,包括如下步骤:

1)将含60‑80mg/ml CuInS2量子点的氯苯分散液旋涂在洁净、干燥的ITO导电玻璃上,于

90‑110℃的加热板上加热3‑8 min,获得CuInS2空穴传输层;

2)将含1‑5mg/ml NaYF4纳米晶的氯苯分散液旋涂在CuInS2空穴传输层上,获得NaYF4修饰层;

3)将PbI2溶液旋涂在NaYF4修饰层上,于60‑80℃的加热板上加热1‑3 min,获得PbI2薄膜;将钙钛矿前驱体溶液旋涂在PbI2薄膜上,于140‑160℃的加热板上加热10‑20 min,获得钙钛矿吸收层;

4)将含10‑20 mg/ml PCBM的氯苯溶液旋涂在钙钛矿吸收层上,获得PCBM电子传输层;

5)在PCBM电子传输层上真空蒸镀一层厚度70‑120 nm的Ag电极,即得。

5.如权利要求4所述反型钙钛矿太阳能电池的制备方法,其特征在于,步骤3)中,PbI2溶液浓度为1‑2 M,PbI2溶液是将PbI2粉末溶解在体积比95:5的DMF和DMSO混合溶液中获得。

6.如权利要求4所述反型钙钛矿太阳能电池的制备方法,其特征在于,步骤3)中,钙钛矿前驱体溶液是将100‑140mg碘甲脒、10‑14mg溴甲胺和10‑14 mg氯甲胺溶于1.6‑2.4ml异丙醇中获得。

7.采用权利要求4至6任一所述制备方法制备获得的反型钙钛矿太阳能电池。
