1.一种油页岩催化热解方法，其特征在于，采用针状纳米铁基双金属氢氧化物作为催化剂；

所述油页岩催化热解方法包括：

将油页岩与所述针状纳米铁基双金属氢氧化物按照质量比为（10 200）:1混合均匀，得~到混合物；

使所述混合物在250 400℃反应30 120分钟；

~ ~

3+ 2+ 2+

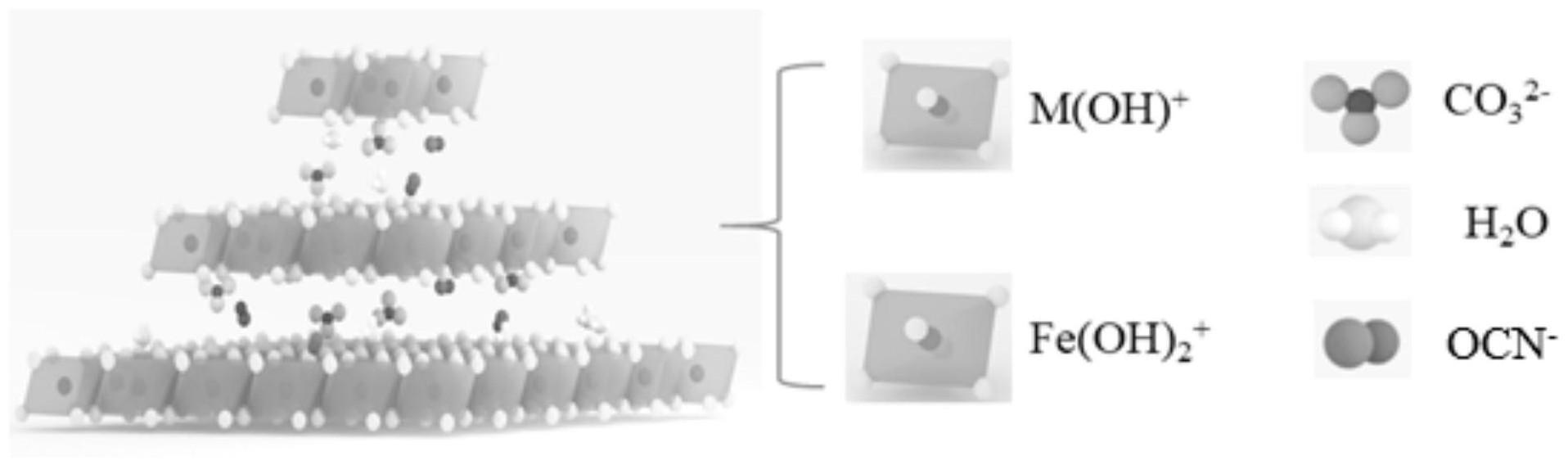

其中，所述针状纳米铁基双金属氢氧化物的层板中金属阳离子由Fe 和从Ni 、Mn 与

2+

Co 中选出的一种二价金属阳离子按照原子比例1:（2 4）组成，所述针状纳米铁基双金属氢‑ 2‑ ‑  ~氧化物的层间区域阴离子由OH，CO3 和OCN 组成；所述针状纳米铁基双金属氢氧化物属于六方晶系，晶胞参数是：a=b≠c，3.077≤a≤3.096 Å，23.317≤c≤23.336Å；所述针状纳米铁基双金属氢氧化物的针状一维长度是100 800 nm，直径是5 50nm；

~ ~

其中，所述针状纳米铁基双金属氢氧化物的制备方法包括：（1）将可溶性三价铁盐、可溶性二价金属盐以及尿素溶于超纯水，形成混合溶液；其中，可溶性三价铁盐与可溶性二价金属盐的物质的量之比是1:（3 6），尿素与金属盐的物质的~量比为（1 3）:1；所述可溶性二价金属盐是镍盐、锰盐或钴盐中的一种；所述金属盐由所述~可溶性三价铁盐和所述可溶性二价金属盐组成；

（2）将所述混合溶液在100 160℃在反应釜中搅拌反应10 12小时，产物经蒸馏水清洗~ ~离心，乙醇分散并干燥，氮气保护，得到针状纳米铁基双金属氢氧化物。

2.根据权利要求1所述的油页岩催化热解方法，其特征在于，所述油页岩的颗粒度≤

1mm。

3.根据权利要求1所述的油页岩催化热解方法，其特征在于，所述油页岩的有机质类型是腐泥型，总有机碳含量10%≤TOC≤20%，含氢HI指数≥550，自身最大热解温度420℃≤Tmax≤500℃。
