专利号: 2022102262982
申请人: 长安大学
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

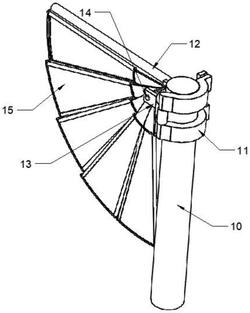

1.一种高速公路道路标志架,包括安装杆,其特征在于:所述安装杆上端设有夹锁,所述夹锁一侧设有支撑架,所述支撑架内设有支撑转轴,所述支撑转轴转动设有至少两组分离式指示牌,所述分离式指示牌包括固定体,所述固定体设有震动传感器,所述固定体一端设有转动孔,所述转动孔与所述支撑转轴转动连接,所述固定体一端设有安装板,所述安装板的边缘处设有降噪蒙皮,所述降噪蒙皮包裹所述安装板的边缘,所述降噪蒙皮与所述安装板边缘处形成减震腔,所述减震腔内设有液体,用于减震,所述降噪蒙皮的两端开口处设有弹性储水袋、外封条,用于封堵降噪蒙皮开口,所述安装板转动为重叠状态时,挤压所述降噪蒙皮中的液体并使液体排入所述弹性储水袋中。

2.根据权利要求1所述的一种高速公路道路标志架,其特征在于:所述支撑转轴一侧转动设有摆动杆,所述摆动杆设有固定头,所述固定头一端与所述分离式指示牌连接,所述外封条一侧设有滑槽,所述外封条位于所述滑槽的对立面设有滑动轴,一组所述分离式指示牌的滑动轴在相邻所述分离式指示牌的滑槽内滑动。

3.根据权利要求2所述的一种高速公路道路标志架,其特征在于:所述摆动杆端部设有弧形辅助支撑条,所述弧形辅助支撑条圆弧形,所述弧形辅助支撑条设有辅助滑槽,所述分离式指示牌端部设有滑动轴,所述分离式指示牌端部的滑动轴在所述辅助滑槽中滑动,所述安装杆安装有支撑体,所述支撑体设有滑动槽,所述弧形辅助支撑条在所述滑动槽中滑动。

4.根据权利要求2所述的一种高速公路道路标志架,其特征在于:所述安装杆安装有支撑体,所述支撑体设有伸缩杆,所述伸缩杆的轴端设有连接头,所述连接头转动设有连杆,所述连杆端部与所述摆动杆转动连接。

5.根据权利要求1所述的一种高速公路道路标志架,其特征在于:所述安装杆安装有固体支架,所述固体支架能固定一组所述分离式指示牌。

6.根据权利要求1所述的一种高速公路道路标志架,其特征在于:所述内封条内设有液体腔,所述内封条内设有泵,所述内封条的液体腔与所述减震腔连通。

7.根据权利要求1所述的一种高速公路道路标志架,其特征在于:所述安装板的外形呈扇形或条形,相邻所述分离式指示牌之间沿所述支撑转轴的轴线方向上设有间隙,相邻所述分离式指示牌之间形成通风间隙。

8.根据权利要求1所述的一种高速公路道路标志架,其特征在于:所述安装杆的内腔中设有信号处理模块、收发信号模块、线缆。

9.根据权利要求1所述的一种高速公路道路标志架,其特征在于:所述安装板设有显示屏安装槽,所述显示屏安装槽设有显示屏。
