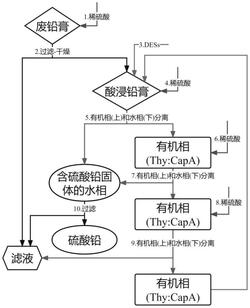

1.一种从废铅酸蓄电池中回收高纯度硫酸铅的方法，其特征在于，包括以下步骤：（1）从铅酸蓄电池中取出铅膏板，经过处理，得到铅膏；

（2）将步骤（1）的铅膏置于稀硫酸溶液中酸浸，酸浸后的铅膏主要成分为PbSO4和PbO2；

（3）将步骤（2）酸浸的铅膏与深共晶溶剂混合反应，得到含铅深共晶溶剂与PbSO4固体的固液混合物，其中深共晶溶剂由百里香酚和辛酸组成；

（4）将步骤（3）得到的固液混合物加入稀硫酸中，使深共晶溶剂与水相分层并分离两

2+

相，深共晶溶剂中Pb 以PbSO4的形式沉淀并进入水相中，得到深共晶溶剂有机相与含PbSO4固体的水相；

（5）将步骤（4）得到的含PbSO4固体水相进行过滤，得到PbSO4；

步骤（1）中铅膏板的处理为，取出铅膏板后在100‑120℃条件下烘干1‑3h，冷却后过80‑

120目筛；所述稀硫酸的浓度为0.5‑5mol/L；

所述深共晶溶剂中百里香酚和辛酸混合的摩尔比为1‑3.5:1‑4；

步骤（3）中铅膏和深共晶溶剂混合反应的固液比为1:1‑20g/mL；

步骤（3）中铅膏和深共晶溶剂反应为，在室温条件下反应1‑4h；

步骤（4）中固液混合物与稀硫酸混合的体积比为1:2‑3。

2.根据权利要求1所述的从废铅酸蓄电池中回收高纯度硫酸铅的方法，其特征在于，步骤（4）中得到的深共晶溶剂有机相重复进行步骤（4）；重复一次或多次。

3.根据权利要求2所述的从废铅酸蓄电池中回收高纯度硫酸铅的方法，其特征在于，重复浸出提取2‑4次。

4.根据权利要求2所述的从废铅酸蓄电池中回收高纯度硫酸铅的方法，其特征在于，最后一次浸出所得的深共晶溶剂重新利用于所述步骤（3）中。

5.根据权利要求1所述的从废铅酸蓄电池中回收高纯度硫酸铅的方法，其特征在于，步骤（5）中过滤得到的PbSO4固体水洗多次，然后在温度为60‑80℃下烘干5‑10h，得到PbSO4。
