专利号: 2022102305634
申请人: 哈尔滨圣年生物科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-03-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

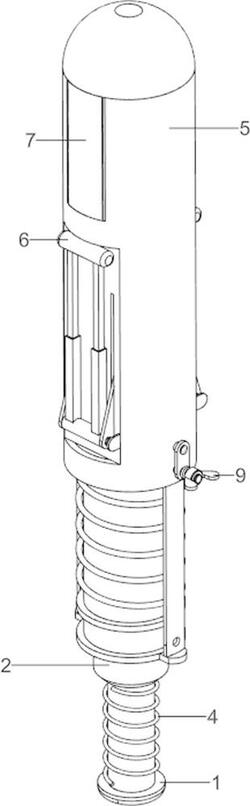

1.一种医疗妇科用上药器:包括有推动器(1)、注射器(3)和第一拉力弹簧(4),推动器(1)上部转动式设有螺母(2),推动器(1)顶部中间设有注射器(3),推动器(1)上绕有第一拉力弹簧(4),其特征是:还包括有安全推送机构(5)和大腿两侧支撑稳定机构(6),螺母(2)上转动式设有用于保护注射器卫生安全的安全推送机构(5),安全推送机构(5)中部转动式设有大腿两侧支撑稳定机构(6);圆柱棒(51)、第一滑动杆(52)和第二拉力弹簧(53),螺母(2)上转动式设有第一滑动杆(52),第一滑动杆(52)上部滑动式设有圆柱棒(51),第一滑动杆(52)之间绕有第二拉力弹簧(53);第一固定架(61)、第一扭力弹簧(62)、卡槽(63)、第二滑动杆(64)、第三拉力弹簧(65)、限位架(66)和第一磁铁(67),矩形凹面内前下部均设有第一固定架(61),第一固定架(61)内侧均绕有第一扭力弹簧(62),第一固定架(61)中间均转动式设有卡槽(63),卡槽(63)内均滑动式设有第二滑动杆(64),第二滑动杆(64)和卡槽(63)底部之间连接有第三拉力弹簧(65),第一固定架(61)下部前后两侧均设有限位架(66),第一扭力弹簧(62)两端分别连接有第一固定架(61)和限位架(66),限位架(66)顶部均设有第一磁铁(67),第一磁铁(67)与圆柱棒(51)凹槽滑动式接触;还包括有用于撑开大腿内侧的撑开机构(7),撑开机构(7)包括有第二磁铁(71)、凹形杆(72)、第一固定轴(73)、第四拉力弹簧(74)、开槽柱(75)、扩张器(76)和第五扭力弹簧(77),圆柱棒(51)左右两侧上部均开有矩形槽,左右两侧的凹面内顶部均设有第一固定轴(73),第一固定轴(73)底部后侧均滑动式设有凹形杆(72),第一固定轴(73)上部均绕有第四拉力弹簧(74),第四拉力弹簧(74)两端分别与第一固定轴(73)和凹形杆(72)连接,凹形杆(72)前侧底部均设有第二磁铁(71),第二磁铁(71)均与圆柱棒(51)左右两侧上部的矩形槽内滑动式接触,圆柱棒(51)内侧上部均设有开槽柱(75),凹形杆(72)上部均与开槽柱(75)滑动式连接,开槽柱(75)上均设有扩张器(76),扩张器(76)均与圆柱棒(51)外侧接触,圆柱棒(51)内上部左右两侧均设有第五扭力弹簧(77),第五扭力弹簧(77)两端分别与圆柱棒(51)和扩张器(76)两端连接。

2.如权利要求1所述的一种医疗妇科用上药器,其特征在于:还包括有用于保护注射器卫生安全的通道保护机构(8),通道保护机构(8)还包括有固定盘(81)、滑动轴(82)、开口板(83)、第二固定轴(84)、第二扭力弹簧(85)、滑动盘(86)、通槽壳(87)和拉绳(88),圆柱棒(51)上部内设有固定盘(81),固定盘(81)中间均开有圆孔,固定盘(81)上均匀设有六个第二固定轴(84),第二固定轴(84)上部均滑动式设有开口扳,第二固定轴(84)下部均绕有第二扭力弹簧(85),固定板外侧均匀滑动式设有滑动轴(82),滑动轴(82)均与开口板(83)转动式连接,固定盘(81)上滑动式设有滑动盘(86),滑动盘(86)与滑动轴(82)均滑动式连接,滑动盘(86)中间开有圆孔,圆柱棒(51)内顶部与滑动盘(86)之间均设有拉绳(88),拉绳(88)上均套有通槽壳(87)。

3.如权利要求2所述的一种医疗妇科用上药器,其特征在于:还包括有方便患者在注射药物时限制安全推送机构(5)的限位机构(9),限位机构(9)还包括有第二固定架(91)、卡位器(92)和第六拉力弹簧(93),圆柱棒(51)下部前侧设有第二固定架(91),第二固定架(91)下部前侧转动式设有卡位器(92),卡位器(92)中部绕有第六拉力弹簧(93),第六拉力弹簧(93)两端分别与第二固定架(91)和卡位器(92)连接。

4.如权利要求3所述的一种医疗妇科用上药器,其特征在于:还包括有用于消毒的开合机构(10),开合机构(10)还包括有第一合页(101)、第三扭力弹簧(102)、第二合页(103)和开合板(104),圆柱棒(51)后侧中下部设有第一合页(101)和第二合页(103),第一合页(101)位于第二合页(103)的下部,第一合页(101)与第二合页(103)转动式连接,第一合页(101)与第二合页(103)之间设有第三扭力弹簧(102),第二合页(103)上部设有开合板(104),开合板(104)与圆柱棒(51)接触。

5.如权利要求1所述的一种医疗妇科用上药器,其特征在于:圆柱棒(51)下部左右两侧均设置为矩形凹面,矩形凹面前后两侧均开有凹槽。
