专利号: 2022102305865
申请人: 杭州和永科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 其他类目不包含的电技术
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

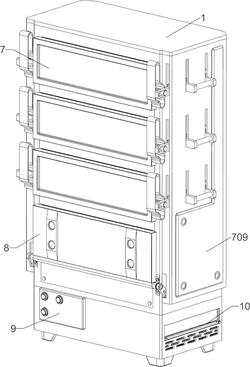

1.一种新能源车辆电池充电站,包括有框架(1)、固定板(2)、限位块(3)和充电座(4),框架(1)的内侧均匀间隔设置有三个固定板(2),框架(1)的内壁后侧均匀间隔设置有三个限位块(3),限位块(3)均位于相邻的固定板(2)上侧,框架(1)内壁的右侧后部均匀间隔设置有三个用于对电池进行充电的充电座(4),其特征是:还包括有定位组件(5)、夹紧组件(6)和遮盖组件(7),框架(1)内侧左部设置有用于对电池进行限位的定位组件(5),固定板(2)上设置有用于将电池进行夹紧的夹紧组件(6),框架(1)的左右两侧之间设置有用于挡雨的遮盖组件(7);定位组件(5)包括有导向杆(501)、连接杆(502)、第一弹簧(503)和限位杆(504),框架(1)内壁左侧前后对称式设置有导向杆(501),导向杆(501)之间均匀间隔滑动式设置有三根连接杆(502),连接杆(502)的顶部左侧与两根导向杆(501)之间均连接有第一弹簧(503),连接杆(502)的前后两侧均设有限位杆(504),限位杆(504)的右侧均与框架(1)的内壁右侧接触;夹紧组件(6)包括有固定杆(601)、夹块(602)、第二弹簧(603)和楔形块(604),框架(1)的内侧均匀间隔设置有三组固定杆(601),每组固定杆(601)的数量为二,每组固定杆(601)均位于相邻的固定板(2)下侧,相邻的两根固定杆(601)左侧之间均滑动式设置有夹块(602),夹块(602)均与相邻的固定板(2)滑动式连接,固定杆(601)左部均绕有第二弹簧(603),第二弹簧(603)两端分别与固定杆(601)和夹块(602)连接,夹块(602)顶部均前后对称式设置有楔形块(604),楔形块(604)均与相邻的连接杆(502)接触;遮盖组件(7)包括有第一固定块(701)、导轨(702)、遮盖板(703)、滑杆(704)、第一支撑架(705)、推杆(706)、第三弹簧(707)、拉把(708)和外壳(709),框架(1)左右两侧均间隔均匀设置有三个第一固定块(701),第一固定块(701)前侧均设置有导轨(702),横向同侧的两个导轨(702)下部之间均滑动式设置有遮盖板(703),遮盖板(703)往上运动会与相邻的限位杆(504)接触,遮盖板(703)左右两侧均设置有滑杆(704),滑杆(704)均与相邻的导轨(702)滑动式连接,第一固定块(701)的外侧均设置有第一支撑架(705),第一支撑架(705)下部均滑动式设置有推杆(706),滑杆(704)均与相邻的推杆(706)前侧滑动式连接,推杆(706)与相邻的第一支撑架(705)之间均前后对称式连接有第三弹簧(707),推杆(706)外侧后部均设置有拉把(708),框架(1)左右两侧均设置有外壳(709),第一固定块(701)均位于相邻的外壳(709)内部,拉把(708)均与相邻的外壳(709)滑动式连接。

2.根据权利要求1所述的一种新能源车辆电池充电站,其特征是:还包括有用于方便人们对充满电的电池进行存储的存放组件(8),存放组件(8)包括有第二固定块(801)、密封板(802)、滑槽块(803)、第二支撑架(804)、第一拉杆(805)、第四弹簧(806)和放置板(807),框架(1)前侧下部左右对称式设置有第二固定块(801),第二固定块(801)前侧下部之间转动式设置有密封板(802),密封板(802)左右两侧下部均设置有滑槽块(803),框架(1)下部左右对称式设置有第二支撑架(804),第二支撑架(804)下部均滑动式设置有第一拉杆(805),推杆(706)均与相邻的第一拉杆(805)接触,第一拉杆(805)前侧下部均与相邻的滑槽块(803)下部滑动式连接,第一拉杆(805)与相邻的第二支撑架(804)之间均前后对称式连接有第四弹簧(806),框架(1)内侧下部设置有放置板(807)。

3.根据权利要求2所述的一种新能源车辆电池充电站,其特征是:还包括有用于对充电的电池进行散热的散热组件(9),散热组件(9)包括有支撑座(901)、控制面板(902)、挡尘板(903)、支撑板(904)、第一风扇(905)、储液箱(906)、增压泵(907)、导液管(908)、散热片(909)和第二风扇(910),框架(1)底部设置有支撑座(901),支撑座(901)下部间隔均匀开有一字孔,支撑座(901)的前侧左部设置有控制面板(902),框架(1)内侧下部设置有挡尘板(903),挡尘板(903)位于放置板(807)下方,框架(1)内侧下部设置有支撑板(904),支撑板(904)位于挡尘板(903)的下方,支撑板(904)中部设置有第一风扇(905),支撑座(901)内底部前侧设置有储液箱(906),支撑座(901)内底部中心位置设置有增压泵(907),增压泵(907)的左右两侧均设有导液管(908),右侧的导液管(908)前部与储液箱(906)后侧右部连接并连通,左侧的导液管(908)另一端与储液箱(906)左侧后部连接并连通,左侧的导液管(908)后部均匀间隔设置有散热片(909),支撑座(901)的内底部后侧左右对称式设置有第二风扇(910),控制面板(902)均与第一风扇(905)、增压泵(907)和第二风扇(910)电性连接。

4.根据权利要求3所述的一种新能源车辆电池充电站,其特征是:还包括有用于防止空气中的灰尘进入支撑座(901)内部的防堵组件(10),防堵组件(10)包括有滑动框(1001)、网框(1002)和第二拉杆(1003),支撑座(901)下部左右两侧均滑动式设置有滑动框(1001),滑动框(1001)上均设置有网框(1002),滑动框(1001)外侧上部均设置有第二拉杆(1003)。

5.根据权利要求4所述的一种新能源车辆电池充电站,其特征是:拉把(708)上均套有防滑套。
