专利号: 2022102309620
申请人: 嘉兴学院
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

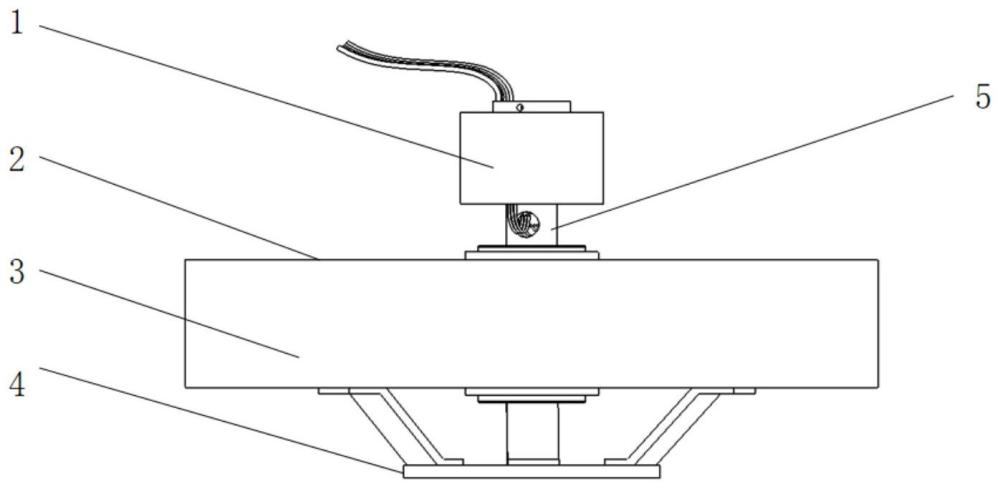

1.一种新型磁流变脂曲轴扭振减振器,其特征在于:包括导电滑环、上端盖、下壳体、法兰盘、导线管主轴和环形惯性块;所述的上端盖和下壳体相固定,惯性环放置在所述的下壳体内;法兰盘通过法兰脚架焊接在所述的下壳体的下方;所述的导电滑环固定在导线管主轴上;

其中,所述的上端盖上设有上端盖轴承架、注液孔和上端盖出轴孔,上端盖轴承架设置在端盖中心部;端盖旋转密封圈和端盖轴承安装在上端盖轴承架中,并与上端盖出轴孔保证一定的同轴度;注液孔设在上端盖表面;

所述的下壳体上设有下壳体轴承架、下壳体出轴孔和导磁环;壳体旋转密封圈和壳体轴承安装在壳体轴承架中,并与下壳体出轴孔保证一定的同轴度;下壳体的内圈焊接有一圈导磁环;

所述的环形惯性块放置在下壳体内,并由上端盖进行密封;环形惯性块与上端盖之间有间隙,为第一阻尼通道;环形惯性块的外周布置有磁叶,磁叶与环形惯性块的连接柱上缠绕电磁线圈;环形惯性块上均匀分布有引线孔;磁叶与导磁环之间有间隙,为第二阻尼通道;环形惯性块与下壳体的底部有间隙,为第三阻尼通道;

第一阻尼通道、第二阻尼通道和第三阻尼通道相通,且充满磁流变脂;

所述的导线管主轴,贯穿端盖旋转密封圈、壳体旋转密封圈、端盖轴承、壳体轴承,实现环形惯性块旋转;导线管主轴为中空,侧壁开有出线孔;出线孔的上方均匀分布有安装孔;

所述的导电滑环通过安装孔固定在所述的导线管主轴上;中空部分为导线管的内孔;导线管主轴上还固定有导线管支管;导线管支管焊接在环形惯性块上,并在引线孔的外部进行密封;

电磁线圈的导线通过引线孔引入导线管支管并通过导线管内孔引出至导线管主轴的出线孔,与导电滑环的内器件进行接线。

2.根据权利要求1所述的一种新型磁流变脂曲轴扭振减振器,其特征在于所述的环形惯性块的外周均匀的布置有四片磁叶,每片磁叶与导磁环之间有间隙。

3.根据权利要求1所述的一种新型磁流变脂曲轴扭振减振器,其特征在于所述的导线管主轴上均匀固定有四个导线管支管。

4.根据权利要求1或3所述的一种新型磁流变脂曲轴扭振减振器,其特征在于所述的环形惯性块上均匀开有四个引线孔,每个引线孔与导线管支管相配合。
