专利号: 2022102408950
申请人: 马贞芝
专利类型:发明专利
专利状态:授权未缴费
专利领域: 建筑物
更新日期:2024-03-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

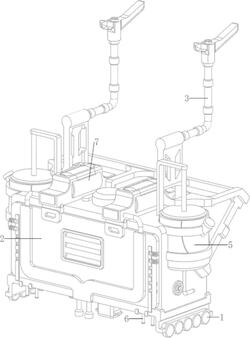

1.一种建筑瓷砖边缘美化装置,其特征是,包括有:底轮(1)和安装箱体(2),底轮(1)上侧设有安装箱体(2);

扶手(3),安装箱体(2)上设有方便人们移动的扶手(3);

调位机构(4),安装箱体(2)内设有用于调整美缝位置的调位机构(4);

挤压机构(5),调位机构(4)与安装箱体(2)之间设有用于挤压美缝剂的挤压机构(5);

水平调整机构(6),底轮(1)与安装箱体(2)之间设置有用于调整喷架(45)高度的水平调整机构(6);

挤压机构(5)包括有:

伺服电机(53),安装箱体(2)内上侧安装有伺服电机(53);

支撑架(55),安装箱体(2)内前侧设有支撑架(55);

第二丝杆(54),伺服电机(53)输出轴上连接有第二丝杆(54),第二丝杆(54)与支撑架(55)转动式连接;

储料桶(51),安装箱体(2)左右两侧偏上侧均设有用于盛装美缝剂的储料桶(51);

连接杆(52),两个储料桶(51)上均滑动式设有连接杆(52);

移动架(56),第二丝杆(54)上螺纹式设有移动架(56),移动架(56)与连接杆(52)连接,移动架(56)与安装箱体(2)滑动式连接;

导液管(57),两个储料桶(51)下侧均设有导液管(57),导液管(57)穿过安装箱体(2)与喷架(45)连接;

还包括有用于烘干美缝剂的固化机构(7),固化机构(7)包括有:安装板架(71),安装箱体(2)上部左右两侧均设有安装板架(71);

导气管(72),安装板架(71)前后两侧偏外侧均设有导气管(72),导气管(72)有四个,导气管(72)穿过安装箱体(2);

风扇(73),安装板架(71)内前后两侧均设有风扇(73),风扇(73)有四个;

加热棒(75),两个安装板架(71)内后侧均设有加热棒(75);

过滤架(74),两个安装板架(71)内中间均设有过滤架(74);

还包括有用于打磨瓷砖缝隙的磨棱机构(8),磨棱机构(8)包括有:第三导向杆(81),安装箱体(2)内左右两侧偏前侧均设有第三导向杆(81);

压架(83),两个第三导向杆(81)之间滑动式设有压架(83);

摆杆(89),压架(83)前后两侧均转动式设有摆杆(89);

第二弹簧(82),压架(83)下部左右两侧与安装箱体(2)之间均连接有第二弹簧(82),第二弹簧(82)绕在第三导向杆(81)上;

压块(88),两个第三导向杆(81)上均滑动式设有压块(88);

第三弹簧(84),两个压块(88)下侧与压架(83)之间均连接有第三弹簧(84),第三弹簧(84)绕在第三导向杆(81)上;

转杆(85),安装箱体(2)下部左右两侧偏前侧均转动式设有转杆(85);

安装架(86),两个转杆(85)上均设有安装架(86),前侧的摆杆(89)与左侧的安装架(86)转动式连接,后侧的摆杆(89)与右侧的安装架(86)转动式连接;

电动磨轮(87),两个安装架(86)内侧均安装有电动磨轮(87)。

2.根据权利要求1所述的一种建筑瓷砖边缘美化装置,其特征是,调位机构(4)包括有:第一丝杆(41),安装箱体(2)内下侧偏前侧转动式设有第一丝杆(41);

第一导向杆(46),安装箱体(2)内下侧偏后侧设有第一导向杆(46);

移动块(42),第一丝杆(41)上螺纹式设有移动块(42),移动块(42)与第一导向杆(46)滑动式连接;

第一滑杆(43),移动块(42)左右两侧均滑动式设有第一滑杆(43);

喷架(45),两个第一滑杆(43)下侧之间连接有用于喷美缝剂的喷架(45);

第一弹簧(44),喷架(45)上部左右两侧与移动块(42)之间均连接有第一弹簧(44),第一弹簧(44)绕在第一滑杆(43)上。

3.根据权利要求2所述的一种建筑瓷砖边缘美化装置,其特征是,水平调整机构(6)包括有:卡架(61),安装箱体(2)前后两侧的左右两侧均设有卡架(61);

卡块(62),安装箱体(2)前后两侧的左右两侧均滑动式设有两个卡块(62);

第二导向杆(64),安装箱体(2)下部前后两侧均设有两组第二导向杆(64),每两个第二导向杆(64)为一组,第二导向杆(64)有八个;

导向架(63),底轮(1)前后两侧偏下侧均设有两组导向架(63),导向架(63)有八个,每两个导向架(63)为一组,第二导向杆(64)与相近的导向架(63)滑动式连接。

4.根据权利要求3所述的一种建筑瓷砖边缘美化装置,其特征是,还包括有用于抹平美缝剂的平整机构(9),平整机构(9)包括有:第二滑杆(91),安装箱体(2)内底部左右两侧偏后侧均设有第二滑杆(91);

抹平块(96),两个第二滑杆(91)之间滑动式设有抹平块(96);

第四弹簧(92),抹平块(96)下部左右两侧与安装箱体(2)之间均连接有第四弹簧(92),第四弹簧(92)绕在第二滑杆(91)上;

连接架(93),抹平块(96)上侧设有连接架(93);

第三滑杆(94),连接架(93)上部左右两侧均设有第三滑杆(94),压块(88)与同侧的第三滑杆(94)滑动式连接;

第五弹簧(95),两个压块(88)与连接架(93)之间均连接有第五弹簧(95),第五弹簧(95)绕在第三滑杆(94)上。

5.根据权利要求2所述的一种建筑瓷砖边缘美化装置,其特征是,第一丝杆(41)左右两侧均设有转盘。

6.根据权利要求1所述的一种建筑瓷砖边缘美化装置,其特征是,两个储料桶(51)上均螺纹式设有桶盖。
