1.一种5‑羟甲基糠醛转移加氢制备2,5‑二羟甲基呋喃的方法，其特征在于，以5‑羟甲基糠醛为反应底物，以CuO/Bhm为催化剂，醇作为氢供体进行转移加氢反应，即得2,5‑二羟甲基呋喃；所述Bhm指勃姆石。

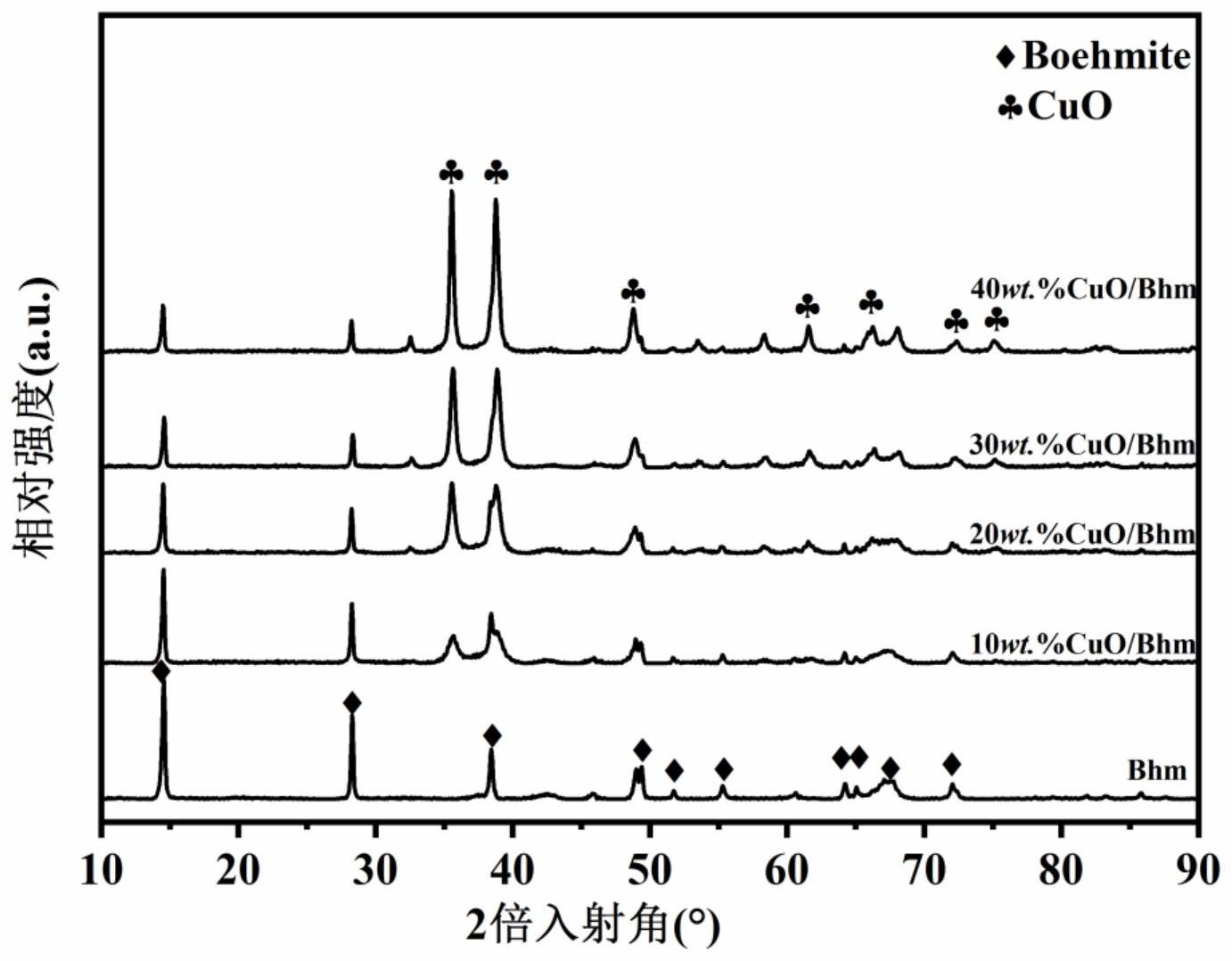

2.根据权利要求1所述的5‑羟甲基糠醛转移加氢制备2,5‑二羟甲基呋喃的方法，其特征在于，CuO/Bhm催化剂中CuO的质量分数为10 50wt%。

~

3.根据权利要求1所述的5‑羟甲基糠醛转移加氢制备2,5‑二羟甲基呋喃的方法，其特征在于，所述醇为甲醇、乙醇、正丙醇、异丙醇、正丁醇、异丁醇中的一种或多种。

4.根据权利要求1 3之一所述的5‑羟甲基糠醛转移加氢制备2,5‑二羟甲基呋喃的方~法，其特征在于，所述转移加氢反应的温度为140 180℃；所述转移加氢反应的时间为1 5h。

~ ~

5.根据权利要求1 3之一所述的5‑羟甲基糠醛转移加氢制备2,5‑二羟甲基呋喃的方~法，其特征在于，所述转移加氢反应在0.05 0.15MPa氮气氛围中进行。

~

6.根据权利要求1 3之一所述的5‑羟甲基糠醛转移加氢制备2,5‑二羟甲基呋喃的方~法，其特征在于，CuO/Bhm催化剂的用量为5‑羟甲基糠醛质量的50 180%。

~

7.根据权利要求1 3之一所述的5‑羟甲基糠醛转移加氢制备2,5‑二羟甲基呋喃的方~法，其特征在于，CuO/Bhm催化剂由以下方法制成：（1）将铜盐溶于去离子水中，加入Bhm混合，得悬浊液；将悬浊液调节至碱性，加热搅拌，然后固液分离，收集固体，将固体烘干，得CuO/Bhm催化剂前体；

（2）将步骤（1）所得的CuO/Bhm催化剂前体在氮气氛围下焙烧，即得CuO/Bhm催化剂。

8.根据权利要求7所述的5‑羟甲基糠醛转移加氢制备2,5‑二羟甲基呋喃的方法，其特征在于，步骤（1）中，所述加热的温度为50 70℃；所述加热的时间为3 6h。

~ ~

9.根据权利要求7所述的5‑羟甲基糠醛转移加氢制备2,5‑二羟甲基呋喃的方法，其特征在于，步骤（2）中，所述焙烧的温度为400 600℃；所述焙烧的时间为1 3h。

~ ~

10.根据权利要求7所述的5‑羟甲基糠醛转移加氢制备2,5‑二羟甲基呋喃的方法，其特征在于，步骤（1）中，所述碱性指pH值为8 9。

~
