专利号: 202210259744X
申请人: 马峰
专利类型:发明专利
专利状态:授权未缴费
专利领域: 加工水泥、黏土或石料
更新日期:2023-11-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

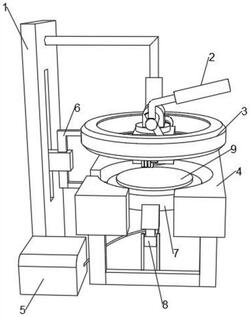

1.一种圆形玻璃面板加工设备,包括基座组件,基座组件包括工作台(4)和立板(1),所述工作台(4)和立板(1)均固定连接于地面上,其特征在于:所述基座组件上设置有驱动机构、抬升机构、分切清扫机构以及用于对圆形玻璃板进行封边的封边机构。

2.根据权利要求1所述的一种圆形玻璃面板加工设备,其特征在于:所述驱动机构包括把手(2)、柱体块(10)和方体块(11),所述柱体块(10)和方体块(11)转动连接,柱体块(10)和立板(1)转动连接,所述柱体块(10)内转动连接有延伸杆(14)。

3.根据权利要求2所述的一种圆形玻璃面板加工设备,其特征在于:所述延伸杆(14)的一端固定连接有把手(2)。

4.根据权利要求3所述的一种圆形玻璃面板加工设备,其特征在于:所述分切清扫机构包括移动圈(3)、毛刷(15)、切割刀(16)、抵触球体(17)和L形杆(20),所述延伸杆(14)的两端通过L形杆(20)固定连接有抵触球体(17),所述抵触球体(17)在移动圈(3)内进行滑动,其中一个L形杆(20)上固定连接有切割刀(16),另外一个L形杆(20)上固定连接有毛刷(15)。

5.根据权利要求4所述的一种圆形玻璃面板加工设备,其特征在于:所述抬升机构包括立板(1)、同步杆(6)和移动台(7),所述工作台(4)内开设有通行孔,通行孔内放置有移动台(7),所述移动圈(3)通过同步杆(6)和移动台(7)固定连接,同步杆(6)和立板(1)滑动连接。

6.根据权利要求5所述的一种圆形玻璃面板加工设备,其特征在于:所述方体块(11)靠近移动台(7)的一侧固定连接有印章块(13),所述移动圈(3)靠近移动台(7)的一侧上固定连接有多个垫片(12)。

7.根据权利要求6所述的一种圆形玻璃面板加工设备,其特征在于:所述毛刷(15)到柱体块(10)转动中心的距离等于切割刀(16)到柱体块(10)转动中心的距离。

8.根据权利要求1‑7任一所述的一种圆形玻璃面板加工设备,其特征在于:所述封边机构包括胶液箱(5)、侧位杆(8)、递进板(9)、顶头(18)和封边块(19),所述立板(1)的一侧固定连接有胶液箱(5),所述胶液箱(5)和封边块(19)通过软管相连通,封边块(19)上开设有溢胶孔,所述封边块(19)固定连接于顶头(18)上,顶头(18)通过侧位杆(8)和移动台(7)固定连接,所述移动台(7)靠近印章块(13)的一侧转动连接有转块,转块上弹性连接有递进板(9),所述顶头(18)背离移动台(7)的一侧设置有斜面。
