专利号: 2022102643363
申请人: 广东易聚源塑业科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-05-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

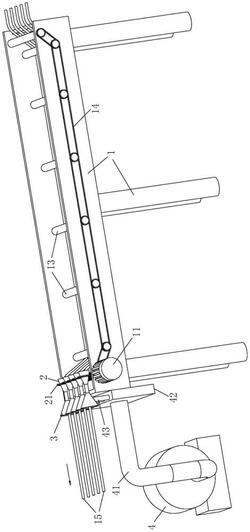

1.一种塑料母粒加工制备系统,包括冷却水槽的本体(1),所述本体(1)包括辊轴(13)和皮带(14),所述本体(1)内部放置有均匀的线料(15),所述本体(1)内部转动连接有均匀设置的辊轴(13),相邻两个所述辊轴(13)之间通过所述皮带(14)转动连接;其特征在于:所述本体(1)还包括:蜗杆(12),所述蜗杆(12)转动连接于所述本体(1)内部,所述蜗杆(12)的端部固定安装有电机(11),所述蜗杆(12)与所述辊轴(13)之间通过所述皮带(14)转动连接;

除湿机构,所述除湿机构安装于所述本体(1)的前端,所述除湿机构用于去除粘附在所述线料(15)外表面的水分;

所述除湿机构包括:

锥形环(2),所述锥形环(2)均匀的安装于所述蜗杆(12)的上方,所述锥形环(2)内壁表面固定连接有海绵层(22),所述海绵层(22)用于汲取粘附在所述线料(15)表面的水珠;

蜗轮(21),所述蜗轮(21)套接并固定连接于所述锥形环(2)的外表面,所述蜗轮(21)与所述蜗杆(12)相啮合设计;

风干件,所述风干件转动连接于所述锥形环(2)的前端,所述风干件用于吹干残留在所述线料(15)外表面的水分。

2.根据权利要求1所述的一种塑料母粒加工制备系统,其特征在于:所述海绵层(22)为耐磨海绵制作而成。

3.根据权利要求1所述的一种塑料母粒加工制备系统,其特征在于:所述锥形环(2)内壁固定连接有均匀设置的吸水棉线(23)。

4.根据权利要求1所述的一种塑料母粒加工制备系统,其特征在于:所述风干件包括:热风机(4),所述热风机(4)位于所述本体(1)的前端,所述热风机(4)的表面固定连接有遮风罩,所述遮风罩呈锥形设计;

出气环(3),所述出气环(3)呈锥形且与所述锥形环(2)对应匹配设计,所述出气环(3)后端与所述锥形环(2)前端转动连接;

空腔(31),所述空腔(31)开设于所述出气环(3)的内部,所述出气环(3)内部开设有第一出风口(32),所述第一出风口(32)连通于所述空腔(31)内空间;

出风盒(42),所述出风盒(42)固定连接于所述本体(1)前端的侧壁上,所述出风盒(42)与所述遮风罩之间密封固定连接有进风管(41),所述出风盒(42)与所述空腔(31)之间通过出风管(43)连通。

5.根据权利要求4所述的一种塑料母粒加工制备系统,其特征在于:所述出气环(3)内部固定连接有擦拭层(36)。

6.根据权利要求5所述的一种塑料母粒加工制备系统,其特征在于:所述擦拭层(36)为吸水易干涤纶面料制作而成。

7.根据权利要求4所述的一种塑料母粒加工制备系统,其特征在于:所述第一出风口(32)处固定连接有环形板(33),所述环形板(33)用于辅助沿所述第一出风口(32)流出的热风对准擦拭层(36)与所述线料(15)表面。

8.根据权利要求4所述的一种塑料母粒加工制备系统,其特征在于:所述出气环(3)内部开设有第二出风口(35),所述第二出风口(35)连通于所述空腔(31)内空间,所述空腔(31)内部密封固定连接有隔板(34),所述隔板(34)位于所述第一出风口(32)与所述第二出风口(35)之间。

9.根据权利要求4或8中任一项所述的一种塑料母粒加工制备系统,其特征在于:所述出风管(43)的顶部与隔板(34)对应匹配设计,所述出风管(43)为不锈钢材料制作而成。
