1.一种玄武岩纳米片的制备方法，其特征在于，包括以下步骤：(1)玄武岩鳞片的表面刻蚀：将玄武岩鳞片置于盐酸溶液中，在设定温度下搅拌进行表面刻蚀反应，待反应结束后进行抽滤洗涤至中性，得到初步表面刻蚀的玄武岩鳞片；

(2)玄武岩鳞片的深度刻蚀：将步骤(1)中得到的初步表面刻蚀的玄武岩鳞片置于氢氟酸溶液中，在室温下进行搅拌反应，待反应结束后对其进行抽滤洗涤至中性，得到深度刻蚀的玄武岩鳞片；

(3)玄武岩纳米片的制备：将步骤(2)中得到的深度刻蚀的玄武岩鳞片配制成混合悬浮液，然后通过分散粉碎处理后，静置，取出上层浑浊液体，经干燥后得到玄武岩纳米片。

2.根据权利要求1所述的一种玄武岩纳米片的制备方法，其特征在于，所述步骤(1)中的反应时间为6h～48h，反应温度为25℃～80℃。

3.根据权利要求1所述的一种玄武岩纳米片的制备方法，其特征在于，所述步骤(1)中的玄武岩鳞片和盐酸溶液的用量比为0.4g：30mL，所述盐酸溶液的浓度为4moL/L。

4.根据权利要求1所述的一种玄武岩纳米片的制备方法，其特征在于，所述步骤(2)中的反应时间为10min～30min，所述搅拌速率为500rpm‑1500rpm。

5.根据权利要求1所述的一种玄武岩纳米片的制备方法，其特征在于，所述步骤(2)中的初步表面刻蚀的玄武岩鳞片和氢氟酸溶液的用量比为0.2g：20mL；所述步骤(2)中的氢氟酸溶液的质量分数为0.1wt％～1.5wt％。

6.根据权利要求1所述的一种玄武岩纳米片的制备方法，其特征在于，所述步骤(3)中混合悬浮液中深度刻蚀的玄武岩鳞片与水的质量比为0.1g：200mL，所述步骤(3)中的分散粉碎处理时间为10min～60min，静置时间为4h‑16h。

7.根据权利要求1所述的一种玄武岩纳米片的制备方法，其特征在于，所述分散粉碎处理采用细胞粉碎机，所述细胞粉碎机的功率为1000W。

8.根据权利要求1所述的一种玄武岩纳米片的制备方法，其特征在于，所步骤(3)中的干燥方式为真空干燥，烘箱干燥和冷冻干燥中的一种。

9.一种玄武岩纳米片，其特征在于，基于权利要求1‑8任一项所述的制备方法制得。

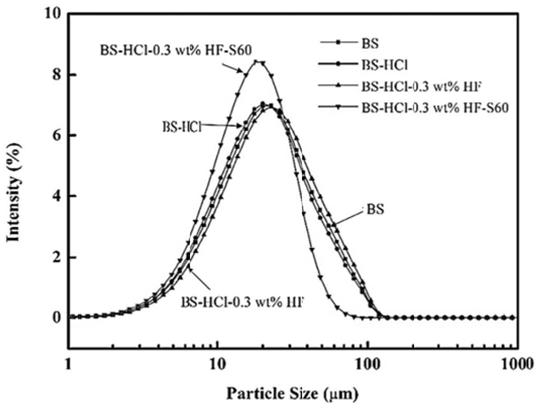

10.根据权利要求9所述的一种玄武岩纳米片，其特征在于，所述玄武岩纳米片的尺寸为50nm‑120nm。
