专利号: 202210267398X
申请人: 福建万家美轻纺服饰有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 编织;花边制作;针织;饰带;非织造布
更新日期:2023-12-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种排汗单面防走光针织布的织造方法,其特征在于,包括以下步骤:

S1:选用亲水纱作为第二纱线(3)、疏水纱作为第一纱线(1),将第二纱线(3)和第一纱线(1)的一端分别绕过输纱器后穿过纱嘴并缠绕固定在起始端上,第二纱线(3)的输纱高度低于第一纱线(1)的输纱高度;

S2:安装调整织造设备,同一编织路数中内织针(5)和外织针(6)具有多个,并一起随针筒(4)同步圆周转动,再由织针三角(11)控制出针,沉降片(7)由水平三角(18)控制出针后位于两个织针之间;

S3:其中一编织路数的第一个内织针(5)由第一走针轨迹控制出针,并在第二纱线(3)滑入第一个内织针(5)的勾纱部(23)外侧后,第一个内织针(5)在出针中受力朝远离针筒(4)中心的方向摆动,同时压迫第二纱线(3)并顺利穿过第二纱线(3)和第一纱线(1)的高度空隙(17),第一个内织针(5)出针结束后开始收针并勾住第一纱线(1)吃纱,由第一个内织针(5)两侧的沉降片(7)托住第一纱线(1)的两端以形成第一个线圈(24),第一个线圈(24)位于第二纱线(3)靠近针筒(4)中心的一侧;

S4:该编织路数的第一个外织针(6)由第二走针轨迹控制出针,并在第二纱线(3)滑入第一个外织针(6)的勾纱部(23)外侧后,第一个外织针(6)在出针中受力朝靠近针筒(4)中心的方向摆动,同时压迫第二纱线(3)并顺利穿过第二纱线(3)和第一纱线(1)的高度空隙(17),第一个外织针(6)出针结束后开始收针并勾住第一纱线(1)吃纱,由第一个外织针(6)两侧的沉降片(7)托住第一纱线(1)的两端以形成第二个线圈(24),第二个线圈(24)位于第二纱线(3)远离针筒(4)中心的一侧;

S5:该编织路数中其余的内织针(5)和外织针(6)按照S3和S4步骤中的方式出针吃纱,并依靠沉降片(7)退圈,其余路数的内织针(5)和外织针(6)按照同样的方式编织,第二纱线(3)以浮线的方式穿插在内织针(5)成圈的线圈(24)与外织针(6)成圈的线圈(24)之间。

2.根据权利要求1所述的一种排汗单面防走光针织布的织造方法,其特征在于,所述疏水纱为聚酯纤维、聚酰胺纤维或聚酰胺酯纤维,所述亲水纱为以蜂窝改性的聚酯纤维为芯纱、外包覆再生纤维或羊绒纤维的包芯纱。

3.根据权利要求2所述的一种排汗单面防走光针织布的织造方法,其特征在于,所述疏水纱还经过疏水剂处理,所述疏水剂包括聚硅氧烷、表面活性剂、吸附剂和水的混合物。

4.根据权利要求1所述的一种排汗单面防走光针织布的织造方法,其特征在于,所述第二纱线(3)以先经过至少两个内织针(5)成圈的线圈(24),而后经过外织针(6)成圈的线圈(24)的方式编织。

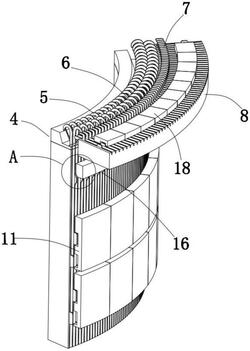

5.一种织造排汗单面防走光针织布的设备,包括针筒(4)、织针、织针三角(11)、生克盘(8)、沉降片(7)和水平三角(18),其特征在于,所述织针包括若干个具有一定排列规律的内织针(5)和外织针(6),所述内织针(5)和外织针(6)均滑动安装于针筒(4)上,并可随针筒(4)同步圆周转动,所述内织针(5)和外织针(6)均具有勾纱部(23)、直杆部(22)和针踵(12),所述内织针(5)的勾纱部(23)与针踵(12)位于直杆部(22)的两侧,并且内织针(5)的勾纱部(23)朝向针筒(4)中心的方式安装,所述外织针(6)的勾纱部(23)和针踵(12)位于直杆部(22)同一侧,并且外织针(6)的勾纱部(23)朝向远离针筒(4)中心的方式安装,所述针筒(4)上具有压迫内织针(5)朝远离针筒(4)中心摆动的第一施力装置,所述针筒(4)的外侧设置有迫使外织针(6)朝靠近针筒(4)中心摆动的第二施力装置(16)。

6.根据权利要求5所述的一种织造排汗单面防走光针织布的设备,其特征在于,所述针筒(4)包括底圈座(20)和顶圈座(19),所述底圈座(20)上具有安装内织针(5)和外织针(6)的针槽(14),所述内织针(5)上具有与勾纱部(23)位于同一侧的第一凸起(15),所述第一施力装置包括位于顶圈座(19)上并具有对第一凸起(15)施加作用力的第一斜面(21)。

7.根据权利要求5所述的一种织造排汗单面防走光针织布的设备,其特征在于,所述外织针(6)上具有与勾纱部(23)位于同一侧的第二凸起(13),所述第二施力装置(16)包括位于针筒(4)外侧的压块(9),所述压块(9)的下端设置有对第二凸起(13)施加作用力的第二斜面(10)。
