专利号: 2022102683248
申请人: 晋江市超葳新能源有限责任公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 一般车辆
更新日期:2023-08-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

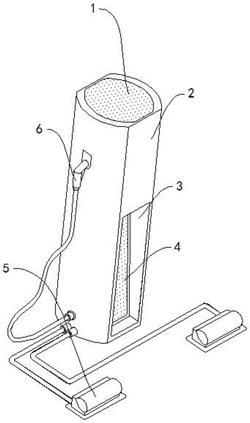

1.一种基于物联网的新能源汽车充电桩,其特征在于:包括用于安装构件的桩体(2),桩体(2)为顶部设有鼓风组件(1)的柱形体,桩体(2)具有开槽(3),开槽(3)处配置有升降结构以及与升降结构转动连接的保温构件,保温构件与鼓风组件(1)连通,保温构件于开槽(3)内为斜向布置,用于升降结构下压保温构件时,使保温构件向外延伸至车辆底部;

所述桩体(2)旁侧配置有承压组件(5),承压组件(5)包括气流管(52)以及用于与车辆轮胎接触的触轮件(51),触轮件(51)至少设有一个,气流管(52)为触轮件(51)与升降结构连接的输送结构;

所述桩体(2)内设有空腔,空腔位于鼓风组件(1)和开槽(3)之间;

所述保温构件包括斜向布置在开槽(3)的气流盒(42),气流盒(42)朝向车辆的一侧安装有分流件(41),气流盒(42)与升降结构转动连接的一端设有导管(43),导管(43)为软质管道,导管(43)背向气流盒(42)的一端延伸至桩体(2)内空腔中,用于使气流盒(42)与空腔相连通;

所述升降结构包括置于空腔内的套管(44),套管(44)内套设有插杆(45),插杆(45)与气流盒(42)转动连接,套管(44)与气流管(52)连接,用于在气流变化中使插杆(45)相对于套管(44)向外扩展或向内收缩;

所述分流件(41)包括开闭球托撑板(411),开闭球托撑板(411)表面具有多个开闭结构,多个开闭结构在开闭球托撑板(411)处于不同角度下用于开启或闭合气流盒(42)与外环境的连通。

2.根据权利要求1所述的一种基于物联网的新能源汽车充电桩,其特征在于:所述开闭结构包括布置在开闭球托撑板(411)处的球槽(412),球槽(412)内滚动内嵌有开闭球(413),开闭球(413)包括重半球(4131)以及与重半球(4131)合并形成球形体的轻半球(4132),重半球(4131)重量大于轻半球(4132),用于在气流盒(42)转动中使重半球(4131)始终位于轻半球(4132)下方。

3.根据权利要求2所述的一种基于物联网的新能源汽车充电桩,其特征在于:所述重半球(4131)与轻半球(4132)形成的球形体内设有贯通通道,贯通通道用于气流盒(42)与外环境连通。

4.根据权利要求1所述的一种基于物联网的新能源汽车充电桩,其特征在于:所述触轮件(51)包括定位板(512)以及固定在定位板(512)表面的限位座(513),限位座(513)内具有腔体,并且限位座(513)背向气流管(52)的一端开设有气流孔(514),限位座(513)朝向轮胎的一侧设有弹性囊体(515),弹性囊体(515)用于受压过程中将气流由限位座(513)鼓入升降结构内,弹性囊体(515)内安装有弹片(511),弹片(511)至少设有两个,弹片(511)用于弹性囊体(515)受压后托撑弹性囊体(515)复位。

5.根据权利要求1所述的一种基于物联网的新能源汽车充电桩,其特征在于:所述桩体(2)侧向位置处设有充电连接组件(6),充电连接组件(6)包括与桩体(2)内配电线路连接的线缆以及与线缆连接的充电连接组件(6),充电连接组件(6)挂接至桩体(2)的侧壁处。
