专利号: 202210271184X
申请人: 广州绿工场科技股份有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2023-12-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

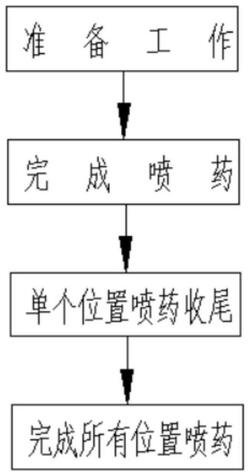

1.一种农业种植用农药喷洒方法,其特征在于包括以下步骤:

步骤一、准备工作:将农药灌入喷药小车的药液桶(4)内,并通过车轮(2)驱动喷药小车驶入所需喷药的位置;

喷药小车包括底座(1)以及转动安装在底座(1)底部的多组车轮(2),其中:底座(1)上固定安装有固定板(3)和呈对称设置的挡板(16),固定板(3)上固定有药液桶(4);挡板(16)之间设置有摆动机构,摆动机构上固定有喷头(27),底座(1)上设置有与摆动机构连接的升降机构;固定板(3)上设置有与摆动机构和升降机构连接的驱动机构,固定板(3)上还设置有与驱动机构连接的输液机构,输液机构与喷头(27)和药液桶(4)连接;

摆动机构包括固定安装在挡板(16)之间的二号导向杆(17)、活动安装在二号导向杆(17)上且与驱动机构连接的二号导向套筒(18)、转动安装在二号导向套筒(18)上且固定有限位杆的传动杆(19);

传动杆(19)上活动安装有套筒(31),套筒(31)上的限位槽与限位杆卡合;所述挡板(16)上还设置有与所述传动杆(19)连接的齿合组件,齿合组件包括固定安装在套筒(31)上的齿轮(20)、固定安装在挡板(16)上且与齿轮(20)啮合的齿条板(29)、活动安装在传动杆(19)上的活动套筒(25);套筒(31)上还固定有限位盘(32),挡板(16)上固定有与限位盘(32)间歇抵接的斜块,活动套筒(25)上固定有喷头(27)且与升降机构连接;升降机构包括固定安装在传动杆(19)上的一号锥齿轮(21)、转动安装在驱动机构上的转动杆(23)、固定安装在转动杆(23)上且与一号锥齿轮(21)啮合的二号锥齿轮(22);挡板(16)之间还设置有与转动杆(23)连接的限位组件,限位组件与活动套筒(25)连接,限位组件包括固定安装在转动杆(23)上的凸轮(24)、固定安装在活动套筒(25)上且与凸轮(24)抵接的固定轮(26)、套设在传动杆(19)上且与活动套筒(25)固定连接的弹簧(28);

驱动机构包括固定安装在固定板(3)上的电机(6)、转动安装在固定板(3)上且与电机(6)输出轴连接的转动板(7)、设置在固定板(3)上且与输液机构连接的导向组件;

导向组件包括固定安装在固定板(3)上且呈对称设置的一号导向杆(8)、活动安装在一号导向杆(8)上的一号导向套筒(9)、固定安装在一号导向套筒(9)之间且开设有与凸起卡合的槽的连杆(10),连杆(10)上固定有承接板(15),其中一个一号导向套筒(9)与输液机构连接;

步骤二、完成喷药:打开电机(6)开关,电机(6)驱动药液导管(30)输送至喷头(27)处,从而通过喷头(27)将药液输送至农产品上;

在所述步骤二中,所述电机(6)驱动转动板(7)转动,从而通过凸起带动连杆(10)运动,并带动一号导向套筒(9)在一号导向杆(8)上滑动,远离底座(1)方向的一号导向套筒(9)在运动的同时,所述电机(6)还带动一号铰接杆(11)运动,并驱动二号铰接杆(13)在限位套筒(12)内滑动,从而驱动活塞(14)在活塞缸(5)内往复运动,此时导管(30)将药液桶(4)内的农药吸入活塞缸(5)内,进而驱动药液导管(30)输送至喷头(27)处;

当所述连杆(10)运动时,还带动承接板(15)运动,从而带动二号导向套筒(18)沿着二号导向杆(17)的长度方向运动,并带动传动杆(19)和活动套筒(25)以及齿轮(20)运动,从而驱动喷头(27)运动;当齿轮(20)运动至与齿条板(29)啮合位置时,在齿条板(29)的作用下,齿轮(20)将会发生转动,由于限位杆与限位槽处于卡合状态,从而通过套筒(31)带动传动杆(19)转动;当齿轮(20)与齿条板(29)分离时,限位盘(32)与斜块抵接,在斜块的作用下,通过限位盘(32)驱动套筒(31)运动,使齿轮(20)与齿条板(29)错位,此时齿轮(20)朝向另一侧挡板(16)位置运动时,齿轮(20)处于与另一侧的齿条板(29)啮合位置;

步骤三、单个位置喷药收尾:喷洒完成后,关闭电机(6),喷药小车暂停工作;

步骤四、重复步骤一至三,完成所有位置喷药。

2.根据权利要求1所述的农业种植用农药喷洒方法,其特征在于,当所述传动杆(19)转动时,还驱动一号锥齿轮(21)转动,并带动二号锥齿轮(22)转动,从而带动转动杆(23)转动,使凸轮(24)转动;当凸轮(24)转动至最大行程处时,固定轮(26)将会与凸轮(24)分离,在弹簧(28)的作用下,驱动活动套筒(25)朝向底座(1)方向运动,并驱动固定轮(26)再次与凸轮(24)抵接,此时喷头(27)相较于初始位置处于靠近底座(1)方向。

3.根据权利要求2所述的农业种植用农药喷洒方法,其特征在于,所述输液机构包括固定安装在所述固定板(3)上的活塞缸(5)、活动安装在所述活塞缸(5)内的活塞(14)、固定在所述活塞缸(5)上且与所述喷头(27)和所述药液桶(4)连接的导管(30);所述固定板(3)上还设置有与所述活塞(14)连接的从动组件,所述从动组件与所述一号导向套筒(9)连接。

4.根据权利要求3所述的农业种植用农药喷洒方法,其特征在于,所述从动组件包括固定安装在所述固定板(3)上的限位套筒(12)、活动安装在所述限位套筒(12)上且与所述活塞(14)铰接的二号铰接杆(13)、铰接在所述一号导向套筒(9)上且与所述二号铰接杆(13)铰接的一号铰接杆(11)。
