1.一种三维花球状部分硫化后的NiMn‑LDH材料的制备方法，其特征在于，该方法为：

S1、将对苯二甲酸溶解于N,N‑二甲基甲酰胺a中，搅拌混合5min～15min后，加入Ni(NO3)2·6H2O和MnCl2·4H2O，磁力搅拌混合1h～2h，加入浓度为0.4mol/L的NaOH水溶液，然后在温度为100℃的条件下水热反应8h，离心后，将分离后的沉淀物质用N,N‑二甲基甲酰胺b洗涤3次～5次后，再用无水乙醇洗涤3次～5次，待所述无水乙醇挥发后，在温度为60℃的条件下真空干燥15h，得到三维花状微球状NiMn‑MOFs材料；

S2、将S1中得到的三维花状微球状NiMn‑MOFs材料溶解于浓度为0.5mol/L的氢氧化钠水溶液中，经磁力搅拌混合2h后，将得到的沉淀物质用超纯水洗涤3次～5次后，再用无水乙醇洗涤3次～5次，待所述无水乙醇挥发后，在温度为60℃的条件下真空干燥15h，得到3D层状NiMn‑LDH材料；

S3、将S2中得到的3D层状NiMn‑LDH材料溶解于无水乙醇中，经磁力搅拌溶解15min～

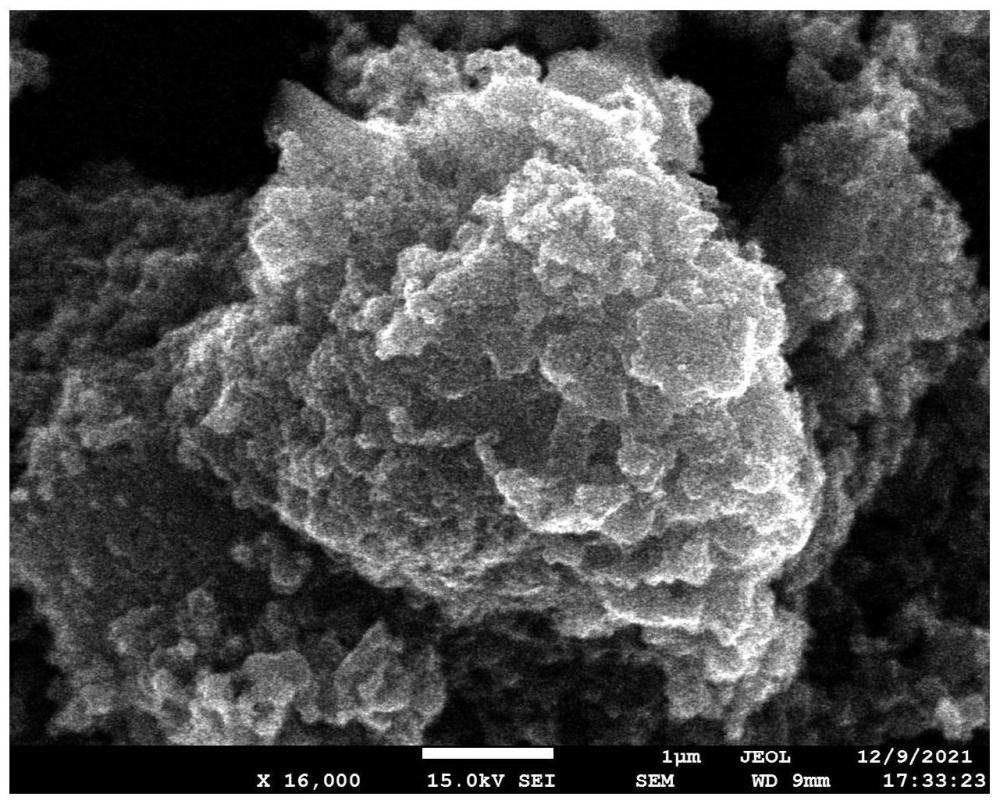

20min后，添加硫代乙酰胺，继续磁力搅拌溶解1h～2h，然后在温度为160℃的条件下水热反应6h，离心后，将沉淀物质用超纯水洗涤3次～5次后，再用无水乙醇洗涤3次～5次，待所述无水乙醇挥发后，在温度为60℃的条件下真空干燥15h，得到三维花球状的部分硫化后的NiMn‑LDH材料。

2.根据权利要求1所述的一种三维花球状部分硫化后的NiMn‑LDH材料的制备方法，其特征在于，S1中所述对苯二甲酸、N,N‑二甲基甲酰胺a、Ni(NO3)2·6H2O、MnCl2·4H2O和浓度为0.4mol/L的NaOH水溶液的用量比为2mmol：40mL：0.66mmol：0.33mmol：4mL。

3.根据权利要求1所述的一种三维花球状部分硫化后的NiMn‑LDH材料的制备方法，其特征在于，S1中离心的转速为2500r/min～5000r/min，离心的时间为5min～15min。

4.根据权利要求1所述的一种三维花球状部分硫化后的NiMn‑LDH材料的制备方法，其特征在于，S2中所述三维花状微球状NiMn‑MOFs材料和0.5mol/L的氢氧化钠水溶液的用量比为0.1g：2.5mL。

5.根据权利要求1所述的一种三维花球状部分硫化后的NiMn‑LDH材料的制备方法，其特征在于，S3中所述3D层状NiMn‑LDH材料和硫代乙酰胺的用量比为0.02g：8mmol。

6.根据权利要求1所述的一种三维花球状部分硫化后的NiMn‑LDH材料的制备方法，其特征在于，S3中离心的转速为8000r/min，离心的时间为5min。

7.一种如权利要求1‑6任一权利要求制备的三维花球状部分硫化后的NiMn‑LDH材料的应用，其特征在于，所述三维花球状部分硫化后的NiMn‑LDH材料应用在超级电容器正极中。
