专利号: 202210280525X
申请人: 西南交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

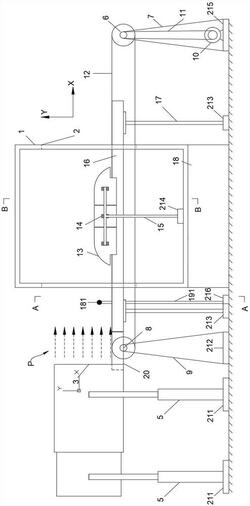

1.一种拟动态车辆‑桥梁气动特性风洞试验装置,其特征在于:所述风洞试验装置包括风机(3)、风洞(1)、桥梁模型(16)、车辆模型(13)、测速仪和测力仪;

其中,所述桥梁模型(16)置于所述风洞(1)内;所述风洞(1)沿所述桥梁模型(16)的长度方向的两端具有开口(2);所述桥梁模型(16)的两端沿伸到所述风洞(1)的开口(2)外;

所述车辆模型(13)设于所述桥梁模型(16)的上方并位于所述风洞(1)内;

所述测速仪设于所述风机(3)与所述风洞(1)之间;

所述测力仪安装于所述车辆模型(13)上;

所述风机(3)设于所述风洞(1)的一端,且所述风机(3)的出风方向与所述风洞(1)的开口(2)方向平行;

所述风洞试验装置还包括用于模拟地面效应的同步带装置;所述同步带装置包括环形同步带(12),所述环形同步带(12)的上层位于所述车辆模型(13)与所述桥梁模型(16)之间。

2.如权利要求1所述的一种拟动态车辆‑桥梁气动特性风洞试验装置,其特征在于:所述风洞(1)垂直所述开口(2)方向的方向具有横向出风;所述车辆模型(13)与所述风洞(1)的横向出风之间设有另一个测速仪。

3.如权利要求1所述的一种拟动态车辆‑桥梁气动特性风洞试验装置,其特征在于:所述同步带装置还包括主动轮(6)、从动轮(8)和驱动电机(10);所述主动轮(6)与所述驱动电机(10)传动连接;

所述主动轮(6)和所述从动轮(8)分别传动连接于所述环形同步带(12)的两端。

4.如权利要求3所述的一种拟动态车辆‑桥梁气动特性风洞试验装置,其特征在于:所述从动轮(8)和主动轮(6)各自具有一个可移动底座。

5.如权利要求1所述的一种拟动态车辆‑桥梁气动特性风洞试验装置,其特征在于:所述风机(3)的出风口形状与所述风洞(1)的开口(2)形状相一致,或所述风机(3)的出风口面积小于所述风洞(1)的开口(2)面积。

6.如权利要求5所述的一种拟动态车辆‑桥梁气动特性风洞试验装置,其特征在于:所述风机(3)的出风口形状与所述风洞(1)的开口(2)形状均为圆形或矩形。

7.如权利要求1所述的一种拟动态车辆‑桥梁气动特性风洞试验装置,其特征在于:所述风洞试验装置还包括格栅(4);所述格栅(4)设于所述风机(3)的出风口。

8.如权利要求1所述的一种拟动态车辆‑桥梁气动特性风洞试验装置,其特征在于:所述风洞试验装置还包括过渡台(20);所述过渡台(20)设于所述风机(3)与所述桥梁模型(16)之间,且所述过渡台(20)的顶部与所述桥梁模型(16)的顶部齐平。

9.如权利要求1所述的一种拟动态车辆‑桥梁气动特性风洞试验装置,其特征在于:所述风机(3)、桥梁模型(16)、测速仪和测力仪各自具有一个可移动底座。

10.如权利要求1所述的一种拟动态车辆‑桥梁气动特性风洞试验装置,其特征在于:所述车辆模型(13)为轮轨列车或磁浮列车。
