专利号: 202210287023X
申请人: 常熟理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

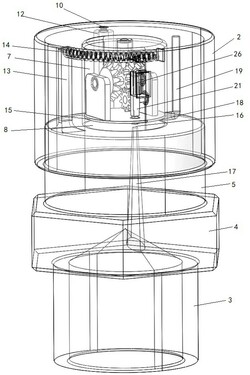

1.一种防堵塞喷头,其特征在于,包括喷头芯体和外壳罩,所述外壳罩套设于所述喷头芯体的头端并与所述喷头芯体的头端通过转轴转动连接,所述外壳罩设有喷口,所述喷头芯体设有挡杆,所述挡杆与所述喷口的位置对应用于封挡所述喷口,所述外壳罩转动时使所述挡杆偏离所述喷口的位置,所述喷头芯体设有驱动腔和积液腔,所述外壳罩与所述转轴固定连接,所述转轴伸入所述驱动腔,所述驱动腔设有传动机构和齿条,所述齿条通过所述传动机构驱动所述转轴转动,所述齿条的一端穿入所述积液腔,所述积液腔设有进液口和出液口,所述出液口连接至所述喷头芯体和所述外壳罩之间,所述积液腔内通入液体时液体推动所述齿条移动,所述喷头芯体和外壳罩之间设有转动复位弹簧。

2.根据权利要求1所述的防堵塞喷头,其特征在于,所述喷头芯体的头端设有限位柱,所述转动复位弹簧的一端连接于所述限位柱,所述转动复位弹簧的另一端连接于所述外壳罩。

3.根据权利要求1所述的防堵塞喷头,其特征在于,所述传动机构包括第一平齿轮、第二平齿轮、第一锥齿轮和第二锥齿轮,所述第一平齿轮分别与所述齿条和所述第二平齿轮啮合,所述第一锥齿轮与所述第二平齿轮同轴固定连接,所述第二锥齿轮与所述转轴固定连接,所述第二锥齿轮与所述第一锥齿轮啮合。

4.根据权利要求1所述的防堵塞喷头,其特征在于,所述进液口的位置与所述齿条的端部的位置相对。

5.根据权利要求4所述的防堵塞喷头,其特征在于,所述喷头芯体的末端设有进液接口,所述进液接口与所述积液腔的进液口之间由渐变管段连接,所述渐变管段的截面由所述进液接口向所述进液口渐缩。

6.根据权利要求1所述的防堵塞喷头,其特征在于,所述进液口设置在所述喷头芯体的末端,所述喷头芯体的末端设置有连接螺纹。

7.根据权利要求6所述的防堵塞喷头,其特征在于,所述喷头芯体的末端设有多边形截面段。
