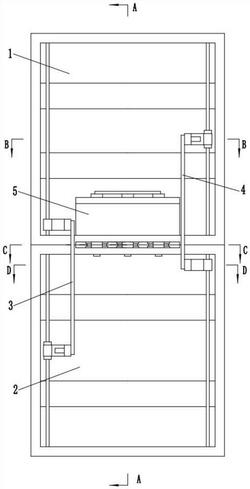

1.一种铝合金建筑模板,其特征在于:包括上模板(1)、下模板(2)和控制机构(5);
所述上模板(1)正面设有上工作面(16);所述下模板(2)正面设有下工作面(26);
所述控制机构(5)设置在上模板(1)背面,用以连接上模板(1)和下模板(2),所述控制机构(5)可在锁紧状态和折叠状态之间切换,当所述控制机构(5)处于锁紧状态时,所述控制机构(5)带动上模板(1)和下模板(2)张开成180度,并将上模板(1)和下模板(2)固定在一起;当所述控制机构(5)处于折叠状态时,所述控制机构(5)带动上模板(1)和下模板(2)折叠在一起,使所述上工作面(16)和所述下工作面(26)相对朝向;且当所述控制机构(5)由锁紧状态向折叠状态切换时,所述控制机构(5)运动,带动上模板(1)和下模板(2)进行脱模;
所述上模板(1)侧面中部设有第一固定孔(13),所述上模板(1)下端面设有三个第一滑轨(15),所述三个第一滑轨(15)内分别纵向设有三个第一锁紧孔(14);所述下模板(2)侧面中部设有第二固定孔(23),所述下模板(2)上端面设有三个第二滑轨(25),所述三个第二滑轨(25)内分别纵向设有三个第二锁紧孔(24);
所述控制机构(5)包括安装块(51)、锁定机构、联动机构、铰接机构和定位机构;所述安装块(51)固定设置在上模板(1)背面,且所述安装块(51)位于三个第一锁紧孔(14)正上方;
所述铰接机构滑动设置在所述第一滑轨(15)和所述第二滑轨(25)内,用以将上模板(1)和下模板(2)铰接在一起,所述铰接机构可在折叠状态和分开状态之间切换;所述联动机构设置在铰接机构后面,用以带动所述铰接机构沿所述第一滑轨(15)和所述第二滑轨(25)滑动,在所述联动机构带动所述铰接机构滑出所述上模板(1)和下模板(2)时,所述铰接机构带动所述上模板(1)和下模板(2)进行脱模;所述锁定机构设置在安装块(51)上,所述锁定机构可在解锁状态和插锁状态之间切换,当锁定机构处于插锁状态时,所述锁定机构将所述上模板(1)、下模板(2)和铰接机构锁紧,使所述控制机构(5)保持在锁紧状态;当所述锁定机构处于解锁状态时,可以控制所述联动机构转动,进而控制铰接机构向外滑动进行脱模;所述定位机构设置在安装块(51)上;所述定位机构可以使所述锁定机构保持在插锁状态或解锁状态;
所述铰接机构包括上铰接块(541)和下铰接块(542);所述上铰接块(541)共有三个,分别滑动设置在三个第一滑轨(15)内,所述上铰接块(541)上沿竖直方向设有第一安装孔(5411),所述上铰接块(541)远离上工作面(16)一端设有上定位销(5412);所述下铰接块(542)共有三个,分别滑动设置在三个第二滑轨(25)内,所述下铰接块(542)上沿竖直方向设有第二安装孔(5421),所述下铰接块(542)远离下工作面(26)一端设有下定位销(5422);
所述上铰接块(541)靠近上工作面(16)一端与所述下铰接块(542)靠近下工作面(26)一端铰接,当所述铰接机构处于折叠状态时,所述上铰接块(541)和所述下铰接块(542)折叠在一起,所述上铰接块(541)铰接端端面和下铰接块(542)铰接端端面配合拼成平面,所述铰接机构完全进入所述第一滑轨(15)和所述第二滑轨(25)内,所述上铰接块(541)和所述下铰接块(542)铰接端组成的平面与上工作面(16)和下工作面(26)组合拼凑成完整平面,同时所述第一安装孔(5411)、第二安装孔(5421)、第一锁紧孔(14)和第二锁紧孔(24)同轴心,所述上定位销(5412)和所述下定位销(5422)同轴心;当所述铰接机构处于分开状态时,所述铰接机构铰接端伸出所述第一滑轨(15)和所述第二滑轨(25),所述上铰接块(541)和所述下铰接块(542)分开,带动所述上模板(1)和下模板(2)进行折叠;
所述联动机构包括上控制轮(531)、下控制轮(532)、从动齿轮(533)、传动轴(534);所述上控制轮(531)共三个,所述上控制轮(531)转动设置在上模板(1)下方,所述上控制轮(531)上端面设有上凸轮轨道(5311),所述上定位销(5412)在所述上凸轮轨道(5311)内滑动,所述上控制轮(531)下端面设有联动块(5312);所述下控制轮(532)共三个,所述下控制轮(532)转动设置在下模板(2)上方,所述下控制轮(532)下端面设有下凸轮轨道(5321),所述下定位销(5422)在所述下凸轮轨道(5321)内滑动,所述下控制轮(532)上端面设有联动槽(5322);所述从动齿轮(533)共三个,所述从动齿轮(533)转动设置在安装块(51)内;所述传动轴(534)共三个,所述传动轴(534)转动设置在安装块(51)内,所述传动轴(534)一端与上控制轮(531)固定连接,另一端与所述从动齿轮(533)固定连接;所述上控制轮(531)下端面与下控制轮(532)上端面重合时,所述联动块(5312)插入所述联动槽(5322)内,所述从动齿轮(533)可以通过传动轴(534)带动所述上控制轮(531)和下控制轮(532)旋转,进而带动铰接机构沿所述第一滑轨(15)和所述第二滑轨(25)方向滑动;
所述锁定机构包括锁紧杆(521)、联动杆(522)和主动齿轮(523);所述锁紧杆(521)共有三个,所述锁紧杆(521)转动并可沿轴向滑动的设置在所述安装块(51)上,所述锁紧杆(521)一端设有旋转轮(5211),另一端伸入第一锁紧孔(14)内;所述联动杆(522)设置在安装块(51)上方,所述联动杆(522)同时与所述三个旋转轮(5211)铰接,当所述三个旋转轮(5211)中的一个旋转时,会通过所述联动杆(522)带动另外两个旋转轮(5211)同方向旋转;
所述主动齿轮(523)共有三个,所述主动齿轮(523)转动设置在所述安装块(51)内,所述主动齿轮(523)与所述锁紧杆(521)平键连接;所述主动齿轮(523)与所述从动齿轮(533)啮合;当所述锁定机构处于插锁状态时,所述锁紧杆(521)下端伸入第一安装孔(5411)、第二安装孔(5421)、第一锁紧孔(14)和第二锁紧孔(24)内,所述铰接机构处于折叠状态,所述上模板(1)、下模板(2)和铰接机构锁紧,使所述控制机构(5)处于锁紧状态;当所述锁定机构处于解锁状态时,所述锁紧杆(521)退出第一安装孔(5411)、第二安装孔(5421)和第二锁紧孔(24),然后旋转所述旋转轮(5211)带动所述联动机构转动,进而控制铰接机构向外滑动进行脱模。
2.根据权利要求1所述的一种铝合金建筑模板,其特征在于:所述定位机构包括第一弹簧孔、第二弹簧孔、第一定位球(551)、第二定位球(552)、第一定位弹簧(553)、第二定位弹簧(554)和定位槽(5212);
当所述锁定机构在插锁状态和解锁状态之间切换过程中,所述第一定位球(551)和第二定位球(552)分别压缩所述第一定位弹簧(553)和第二定位弹簧(554),使所述第一定位球(551)和第二定位球(552)分别保持在所述第一弹簧孔和第二弹簧孔中;
当所述锁定机构保持在插锁状态时,所述第一定位球(551)压缩所述第一定位弹簧(553)保持在所述第一弹簧孔中,所述第二定位球(552)一端位于所述第二弹簧孔中,另一端伸出至所述定位槽(5212)中;
当所述锁定机构保持在解锁状态时,所述第二定位球(552)压缩所述第二定位弹簧(554)保持在所述第二弹簧孔中,所述第一定位球(551)一端位于所述第一弹簧孔中,另一端伸出至所述定位槽(5212)中。
3.根据权利要求2所述的一种铝合金建筑模板,其特征在于:还包括上板清洁机构(3)和下板清洁机构(4);所述上模板(1)背面左侧设有第一滑杆(11),右侧设有第二滑杆(12);
所述下模板(2)背面左侧设有第三滑杆(21),右侧设有第四滑杆(22);
所述上板清洁机构(3)滑动设置在第一滑杆(11)和第三滑杆(21)上,在所述上模板(1)和所述下模板(2)折叠过程中,所述上板清洁机构(3)可对上模板(1)进行清理;
所述下板清洁机构(4)滑动设置在第二滑杆(12)和第四滑杆(22)上,在所述上模板(1)和所述下模板(2)折叠过程中,所述下板清洁机构(4)可对下模板(2)进行清理。
4.根据权利要求3所述的一种铝合金建筑模板,其特征在于:所述上板清洁机构(3)包括上清洁滑块(31)、上清洁连杆(32)、上固定块(33)、上螺母(34)和上清洁板(35);
所述上清洁滑块(31)滑动设置在第一滑杆(11)上,所述上清洁滑块(31)可在第一滑杆(11)上转动,所述上清洁滑块(31)远离第一滑杆(11)一端设有第一安装通道(311),所述上清洁板(35)可固定安装在所述第一安装通道(311)内;
所述上固定块(33)转动设置在第三滑杆(21)上,所述上固定块(33)上设有第一固定螺杆(331);
所述上清洁连杆(32)一端铰接在所述上清洁滑块(31)上,另一端铰接在所述上固定块(33)上;
所述上螺母(34)可螺纹连接在所述第一固定螺杆(331)上。
5.根据权利要求4所述的一种铝合金建筑模板,其特征在于:所述下板清洁机构(4)包括下清洁滑块(41)、下清洁连杆(42)、下固定块(43)、下螺母(44)和下清洁板(45);
所述下清洁滑块(41)滑动设置在第四滑杆(22)上,所述下清洁滑块(41)可在第四滑杆(22)上转动,所述下清洁滑块(41)远离第四滑杆(22)一端设有第二安装通道(411),所述下清洁板(45)可固定安装在所述第二安装通道(411)内;
所述下固定块(43)转动设置在第二滑杆(12)上,所述下固定块(43)上设有第二固定螺杆(431);
所述下清洁连杆(42)一端铰接在所述下清洁滑块(41)上,另一端铰接在所述下固定块(43)上;
所述下螺母(44)可螺纹连接在所述第二固定螺杆(431)上。
