专利号: 2022102978121
申请人: 浙江欣翔建设有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

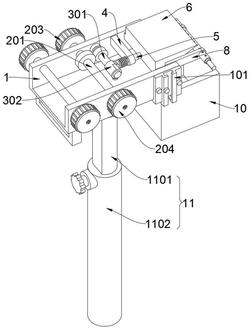

1.建筑装修用墙皮铲平装置,其特征在于:包括连接壳体(1);所述连接壳体(1)上对称开设有四个相对正的圆形孔,且连接壳体(1)上安装有两组转动连接的移动机构(2);所述连接壳体(1)的内侧安装有一组转动连接的挤压机构(3),且连接壳体(1)上安装有一个支撑座(4),支撑座(4)上安装有一个圆形的滑动杆A(5);所述连接壳体(1)上对称开设有两个矩形的滑动槽,且滑动槽上安装有一个滑动连接的铲刀(6);所述铲刀(6)通过螺母与支撑杆(8)固定连接,铲刀(6)的底部通过螺栓固定有两个支撑杆(8),铲刀(6)的一侧安装有一个防松罩(7);两个所述支撑杆(8)上安装有一个喷洒管(9),且喷洒管(9)的一侧设有一个水管接头;所述连接壳体(1)上安装有一个卡接的收集箱(10),且连接壳体(1)的底部通过螺栓固定有一组伸缩式手柄(11),连接壳体(1)的底部对称安装有一个U形的推动手柄;

所述移动机构(2)包括有转动轴A(201)、安装块(202)、橡胶摩擦带(203)和夹紧块(204),转动轴A(201)上对称安装有两个圆形的安装块(202),且安装块(202)上开设有三个呈环形阵列状分布的圆弧槽,橡胶摩擦带(203)上开设有一个与安装块(202)相契合的通孔,安装块(202)的一侧开设有一个矩形槽,圆形结构的夹紧块(204)上设有一个矩形定位块,夹紧块(204)上开设有一个阶梯状安装孔,夹紧块(204)通过螺钉固定在安装块(202)上;

所述挤压机构(3)包括有转动轴B(301)和凸轮(302),转动轴A(201)上安装有一个主动齿轮,主动齿轮安装在与转动轴B(301)相邻的转动轴A(201)上,转动轴B(301)上安装有一个与主动齿轮相啮合的从动齿轮,主动齿轮的直径小于从动齿轮,转动轴B(301)上安装有一个凸轮(302),凸轮(302)与滑动杆A(5)相对正;

所述支撑座(4)上开设有一个与滑动杆A(5)相契合的通孔,滑动杆A(5)的一侧设有一个圆形挡块,圆形挡块的一侧安装有一个复位弹簧,滑动杆A(5)上设有一个矩形的连接块,滑动杆A(5)的矩形连接块上设有一个螺纹连接座,螺纹连接座上安装有一个用于固定铲刀(6)的螺母,铲刀(6)的底部设有一个矩形支撑块,矩形支撑块上开设有一个与滑动杆A(5)的矩形连接块相契合的矩形槽,铲刀(6)的矩形支撑块上开设有一个与螺纹连接座相契合的圆形孔;

所述连接壳体(1)包括有固定座(101),连接壳体(1)的底部设有一个L形的固定座(101),且固定座(101)上开设有一个T形的滑动槽,收集箱(10)的一侧设有一个T形的滑动块,收集箱(10)的滑动块与固定座(101)的滑动槽相契合,固定座(101)上安装有两个呈直角状分布的固定螺栓;

所述支撑杆(8)的一侧设有一个竖向的矩形块,且铲刀(6)矩形支撑块上对称开设有两个矩形槽,支撑杆(8)上的矩形块与矩形支撑块上的矩形槽相对正,喷洒管(9)上开设有一组均匀分布的圆锥孔;

所述防松罩(7)的内侧开设有一个六角槽,六角槽与固定铲刀(6)的螺母相契合,防松罩(7)的外侧安装有一个环形的卡簧,卡簧上开设有一个方便安装的缺口,铲刀(6)的矩形支撑块上开设有一个与防松罩(7)相契合的环形槽。
