专利号: 2022102984349
申请人: 无锡北大建筑工程有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-11-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

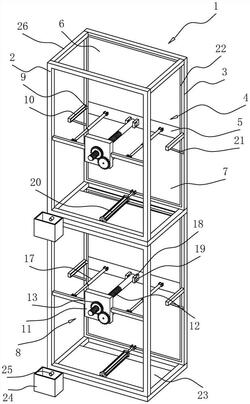

1.一种太阳能热电综合利用建筑幕墙,其特征在于:包括支撑框架(1),所述支撑框架(1)包括内框架(2)和外框架(3),所述内框架(2)用于连接楼体,所述外框架(3)上设置有组合面板(4),所述组合面板(4)包括连接杆(5)、固定连接在连接杆(5)上的玻璃板(7)和固定连接在连接杆(5)上的光伏板(6),所述玻璃板(7)和所述光伏板(6)位于同一平面,组合面板(4)沿竖直方向在外框架(3)上排列设置,所述组合面板(4)四周和所述外框架(3)抵接,所述连接杆(5)和所述外框架(3)连接,所述连接杆(5)水平设置,所述连接杆(5)和所述内框架(2)之间设置有移动组件(8),所述移动组件(8)用于带动组合面板(4)朝向内框架(2)移动,所述连接杆(5)两端固定连接有导向块(9),所述外框架(3)上固定连接有导向轨道(10),所述导向块(9)滑动连接在导向轨道(10)内,所述移动组件(8)包括连接在内框架(2)上的固定板(11)、穿设在固定板(11)内的螺杆(12)、转动连接在螺杆(12)外侧的螺纹套(13)、驱动螺纹套(13)转动的驱动电机(14),所述螺纹套(13)转动连接在固定板(11)上,所述螺杆(12)一端和连接杆(5)连接,所述连接杆(5)上固定连接有两块耳板(18),所述耳板(18)内转动连接有转动杆(19),所述转动杆(19)和所述螺杆(12)固定连接,所述导向块(9)呈圆柱形设置,所述玻璃板(7)位于光伏板(6)靠近地面一侧,所述玻璃板(7)靠近内框架(2)一侧铰接有驱动气缸(20),所述驱动气缸(20)远离所述玻璃板(7)一侧和所述内框架(2)铰接,所述内框架(2)和所述外框架(3)之间设置有雨水收集板(23),所述雨水收集板(23)倾斜设置,所述内框架(2)远离所述外框架(3)一侧设置有收水箱(24),所述雨水收集板(23)较低一侧设置有回水管(25),所述回水管(25)和所述收水箱(24)连通。

2.根据权利要求1所述的一种太阳能热电综合利用建筑幕墙,其特征在于:所述固定板(11)和连接杆(5)之间连接有伸缩杆(17),所述伸缩杆(17)一端和连接杆(5)铰接,另一端和固定板(11)固定连接。

3.根据权利要求1所述的一种太阳能热电综合利用建筑幕墙,其特征在于:所述导向轨道(10)和所述外框架(3)之间设置有加强杆(21)。

4.根据权利要求1所述的一种太阳能热电综合利用建筑幕墙,其特征在于:所述组合面板(4)四周设置有密封条(22)。
