专利号: 2022103100468
申请人: 山西医科大学
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种肱动脉压迫止血器,其特征在于,包括:

固定装置,包括第一固定托具、第二固定托具和固定杆,第一固定托具设置在患者上臂,第二固定托具设置在患者前臂,所述第一固定托具靠近肘关节端对称设置有滑槽,所述第一固定托具靠近肘关节端顶部对称设置有第一通孔;所述第二固定托具靠近肘关节端设置有长条滑带,所述长条滑带的前后两端设置在滑槽内,所述长条滑带沿滑槽移动,所述第二固定托具靠近肘关节端顶部对称设置有第二通孔,所述固定杆通过贯穿第一通孔和第二通孔,将第一固定托具和第二固定托具固定在一起,所述固定杆上均匀设置有若干限位孔;

其中,所述固定杆为方形长条块,所述固定杆的两端设置有方形固定块;所述第一通孔和第二通孔上均设置有滚动轴承,所述滚动轴承的内环固定,并在内环内设置有放置方形固定块的支架;

压迫止血器本体,包括气泵、滑动移位器、压迫气囊、压力稳定器、渗血检测仪、硅胶压迫垫和止血棉,将气泵、滑动移位器、压迫气囊、压力稳定器、渗血检测仪、硅胶压迫垫和止血棉从上到下依次设置并固定;其中,气泵、压力稳定器和渗血检测仪与控制器通信连接,所述气泵与压迫气囊导管连接;所述压力稳定器监测患者穿刺口受到的压力,并向控制器发送压力大小信号;所述渗血检测仪监测患者穿刺口是否渗血,并向控制器发送是否渗血的报警信号;所述滑动移位器底部设置有第三通孔,所述固定杆贯穿第三通孔,所述滑动移位器顶部对称设置有限位器,所述限位器上设置有与限位孔相匹配的限位插闩,通过限位插闩插在限位孔内将压迫止血器本体固定在固定杆上,所述硅胶压迫垫呈符合人体肘部构造、且可弯曲的形状,在硅胶压迫垫上还设置有第四通孔,穿刺口流出的血液经第四通孔流进渗血检测仪;

其中,所述渗血检测仪包括液体传感器、感应池、电磁阀和储血池,所述感应池、电磁阀和储血池从左到右依次设置,所述感应池设置在穿刺口上,所述感应池底部设置有液体传感器,所述液体传感器与控制器通信连接,所述储血池内设置有吸引器,所述吸引器与控制器通信连接,所述感应池与储血池形成的通道间设置有电磁阀,所述电磁阀用来控制通道的连通;

所述电磁阀包括滑块、先导阀、线圈、电磁铁芯、弹簧和电极片,所述滑块置于感应池与储血池形成的通道间,所述滑块的一端连接在电磁铁芯的一端,所述电磁铁芯的另一端上设置有先导阀,先导阀两侧对称设置有线圈,所述线圈与控制器通信连接,所述先导阀的一端连接有弹簧,弹簧固定设置在渗血检测仪上,当滑块完全封闭通道时,弹簧处于自然状态,所述电极片设置在通道内靠近反应池的一侧,所述电极片呈筛型结构、并与控制器通信连接;

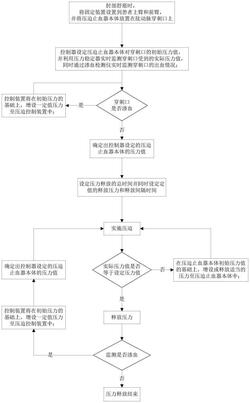

控制器,设置在压迫止血器本体的上端,所述控制器用来接收、发送以及处理信号,根据压力大小信号及渗血报警信号来控制压迫气囊的压力大小。

2.根据权利要求1所述的一种肱动脉压迫止血器,其特征在于,所述第一固定托具和第二固定托具与臂部相对的一面为弧形,且第一固定托具和第二固定托具远离肘关节的一端顶部均对称设置有固定孔,通过穿在固定孔上的固定绷带将第一固定托具和第二固定托具固定在臂部。

3.根据权利要求1所述的一种肱动脉压迫止血器,其特征在于,所述滑槽内均匀设置有若干凹槽,所述长条滑带的前后两端上均匀设置有若干与凹槽相匹配的凸点;固定装置安装时,所述长条滑带的前后两端完全置于滑槽内;肘部蜷曲时,长条滑带沿滑槽向肘关节端移动,并通过凹槽与凸点的配合,适当限制患者肘部关节的活动。

4.根据权利要求3所述的一种肱动脉压迫止血器,其特征在于,所述长条滑带上设置有鹰嘴孔,鹰嘴孔设置在与患者肘关节相对的位置,当患者肘部蜷曲时,肘关节部位的鹰嘴可以放置在鹰嘴孔内,减轻长条滑带对患者的束缚感。

5.根据权利要求1所述的一种肱动脉压迫止血器,其特征在于,所述控制器上还设置有显示器,所述显示器与控制器通信连接,用来显示穿刺口受到的压力值、压迫止血器本体的压力值、压力释放的总时间、释放间隔时间和储血池内容量值。
