专利号: 2022103128533
申请人: 北京双杰电气股份有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

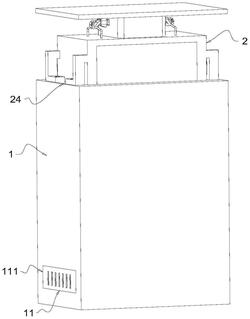

1.一种新能源汽车充电桩防护装置,其特征在于:包括箱体(1)、充电桩(2)、驱动部(11)、从动清理部(3)和消防充电部(4);所述箱体(1)安装在地下,充电桩(2)、驱动部(11)、从动清理部(3)和消防充电部(4)均设置在箱体(1)内;从动清理部(3)包括敲击板(32);所述敲击板(32)通过卷簧转动安装在箱体(1)内,并位于充电桩(2)散热口处;所述驱动部(11)用于驱动充电桩(2)整体纵向移动,并利用充电桩(2)的移动与敲击板(32)碰撞产生震动,进而清理灰尘;所述消防充电部(4)包括储存箱(41)、接电模组(42)、输送管(44)、电线(45)和充电枪(46);所述储存箱(41)和接电模组(42)位置相对;并固定安装在充电桩(2)内,输送管(44)一端与储存箱(41)连通,电线(45)一端与接电模组(42)电线连接,充电枪(46)可拆卸设置在充电桩(2)外壁上,输送管(44)和电线(45)的另一端均延伸至充电桩(2)外部与充电枪(46)连接; 所述消防充电部(4)还包括一对卷线柱(43)、一对进线槽(431)、往复移动装置、公插(47)、母插(48)和轨迹限位槽(49);一对所述卷线柱(43)分别通过卷簧转动安装在储存箱(41)和接电模组(42)上,一对进线槽(431)分别开设在一对卷线柱(43)内,输送管(44)穿过其中一个进线槽(431)缠绕在其中一个卷线柱(43)上,输送管(44)与储存箱(41)转动连接,电线(45)穿过另一个进线槽(431)缠绕在另一个卷线柱(43)上,电线(45)与接电模组(42)转动连接,公插(47)电性连接在电线(45)远离充电枪(46)的一端,母插(48)电性连接在接电模组(42)内,轨迹限位槽(49)开设在母插(48)内,公插(47)与轨迹限位槽(49)滑动配合,往复移动装置固定安装在接电模组(42)内,并位于母插(48)下侧,往复移动装置与电线(45)之间通过衔接板连接,电线(45)与衔接板转动配合;所述公插(47)为香蕉插头; 所述充电枪(46)包括充电枪本体(461)、遮挡罩(462)、喷头(463)和断线机构(5);所述遮挡罩(462)固定安装在充电枪本体(461)上,喷头(463)设置在充电枪本体(461)上并被遮挡罩(462)遮挡,喷头(463)与输送管(44)连通,断线机构(5)设置在充电枪本体(461)上,位于电线(45)和充电枪本体(461)连接位置;所述电线(45)与充电枪本体(461)可拆卸连接。

2.根据权利要求1所述的一种新能源汽车充电桩防护装置,其特征在于:所述从动清理部(3)还包括遮挡板(31)、转动槽(33)、清理刷(34)和摆动槽(35);所述转动槽(33)开设在充电桩(2)上并位于散热口上侧,遮挡板(31)通过扭簧转动安装在转动槽(33)内,遮挡板(31)与敲击板(32)能够产生碰撞,摆动槽(35)开设在遮挡板(31)靠近散热口的一面,清理刷(34)通过卷簧转动安装在摆动槽(35)内;并能够进出散热口。

3.根据权利要求2所述的一种新能源汽车充电桩防护装置,其特征在于:所述充电桩(2)包括充电桩本体(21)、敲击槽(221)、支撑板(22)和一对螺纹轴(23);所述支撑板(22)滑动安装在箱体(1)内,一对螺纹轴(23)转动安装在箱体(1)内并与支撑板(22)螺纹配合,敲击槽(221)开设在支撑板(22)内;并位于一对螺纹轴(23)之间;所述从动清理部(3)位于敲击槽(221)内。

4.根据权利要求3所述的一种新能源汽车充电桩防护装置,其特征在于:所述驱动部(11)包括散热挡板(111)、电机(112)、皮带传动装置(113)和驱动腔(115);所述驱动腔(115)开设在箱体(1)内位于支撑板(22)下侧,电机(112)固定安装在驱动腔(115)底壁上,皮带传动装置(113)设置在驱动腔(115)内并与电机(112)连接,皮带传动装置(113)中的一对皮带轮分别与一对螺纹轴(23)固定连接; 所述驱动腔(115)与支撑板(22)移动的槽之间通过若干开口连通。

5.根据权利要求1所述的一种新能源汽车充电桩防护装置,其特征在于:所述断线机构(5)包括固定板(51)、一对电磁夹紧板(52)、一对夹紧槽(53)、限位杆(54)、弹簧(55)和移动槽(56);所述固定板(51)固定安装在充电枪本体(461)上,移动槽(56)开设在固定板(51)内,限位杆(54)固定安装在移动槽(56)内,一对电磁夹紧板(52)滑动安装在移动槽(56)内,一对电磁夹紧板(52)与限位杆(54)滑动配合,弹簧(55)套在限位杆(54)上并位于一对电磁夹紧板(52)之间。

6.根据权利要求4所述的一种新能源汽车充电桩防护装置,其特征在于:所述驱动部(11)还包括风扇(114)和传动轮组(116); 所述传动轮组(116)转动安装在驱动腔(115)内;

并位于一对皮带轮之间,皮带传动装置(113)中的皮带为传动轮组(116)提供动力,风扇(114)固定连接在传动轮组(116)其中一个齿轮上。

7.根据权利要求1所述的一种新能源汽车充电桩防护装置,其特征在于:所述往复移动装置为电缸。
