专利号: 2022103143092
申请人: 南通光擎科技有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 磨削;抛光
更新日期:2023-11-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

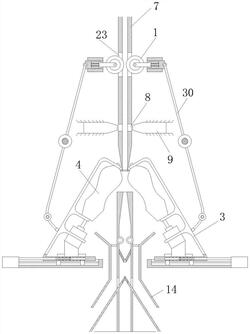

1.一种塔机主旋杆焊接技术服务机器人,包括焊接机器人本体(1),其特征在于:所述焊接机器人本体(1)的底座与相近臂体之间设有打磨单元;所述打磨单元包括壳体(2)、支架(3)、打磨电机和打磨轮(4)和移动机构;所述移动机构包括驱动电机、丝杆(5)和支撑板(6);

所述壳体(2)固接在底座与相近臂体之间,焊接机器人本体(1)的焊丝导管(7)贯穿壳体(2),支撑板(6)水平对称固接在焊丝导管(7)的两侧,支撑板(6)的外两侧固接驱动电机,驱动电机的输出端固接丝杆(5),丝杆(5)指向导管(7),丝杆(5)传动连接支架(3)的下端面水平面,支架(3)倾斜向导管(7)方向靠拢,支架(3)的上半部位转动连接打磨轮(4),打磨轮(4)的下端固接打磨电机,打磨电机固接支架(3);

所述导管(7)上开设窗口(8),窗口(8)位于支架(3)的上方,窗口(8)的两侧设有红外线感应器(9);

所述窗口(8)的上方设有抛光单元;所述抛光单元包括抛光轮(20)、铰接杆(21)和U形杆(22);所述窗口(8)上方的导管(7)部位开设抛光口(23),抛光口(23)对称设置抛光轮(20),抛光轮(20)中间位置内凹设置,抛光轮(20)的两端转动连接铰接杆(21)的一端,铰接杆(21)的另一端通过弹簧滑动连接在U形杆(22)端部开设的弹簧槽内,且U形杆(22)水平连接在壳体(2)内侧壁上。

2.根据权利要求1所述的一种塔机主旋杆焊接技术服务机器人,其特征在于:所述支架(3)的水平端后侧面开设滑孔(10),滑孔(10)内表面开设半圆槽的卡孔(11),滑孔(10)内设有拉杆(12),拉杆(12)的一端设有弹性卡块(13),拉杆(12)的另一端固接在驱动电机的端面上;

所述打磨轮(4)之间的导管(7)上设有圆筒状的导料板(14),导料板(14)的内部通过杆体固接在导管(7)外侧壁,导料板(14)的上端和下端呈广口状,导料板(14)的上端位于打磨轮(4)中间部位的下方。

3.根据权利要求2所述的一种塔机主旋杆焊接技术服务机器人,其特征在于:所述导管(7)上对称设有橡胶轮(15),橡胶轮(15)转动连接在导管(7)内,焊丝贯穿两个橡胶轮(15)之间的缝隙,橡胶轮(15)的下方设有清洁板(16),清洁板(16)倾斜向下固接在导管(7)内侧壁,清洁板(16)的下方对称设有引料板(17),引料板(17)一端设有橡胶板(18),两个橡胶板(18)相互贴附一起,引料板(17)的另一端倾斜向下贯穿导管(7),并置于导料板(14)的下端,且引料板(17)与导管(7)固接位置上表面开设出料口(19)。

4.根据权利要求3所述的一种塔机主旋杆焊接技术服务机器人,其特征在于:所述抛光轮(20)的中心轴部位开设通孔(24),通孔(24)贯穿抛光轮(20)的转轴,且转轴的端部通过软管转动连通外界抽气泵,抛光轮(20)的内凹面开设多个气道(25),气道(25)连通于通孔(24)。

5.根据权利要求4所述的一种塔机主旋杆焊接技术服务机器人,其特征在于:每个所述通孔(24)的进气口位置设有封堵机构;所述封堵机构包括活塞(26)和挡块(27);所述活塞(26)内开设T形状的抽气孔(28),抽气孔(28)的一端口连通外界,抽气孔(28)的两侧连通气道(25)两侧对称开设的侧孔(29),侧孔(29)连通气道(25),活塞(26)的内端通过弹簧连接在气道(25)内固接的挡块(27)上。

6.根据权利要求5所述的一种塔机主旋杆焊接技术服务机器人,其特征在于:所述U形杆(22)的后端与支架(3)的后侧壁之间设有挤压杆(30),挤压杆(30)的一端转动连接在U形杆(22)的后端,挤压杆(30)的中间位置转动连接在壳体(2)内侧壁上,挤压杆(30)的另一端滑动连接在支架(3)的后侧壁上。

7.根据权利要求6所述的一种塔机主旋杆焊接技术服务机器人,其特征在于:所述挤压杆(30)的另一端弯曲设置,挤压杆(30)的另一端末端垂直于支架(3)的后侧壁上,且弯曲部位断开设置,断开位置点通过扭簧转动连接一起。

8.根据权利要求7所述的一种塔机主旋杆焊接技术服务机器人,其特征在于:所述壳体(2)的两侧设有吸尘管(31),吸尘管(31)的一端置于导料板(14)的下端,吸尘管(31)的另一端贯穿壳体(2)并连通外界抽气泵。

9.根据权利要求8所述的一种塔机主旋杆焊接技术服务机器人,其特征在于:所述打磨轮(4)之间的两部分导管(7),下部分导管(7)的上端出口剖切面呈圆台状,上部分导管(7)的下端向外翻边设置。
