专利号: 2022103322209
申请人: 邓东娣
专利类型:发明专利
专利状态:授权未缴费
专利领域: 一般门、窗、百叶窗或卷辊遮帘;梯子
更新日期:2023-09-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

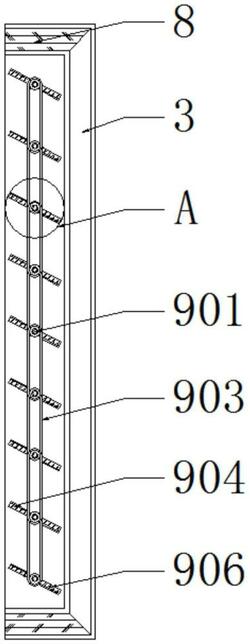

1.一种具有防火结构的密封型铝合金门窗,其特征在于,包括铝合金窗框(3)、内窗组件(5)和阳光调节组件(9),所述铝合金窗框(3)的内部中间安装有内窗组件(5),且内窗组件(5)包括铝合金内框(501)、加强杆(502)、阻燃玻璃(503)、防火胶层(504)、聚氨酯防火条(505),所述铝合金内框(501)的前后方表面均固定有加强杆(502),且铝合金内框(501)的内部安装有阻燃玻璃(503),所述阻燃玻璃(503)设置有两层,且阻燃玻璃(503)之间设置有防火胶层(504),所述防火胶层(504)的两侧边均固定有聚氨酯防火条(505),所述阳光调节组件(9)安装于铝合金窗框(3)的内部后侧,且阳光调节组件(9)包括转动辊(901)、转动轴(902)、传动带(903)、第一透光玻璃(904)、第一反光镜(905)、第二透光玻璃(906)和第二反光镜(907),所述转动辊(901)的两端均安装有转动轴(902),且转动轴(902)之间的外侧设置有传动带(903),所述转动辊(901)的左侧固定有第一透光玻璃(904),且第一透光玻璃(904)的表面安装有第一反光镜(905),所述转动辊(901)的右侧安装有第二透光玻璃(906),且第二透光玻璃(906)的底面安装有第二反光镜(907),所述铝合金窗框(3)与安装外框(1)之间设置有滑动组件(7),且滑动组件(7)包括滑动外框(701)和内槽(702),所述安装外框(1)的上下方内侧固定有滑动外框(701),且滑动外框(701)的内部开设有内槽(702),所述滑动组件(7)还包括固定板(703)、滑动块(704)、第一滚轮(705)和第二滚轮(706),所述铝合金窗框(3)的上下两侧均通过螺栓连接固定板(703),且固定板(703)的上方固定有滑动块(704),所述滑动块(704)的中部上侧及两边下侧分别安装有第一滚轮(705)和第二滚轮(706),所述滑动块(704)、第一滚轮(705)和第二滚轮(706)均位于内槽(702)的内部,且滑动块(704)通过第一滚轮(705)、第二滚轮(706)与滑动外框(701)滑动连接;

所述转动辊(901)通过转动轴(902)与铝合金窗框(3)转动连接,且转动辊(901)、转动轴(902)之间通过传动带(903)构成传动结构,并且转动辊(901)之间为等距离分布;

所述第一透光玻璃(904)和第二透光玻璃(906)的尺寸相同,且第一透光玻璃(904)的第一反光镜(905)镜面朝上,并且第二透光玻璃(906)的第二反光镜(907)镜面朝下,而且第一反光镜(905)、第二反光镜(907)均为交错分布。

2.根据权利要求1所述的一种具有防火结构的密封型铝合金门窗,其特征在于,所述铝合金窗框(3)的外部安装有安装外框(1),且安装外框(1)的内壁两侧均固定有磁吸块(2),所述铝合金窗框(3)的外壁两侧均固定有金属层(4),且铝合金窗框(3)的上下两侧后方框架中均填充有阻燃岩棉(8)。

3.根据权利要求1所述的一种具有防火结构的密封型铝合金门窗,其特征在于,所述铝合金窗框(3)与铝合金内框(501)为固定连接,且铝合金内框(501)呈矩形状结构,并且铝合金内框(501)中的加强杆(502)呈“x”形结构。

4.根据权利要求1所述的一种具有防火结构的密封型铝合金门窗,其特征在于,所述阻燃玻璃(503)与铝合金内框(501)之间的连接处设置有玻璃安装组件(6),且玻璃安装组件(6)包括卡槽(601)、凸槽(602)和密封层(603),所述铝合金内框(501)的两边内侧设置有卡槽(601),且卡槽(601)的内部两侧开设有凸槽(602),所述卡槽(601)和凸槽(602)的内部填充有密封层(603)。

5.根据权利要求4所述的一种具有防火结构的密封型铝合金门窗,其特征在于,所述玻璃安装组件(6)还包括卡块(604),所述阻燃玻璃(503)靠近卡槽(601)的一侧固定有卡块(604),且卡块(604)与卡槽(601)为卡合连接。
