专利号: 202210337001X
申请人: 通道侗族自治县振昌牧业有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2023-11-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

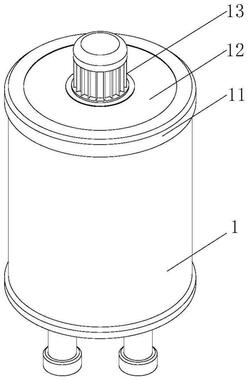

1.一种秸秆饲料加工机,包括破碎筒(1),其特征在于:所述破碎筒(1)底部固定连接有多个支撑腿,所述破碎筒(1)表面上固定连接有固定盘(11),所述固定盘(11)表面上开设有进料口,且进料口上卡设有密封盖(12),所述固定盘(11)表面上固定安装有驱动电机(13),所述驱动电机(13)位于密封盖(12)内侧,所述驱动电机(13)输出端上固定连接有传动杆(15),所述破碎筒(1)底部开设有排料口,且排料口呈环形,所述破碎筒(1)内壁上固定连接有分隔板(2),所述分隔板(2)底部设有辅助破碎机构(3),所述辅助破碎机构(3)安装在传动杆(15)上,所述破碎筒(1)内壁上固定连接有连接环(4);

所述辅助破碎机构(3)包括活动卡环(34),所述活动卡环(34)活动设置在传动杆(15)表面上,所述活动卡环(34)内壁上固定连接有多个卡块,所述传动杆(15)表面上开设有多个限位槽(36),且卡块活动设置在限位槽(36)内部,所述限位槽(36)内壁上固定连接有缓冲弹簧(37),所述缓冲弹簧(37)一端固定连接在卡块两端;

所述活动卡环(34)表面上固定连接有多个限位弹簧,且限位弹簧间固定连接有驱动球(35),所述驱动球(35)内部固定连接有金属块,且限位弹簧一端固定连接在传动杆(15)表面上,所述活动卡环(34)外壁上固定连接有多个连接轴(33),所述连接轴(33)具有弹性,所述连接轴(33)一端固定连接有固定环(31);

所述固定环(31)表面上底部固定连接有多个摩擦球(39),所述摩擦球(39)呈环形阵列设置在固定环(31)底部,所述固定环(31)底部设有分筛环(14),所述分筛环(14)固定连接在破碎筒(1)内壁上,所述分筛环(14)表面与摩擦球(39)表面相抵,所述摩擦球(39)具有弹性且表面固定连接有多个金属颗粒;

所述固定环(31)底部开设有多个弧形槽(32),所述弧形槽(32)内壁两端固定连接有一对膨胀气囊(321),所述膨胀气囊(321)间设有活动轴(38),所述活动轴(38)呈弧形,所述活动轴(38)两端开设有圆弧槽,且圆弧槽内比与膨胀气囊(321)表面相抵,所述活动轴(38)内壁上固定连接有一对复位弹簧(382),所述复位弹簧(382)上固定连接有橡胶块,且橡胶块呈椭圆状,所述活动轴(38)一端固定连接有多个切割齿(381),所述弧形槽(32)内壁上固定连接有挡板(311)。

2.根据权利要求1所述的一种秸秆饲料加工机,其特征在于:所述分隔板(2)表面上固定连接有多个支撑竖杆(21),所述支撑竖杆(21)间固定连接有连接杆,且连接杆内侧设有弹性环(23),所述弹性环(23)表面上固定连接有多个橡胶杆,且橡胶杆一端固定连接在连接杆内壁上,所述弹性环(23)表面上固定连接有多个弹性凸块,所述传动杆(15)贯穿分隔板(2),所述分隔板(2)表面上固定连接有多个限位环,且限位环上固定连接有多个破碎片(22),所述破碎片(22)位于弹性环(23)之间,所述分隔板(2)表面上开设有多个排料槽,且排料槽内壁上固定连接有筛板。

3.根据权利要求1所述的一种秸秆饲料加工机,其特征在于:所述连接环(4)内壁上固定连接有多个分筛轴(41),所述分筛轴(41)呈螺旋状且具有弹性,所述分筛轴(41)表面上固定连接有多个橡胶刺,所述分筛轴(41)一端固定连接有铰接环(421),所述铰接环(421)内部设有活动环(42),所述活动环(42)活动套设在传动杆(15),所述铰接环(421)转动设置在活动环(42)外壁上,所述活动环(42)顶端固定连接有多个弹性杆(43),所述弹性杆(43)一端固定连接在活动卡环(34)底部。
