专利号: 202210354571X
申请人: 王浩
专利类型:发明专利
专利状态:授权未缴费
专利领域: 清洁
更新日期:2023-08-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种绿色再生混凝土制备方法,其使用了一种绿色再生混凝土制备装置,该绿色再生混凝土制备装置包括蓄水池(1)、清洗筒(2)、旋转清洗机构(3)、进料口(4)、出料口(5)与门板(6),其特征在于:所述蓄水池(1)的上端面安装有清洗筒(2),清洗筒(2)的下侧侧壁开设有均匀排布的浸水通槽,清洗筒(2)的前后内壁之间安装有旋转清洗机构(3),清洗筒(2)的左侧侧壁开设有进料口(4),进料口(4)上安装有进料斗,清洗筒(2)的右侧侧壁开设有出料口(5),出料口(5)上滑动连接有门板(6);

所述旋转清洗机构(3)包括转动轴(30),所述清洗筒(2)的前后内壁之间转动连接有转动轴(30),蓄水池(1)前后两个上端面均安装有固定耳座,转动轴(30)贯穿固定耳座,转动轴(30)的侧壁开设有沿其周向均匀排布的滑移槽(31),转动轴(30)的两端均固定套设有挡盘(32),前后两个挡盘(32)的向对面均安装有沿其周向均匀排布的卡条(33),前后两侧的卡条(33)分别位于相对应的滑移槽(31)前后两侧,前后两个相对应的卡条(33)与滑移槽(31)之间滑动连接有筛分板(34),筛分板(34)的两端与滑移槽(31)之间通过复位弹簧(35)相连接,周向排布的筛分板(34)上的筛分孔孔径沿清洗筒(2)前侧顺时针方向依次减小,除最小筛分孔孔径的筛分板(34)以外,其余的筛分板(34)上均设置有在筛分板(34)旋转过程中对筛分孔进行堵孔的堵孔组件,挡盘(32)的侧壁开设有与卡条(33)相连接通的安装槽(36),筛分板(34)的前后两端均安装有均匀排布的抵推柱(37),抵推柱(37)贯穿安装槽(36),清洗筒(2)的前后内壁均安装有均匀排布的半凸球(38),清洗筒(2)内壁前后两侧的半凸球(38)沿其周向交错排布;

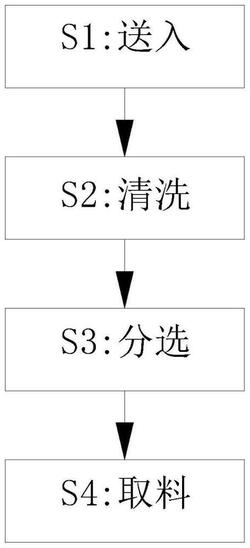

采用上述绿色再生混凝土制备装置在进行绿色再生混凝土制备时具体制备方法如下:

S1、送入:将蓄水池(1)内的放满清洗液,直至清洗液将浸水槽漫过,之后再从进料斗将破碎之后的再生混凝土骨料倒入清洗筒(2)内,使得骨料位于最大筛分孔径的筛分板(34)与最小筛分孔径的筛分板(34)之间;

S2、清洗:转动轴(30)带动筛分板(34)进行旋转,使得筛分板(34)将骨料带入清洗筒(2)内的清洗液中清洗;

S3、分选:筛分板(34)在往复移动的过程中对骨料进行大小筛选,使得骨料依次落在相对应的筛分板(34)上;

S4、取料:当骨料清洗完成之后,通过移动门板(6)将出料口(5)打开,然后将清洗分选之后的骨料依次排出。

2.根据权利要求1所述一种绿色再生混凝土制备方法,其特征在于:所述堵孔组件包括堵孔架(340),所述筛分板(34)靠近清洗筒(2)侧壁的一端开设有与筛分孔均相连通的矩形槽,矩形槽内滑动连接有均匀排布的堵孔架(340),堵孔架(340)由两个矩形条之间安装有从前向后等距离排布挡条(341)固定连接组成,挡条(341)位于相对应的筛分孔远离转动轴(30)的一侧,堵孔架(340)之间通过从前向后均匀排布的连接条连接组成,矩形槽靠近转动槽一侧内壁与相邻的堵孔架(340)上均安装有一号磁铁(342),两个一号磁铁(342)的磁性相反,靠近清洗筒(2)侧壁的堵孔架(340)通过推移板安装有二号磁铁(343),清洗筒(2)靠近进料斗的内壁安装有三号磁铁(344),二号磁铁(343)与三号磁铁(344)磁性相同,清洗筒(2)靠近出料口(5)的内壁安装有四号磁铁(345),二号磁铁(343)与四号磁铁(345)磁性相同。

3.根据权利要求1所述一种绿色再生混凝土制备方法,其特征在于:所述转动轴(30)的侧壁安装有沿其周向均匀排布的刮杆(301),刮杆(301)沿转动轴(30)轴向均匀排布,且刮杆(301)位于筛分板(34)进行筛分的一侧。

4.根据权利要求1所述一种绿色再生混凝土制备方法,其特征在于:所述转动轴(30)的侧壁安装有沿其轴向均匀排布的清洗拨杆(302),清洗拨杆(302)沿转动周向均匀排布,且清洗拨杆(302)位于相邻两个筛分板(34)之间。

5.根据权利要求1所述一种绿色再生混凝土制备方法,其特征在于:所述清洗筒(2)的侧壁安装有与出料口(5)相连通的导向筒(20),导向筒(20)的下方放置有推车,出料口(5)的上端开设有弧型存放槽(21),清洗筒(2)的侧壁开设有与弧型存放槽(21)相连通的连接槽,门板(6)与弧型存放槽(21)之间滑动连接,连接槽上共同安装有与门板(6)相连接有推动把(22),导向筒(20)的上端面开设有滑动槽(23),滑动槽(23)内安装有电动滑块,电动滑块与推动把(22)之间铰接有推杆(24)。

6.根据权利要求1所述一种绿色再生混凝土制备方法,其特征在于:所述清洗筒(2)的前端面开设有观察口(25),观察口(25)内安装有透明板,挡盘(32)靠近清洗筒(2)侧壁的端面开设有沿其周向均匀排布的标识框(26),标识框(26)与筛分板(34)一一对应。

7.根据权利要求1所述一种绿色再生混凝土制备方法,其特征在于:所述筛分板(34)靠近转动槽的一端滚动连接有从前向后均匀排布的滚珠(346),滚珠(346)与滑移槽(31)滚动连接。

8.根据权利要求1所述一种绿色再生混凝土制备方法,其特征在于:所述筛分板(34)远离转动轴(30)的一端侧壁为倾斜面。
