专利号: 2022103579025
申请人: 刘延华
专利类型:发明专利
专利状态:授权未缴费
专利领域: 建筑物
更新日期:2023-08-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

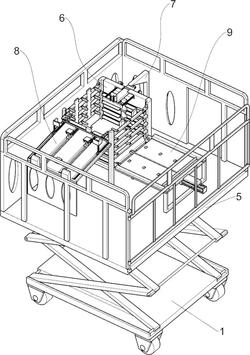

1.一种建筑施工操作平台,包括有剪叉式升降车(1),剪叉式升降车(1)上设置有安装板(5),安装板(5)的上侧面设置有护栏,安装板(5)上的护栏上设置有栏门,其特征是,还包括有瓷砖上升机构(6),用于瓷砖向上移动的瓷砖上升机构(6)安装在安装板(5)上侧面后部,瓷砖上升机构(6)上设置有用于瓷砖向前推出的瓷砖推料机构(7),安装板(5)的上侧面左部前侧设置有用于瓷砖倾斜放置便于涂料的瓷砖盛放机构(8),瓷砖盛放机构(8)与瓷砖推料机构(7)连接,瓷砖上升机构(6)、瓷砖推料机构(7)和瓷砖盛放机构(8)配合,使瓷砖向上移动并向前推动移入瓷砖盛放机构(8)上倾斜摆放便于涂料;

瓷砖上升机构(6)包括有竖支板(601),竖支板(601)设有两个,两个竖支板(601)均安装在安装板(5)的上侧面左部后侧,安装板(5)的上侧面安装有两个竖板(602),两个竖板(602)均位于两个竖支板(601)的前侧,左侧的竖板(602)和左侧的竖支板(601)内侧面下部安装有挡板(603),两个竖支板(601)的前侧面上部均安装有红外感应器(604),两个竖支板(601)的内侧面安装有固定板(605),挡板(603)的上侧面安装有遮挡架(606),遮挡架(606)分别与相邻的竖支板(601)和竖板(602)固接,右侧的竖支板(601)和右侧的竖板(602)内侧面上部安装有四个横板(607),四个横板(607)从上往下竖向排列,四个横板(607)和遮挡架(606)均位于两个红外感应器(604)的下侧,遮挡架(606)和四个横板(607)的内侧面均通过转杆转动式连接有若干个限位块(608),限位块(608)两侧的转杆上均绕有扭簧,左侧的扭簧两端分别与相邻的遮挡架(606)和限位块(608)固接,右侧的扭簧两端分别与相邻的横板(607)和限位块(608)固接,安装板(5)的上侧面安装有多级液压杆(609),多级液压杆(609)位于两个竖板(602)和两个竖支板(601)之间,多级液压杆(609)的伸缩端安装有承载板(610),承载板(610)分别与两个竖板(602)和两个竖支板(601)滑动接触配合,固定板(605)的中部开设有滑动槽,承载板(610)的后侧面中部固接有矩形板,承载板(610)上的矩形板滑动位于固定板(605)的滑动槽内,两个竖支板(601)和两个竖板(602)的内侧面均安装有承载架(611),两个承载架(611)的内侧面均通过转杆转动式安装有若干个限位板(612),限位板(612)两端的转杆上均套有扭簧,扭簧的两端分别与相邻的限位板(612)和承载架(611)固接,限位板(612)和限位块(608)的上侧面均设有用于防滑和缓冲的橡胶垫,两个竖板(602)内侧面上部均通过转杆转动式安装有L形板(613),L形板(613)上的转杆上套有扭簧,扭簧两端分别与相邻的L形板(613)和竖板(602)固接,两个L形板(613)内底部转动式安装有若干个导向辊(614);

瓷砖盛放机构(8)包括有固定架(801),固定架(801)安装在安装板(5)的上侧面,固定架(801)位于竖板(602)的前侧,固定架(801)的前侧面上部安装有两个定位板(802),定位板(802)为橡胶材质设置,固定架(801)的上侧面安装有倾斜板(803),倾斜板(803)的上侧面开设有两个滑槽(804),两个滑槽(804)内均安装有第一导杆(805),第一导杆(805)上滑动设有第一滑块(806),两个第一滑块(806)分别与相邻的滑槽(804)滑动配合,两个第一滑块(806)分别与倾斜板(803)之间固接有第二拉簧(807),两个第二拉簧(807)分别套在两个第一导杆(805)的外侧,两个第一滑块(806)的前侧面上部均安装有钩板(808),两个第一导杆(805)的前部均开设有若干个卡槽,两个第一滑块(806)的上侧面均安装有支杆(809),两个支杆(809)的上部均滑动设有橡胶框(810),两个橡胶框(810)分别与相邻的第一滑块(806)之间固接有第二弹簧(811),两个第二弹簧(811)分别套在两个支杆(809)的外侧,倾斜板(803)上设置有承载组件,承载组件与承载板(610)的前侧面连接;

承载组件包括有第二导杆(812),倾斜板(803)的上侧面开设有两个滑动槽,倾斜板(803)上的两个滑动槽位于两个滑槽(804)之间,倾斜板(803)上的两个滑动槽内均固接有第二导杆(812),两个第二导杆(812)上均滑动设有第二滑块(813),两个第二滑块(813)分别与倾斜板(803)上的两个滑动槽滑动配合,两个第二滑块(813)分别与倾斜板(803)之间固接有第三拉簧(814),两个第三拉簧(814)分别套在两个第二导杆(812)的外侧,承载板(610)的前侧面中部安装有升降架(815),升降架(815)的上部穿过倾斜板(803)并与其滑动连接,两个第二滑块(813)的上侧面均通过连接块安装有固定框(816),升降架(815)的上侧面也安装有固定框(816),固定框(816)上通过转杆转动式安装有盛放台(817),盛放台(817)上的转杆上均套有扭簧,扭簧两端分别与相邻的盛放台(817)和固定框(816)上的转杆固接。

2.如权利要求1所述的一种建筑施工操作平台,其特征是,瓷砖推料机构(7)包括有导向框(701),导向框(701)安装在固定板(605)的右侧面上部,导向框(701)内滑动设有推动板(702),推动板(702)的右部通过轴杆转动式安装有接触轮,推动板(702)的上侧面前部安装有7形板(703),固定板(605)的上部开设有T形槽,7形板(703)与固定板(605)上的T形槽滑动配合,7形板(703)的前部滑动设有两个滑杆(704),两个滑杆(704)的下端固接有推动块(705),推动块(705)与7形板(703)之间固接有两个第一弹簧(706),两个第一弹簧(706)分别套在两个滑杆(704)的外侧,固定板(605)的后侧面连接有两个连接架(707),两个连接架(707)位于推动板(702)的外侧,两个连接架(707)分别与推动块(705)之间固接有第一拉簧(708),承载板(610)上的矩形板上侧面安装有楔形架(709),楔形架(709)与推动板(702)上的接触轮接触配合。

3.如权利要求1所述的一种建筑施工操作平台,其特征是,钩板(808)为可形变的弹性材料。

4.如权利要求1所述的一种建筑施工操作平台,其特征是,盛放台(817)的上侧面设有橡胶垫。

5.如权利要求1所述的一种建筑施工操作平台,其特征是,还包括有瓷砖上料机构(9),瓷砖上料机构(9)包括有工作台(901),工作台(901)安装在安装板(5)的上侧面,工作台(901)位于竖支板(601)的右侧,工作台(901)的上侧面两部分别安装有导向板(902),工作台(901)的右侧面中部通过安装座设有多级电动推杆(903),工作台(901)的中部开设有滑槽(804),多级电动推杆(903)的伸缩端设置有固定块,多级电动推杆(903)上的固定块穿过工作台(901)的滑槽(804)并与其滑动连接,多级电动推杆(903)上的固定块上侧面安装有推料板(904),推料板(904)上侧面转动式安装有若干个输送辊(905),工作台(901)的左侧面安装有两个限位架(906),两个限位架(906)上均转动式安装有传送辊(907)。

6.如权利要求5所述的一种建筑施工操作平台,其特征是,输送辊(905)和传送辊(907)的最高处与最下侧的限位板(612)上侧面处于同一水平面。

7.如权利要求6所述的一种建筑施工操作平台,其特征是,输送辊(905)和传送辊(907)均为橡胶材质,且输送辊(905)和传送辊(907)的外表面光滑设置。
