专利号: 2022103579294
申请人: 重庆工业职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-03-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

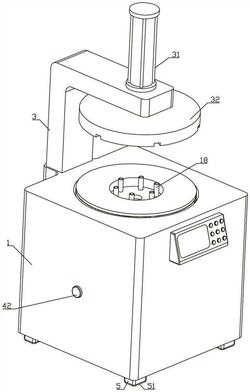

1.一种汽车刹车盘加工装置,包括工作台,其特征在于:所述工作台由上至下设有安装腔,所述安装腔内中部装配有安装座,所述安装座外壁设有若干与安装腔内壁固定连接的连接块,所述安装座内设有内腔,所述内腔内装配有电机,所述电机传动连接有向上伸出安装座的空心传动轴,所述空心转轴上端连通装配有空心安装盘,所述空心安装盘上表面环形均匀连通设有六个套管,所述安装座上表面环形均匀设有若干伸缩杆,若干所述伸缩杆外表面均套设有弹簧,若干所述伸缩杆上端共同固定连接有环绕空心安装盘一周的下摩擦盘,所述下摩擦盘上表面设有若干第一漏水槽,若干所述第一漏水槽远离下摩擦盘中心一端贯穿下摩擦盘,若干所述第一漏水槽靠近下摩擦盘中心一端均连通设有出水管,若干所述出水管下端共同连通设有储水环,所述储水环装配有补水机构,所述储水环装配有与空心转轴相匹配的进水机构,所述工作台上端设有支撑架,所述支撑架上端设有液压缸,所述液压缸的输出轴贯穿支撑架固定连接有上摩擦盘,所述上摩擦盘内部设有储水腔,所述上摩擦盘下表面环形均匀设有若干第二漏水槽,若干所述第二漏水槽远离上摩擦盘中心一端贯穿上摩擦盘,若干所述第二漏水槽靠近上摩擦盘中心一端均设有与储水腔连通的漏孔,所述上摩擦盘下表面中心转动装配有转动件,所述转动件设有与若干套管一一对应的连通孔。

2.根据权利要求1所述的一种汽车刹车盘加工装置,其特征在于:所述补水机构包括有抽水管与水泵,所述抽水管与储水环连通,所述抽水管下端伸入安装腔下侧与水泵连接,所述工作台外侧设有与安装腔相匹配的进水挡盖,所述工作台下侧设有与安装腔连通的出水管,所述出水管装配有通断阀。

3.根据权利要求1所述的一种汽车刹车盘加工装置,其特征在于:所述进水机构包括有连接管与进水罩,所述进水罩环绕空心转轴一周,所述空心转轴位于进水罩内的表面设有若干通孔,所述连接管两端分别与进水罩和储水环连接。

4.根据权利要求1所述的一种汽车刹车盘加工装置,其特征在于:所述下摩擦盘与若干伸缩杆可拆卸固定连接,所述上摩擦盘与液压缸的输出轴可拆卸固定连接。

5.根据权利要求1所述的一种汽车刹车盘加工装置,其特征在于:若干所述连通孔内壁均设有与套管外壁相匹配的密封条。

6.根据权利要求1所述的一种汽车刹车盘加工装置,其特征在于:所述工作台下侧四角均装配有支撑脚,四个所述支撑脚下端均设有防滑垫。
