专利号: 2022103590289
申请人: 杭州富阳锋拓机械有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-07-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

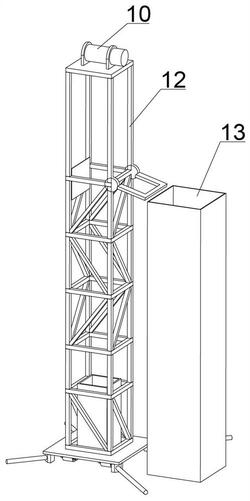

1.一种混凝土提升机,包括机体(12),其特征在于,所述机体(12)顶部固设有绞盘(10),所述绞盘(10)一侧固设有电机(11),所述机体(12)底部固设有底板(17),所述底板(17)底部两边设有履带(15),所述底板(17)远离所述机体(12)一侧四个顶角处分别固设有支撑架(14)进行支撑,所述底板(17)上侧放置有料桶(18),所述绞盘(10)缠绕的钢丝与所述料桶(18)连接固定,所述机体(12)一侧的地面处放有浇筑模具(13),所述机体(12)中部一侧两边分别固设有调节盘(34),每侧所述调节盘(34)转动设有导轨(21),所述机体(12)远离所述导轨(21)一侧转动设有导板(25);两侧所述导轨(21)之间滑动设有推杆(23),所述推杆(23)顶部固设有钩板(22),所述推杆(23)伸入所述导轨(21)内部,所述推杆(23)位于所述导轨(21)内部一端与所述导轨(21)通过第五弹簧(38)连接,所述推杆(23)在所述导轨(21)内部阻尼滑动,所述第五弹簧(38)处注满液压液,所述导轨(21)外侧固设有液压管(37)与所述第五弹簧(38)连通;所述导轨(21)远离所述第五弹簧(38)一端滑动设有调节销(35),所述调节销(35)与所述导轨(21)之间通过第四弹簧(36)连接,所述调节销(35)与所述调节盘(34)滑动接触;所述导板(25)远离转动部位一端滑动设有滑套(29),所述滑套(29)与所述导板(25)之间通过第八弹簧(50)连接,所述导板(25)一侧转动设有弹簧座(27),所述弹簧座(27)与所述导板(25)之间通过第二弹簧(26)连接,所述导板(25)顶部固设有液压箱(32),所述液压箱(32)内部滑动设有液压销(33),所述液压箱(32)一侧固定设置液压管(37)与内部连通;所述机体(12)顶部滑动设有顶板(20),所述顶板(20)与所述机体(12)之间通过第一弹簧(19)连接,所述顶板(20)底部一边固设有滑杆(28),所述滑杆(28)与所述机体(12)滑动接触,所述滑杆(28)远离所述顶板(20)一端滑动设有卡钩(31),所述卡钩(31)与所述滑杆(28)之间通过第三弹簧(30)连接,所述卡钩(31)远离所述第三弹簧(30)一端呈钩状并且将所述导板(25)底部卡住固定,所述料桶(18)底部转动设有转动板(46),所述转动板(46)与所述料桶(18)转动部位安装有扭簧,所述料桶(18)侧壁靠近所述转动板(46)扭簧处固设有挡块(40),所述料桶(18)远离所述挡块(40)一侧两边分别转动设有滚轮(45),两侧所述滚轮(45)中间转动设有卡扣(44),所述卡扣(44)底部与所述转动板(46)接触,所述卡扣(44)远离所述转动板(46)方向固设有弹簧板(42),所述弹簧板(42)与所述卡扣(44)之间通过第六弹簧(43)连接,所述料桶(18)位于所述弹簧板(42)一侧滑动设有挡杆(49),所述挡杆(49)与所述料桶(18)之间通过第七弹簧(47)连接,所述弹簧板(42)远离所述转动板(46)方向固设有防护罩(39)。
