专利号: 2022103597752
申请人: 黄艳文
专利类型:发明专利
专利状态:授权未缴费
专利领域: 照明
更新日期:2025-04-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

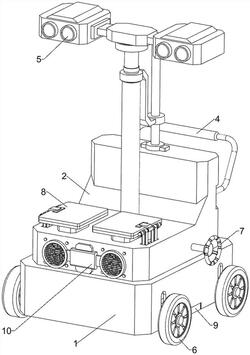

1.一种建筑施工可调节移动照明装置,其特征在于,包括:

底座(1),底座(1)顶部设置有外壳(2);

蓄电池(3),底座(1)顶部右侧前后对称设置有能够提供电源的蓄电池(3),蓄电池(3)位于外壳(2)内;

把手(4),外壳(2)右侧设置有把手(4);

照明组件(5),外壳(2)上设置有能够对建筑施工区域进行照明的照明组件(5);

照明组件(5)包括:电机(501),底座(1)顶部左侧设置有电机(501),电机(501)位于外壳(2)内,电机(501)与蓄电池(3)通过电性连接;第一转动杆(502),电机(501)的输出轴上通过联轴器设置有第一转动杆(502);

第一锥齿轮(503),第一转动杆(502)右端设置有第一锥齿轮(503);

滑套(504),外壳(2)顶部中间位置设置有滑套(504);

丝杆(505),滑套(504)内转动式设置有丝杆(505),丝杆(505)底端与外壳(2)转动式连接;

第二锥齿轮(506),丝杆(505)底端设置有第二锥齿轮(506),第二锥齿轮(506)位于外壳(2)内,第二锥齿轮(506)与第一锥齿轮(503)相互啮合;

第一活动架(507),滑套(504)内滑动式设置有第一活动架(507),第一活动架(507)与丝杆(505)螺纹式连接;

转动架(509),第一活动架(507)顶部转动式设置有转动架(509);

照明器(510),转动架(509)上前后对称设置有能够对建筑施工区域进行照明的照明器(510),照明器(510)与蓄电池(3)通过电性连接;

移动组件(6),底座(1)内设置有能够进行移动的移动组件(6)。

2.如权利要求1所述的一种建筑施工可调节移动照明装置,其特征在于,照明组件(5)还包括:第一导杆(508),外壳(2)顶部右侧设置有第一导杆(508),第一活动架(507)与第一导杆(508)滑动式连接。

3.如权利要求2所述的一种建筑施工可调节移动照明装置,其特征在于,移动组件(6)包括:电动推杆(601),外壳(2)内右侧设置有电动推杆(601),电动推杆(601)与蓄电池(3)通过电性连接;

第二导杆(602),底座(1)内左右对称设置有第二导杆(602);

第二活动架(603),两个第二导杆(602)之间滑动式设置有第二活动架(603),电动推杆(601)的伸缩杆贯穿底座(1)与第二活动架(603)顶部右侧连接;

接触架(604),第二活动架(603)底部前后对称设置有接触架(604);

第二转动杆(605),两个接触架(604)左右两端之间均转动式设置有第二转动杆(605),两个第二转动杆(605)前后两端均贯穿底座(1);

轮子(606),两个第二转动杆(605)前后两端均设置有轮子(606)。

4.如权利要求3所述的一种建筑施工可调节移动照明装置,其特征在于,还包括有能够使得照明器(510)进行转动的旋转调节组件(7),旋转调节组件(7)包括:第三转动杆(701),外壳(2)内前后对称转动式设置有第三转动杆(701),前侧的第三转动杆(701)前端贯穿外壳(2)前侧;

手轮(702),前侧的第三转动杆(701)前端设置有手轮(702);

蜗杆(703),两个第三转动杆(701)之间设置有蜗杆(703);

第四转动杆(704),底座(1)顶部中间位置转动式设置有第四转动杆(704),第四转动杆(704)贯穿丝杆(505),第四转动杆(704)不与丝杆(505)接触;

蜗轮(705),第四转动杆(704)下侧设置有蜗轮(705),蜗轮(705)与蜗杆(703)相互啮合;

第五转动杆(706),第四转动杆(704)内滑动式设置有第五转动杆(706),第五转动杆(706)上部贯穿第一活动架(507),第五转动杆(706)不与第一活动架(507)接触,第五转动杆(706)顶端与转动架(509)底部连接。

5.如权利要求4所述的一种建筑施工可调节移动照明装置,其特征在于,还包括有能够对蓄电池(3)蓄电的光伏充电组件(8),光伏充电组件(8)包括:第一光伏板(801),外壳(2)顶部左侧前后对称设置有第一光伏板(801),第一光伏板(801)均与蓄电池(3)通过电性连接;

第一支撑架(802),两个第一光伏板(801)背向一侧均左右对称设置有第一支撑架(802);

转动连接架(803),同侧的两个第一支撑架(802)之间均转动式设置有转动连接架(803);

第二光伏板(804),两个转动连接架(803)上均设置有第二光伏板(804),第二光伏板(804)均同侧的第一光伏板(801)接触,第二光伏板(804)均与蓄电池(3)通过电性连接;

传动轮(805),两个转动连接架(803)上均左右对称设置有传动轮(805);

第二支撑架(806),底座(1)顶部前后两侧均设置有第二支撑架(806),两个第二支撑架(806)位于外壳(2)内,两个第二支撑架(806)上均转动设置有转轴,两个转轴均左右对称设置有相同的传动轮(805);

皮带(807),同侧的上下两个传动轮(805)之间均绕有皮带(807);直齿轮(808),两个转轴中部均设置有直齿轮(808);

第三导杆(809),外壳(2)内顶部与底座(1)顶部之间前对称设置有第三导杆(809),第三导杆(809)位于外壳(2)内左部;

第三活动架(810),两个第三导杆(809)上均滑动式设置有第三活动架(810),第三活动架(810)均与底座(1)滑动式连接,第二活动架(603)向上滑动与第三活动架(810)接触;

第一弹簧(811),第三活动架(810)顶部与外壳(2)内顶部之间绕接有第一弹簧(811);

齿条(812),两个第三活动架(810)上部背向一侧均设置有齿条(812),齿条(812)均与同侧的直齿轮(808)相互啮合。

6.如权利要求5所述的一种建筑施工可调节移动照明装置,其特征在于,还包括有能够增加底座(1)稳定性的固定组件(9),固定组件(9)包括:第四导杆(901),底座(1)内中部前后两侧均左右对称设置有第四导杆(901);

滑块(902),四个第四导杆(901)上均滑动式设置有滑块(902);

第二弹簧(903),滑块(902)与底座(1)内壁之间绕接有第二弹簧(903);接触板(904),同侧的两个滑块(902)之间均设置有接触板(904),接触架(604)向上移动与接触板(904)接触;

螺纹固定板(905),两个接触板(904)底部均设置有螺纹固定板(905),螺纹固定板(905)与底座(1)滑动式连接。

7.如权利要求6所述的一种建筑施工可调节移动照明装置,其特征在于,还包括有能够对蓄电池(3)进行散热的散热组件(10),散热组件(10)包括:风扇(1001),外壳(2)内左右两侧均前后对称设置有能够对进行蓄电池(3)散热的风扇(1001),风扇(1001)与蓄电池(3)通过电性连接;

第三支撑架(1002),外壳(2)左右两侧均设置有第三支撑架(1002);

散热板(1003),两个第三支撑架(1002)上均前后对称设置有散热板(1003)。

8.如权利要求1所述的一种建筑施工可调节移动照明装置,其特征在于,把手(4)上设置有橡胶套。
