1.一种抑制硼硅酸盐玻璃成分挥发的熔制生产工艺，其特征在于，

所述硼硅酸盐玻璃包括如下质量百分比的成分组成：SiO2 60‑85％，B2O3 5‑17％，Na2O+K2O 4‑15％，CaO 0.5‑5％，Al2O3 2‑10％；所述硼硅酸盐玻璃包括如下原料制备得到：SiO2、B2O3、Na2CO3、K2CO3、CaCO3、Al2O3；

包括步骤：

(1)将硼硅酸盐玻璃中易于挥发的成分所对应的原料粉末熔制成前驱玻璃；

硼硅酸盐玻璃中易于挥发的成分所对应的原料为B2O3、Na2CO3；

前驱玻璃的制备方法包括步骤：将硼硅酸盐玻璃中易于挥发的成分所对应的全部原料粉末混合、熔融，冷却成型后，经退火处理、制成碎块得到前驱玻璃；

所述前驱玻璃是尺寸为0.5‑1cm的块体；

(2)然后将前驱玻璃与剩余硼硅酸盐玻璃原料粉末混合熔制即得硼硅酸盐玻璃；

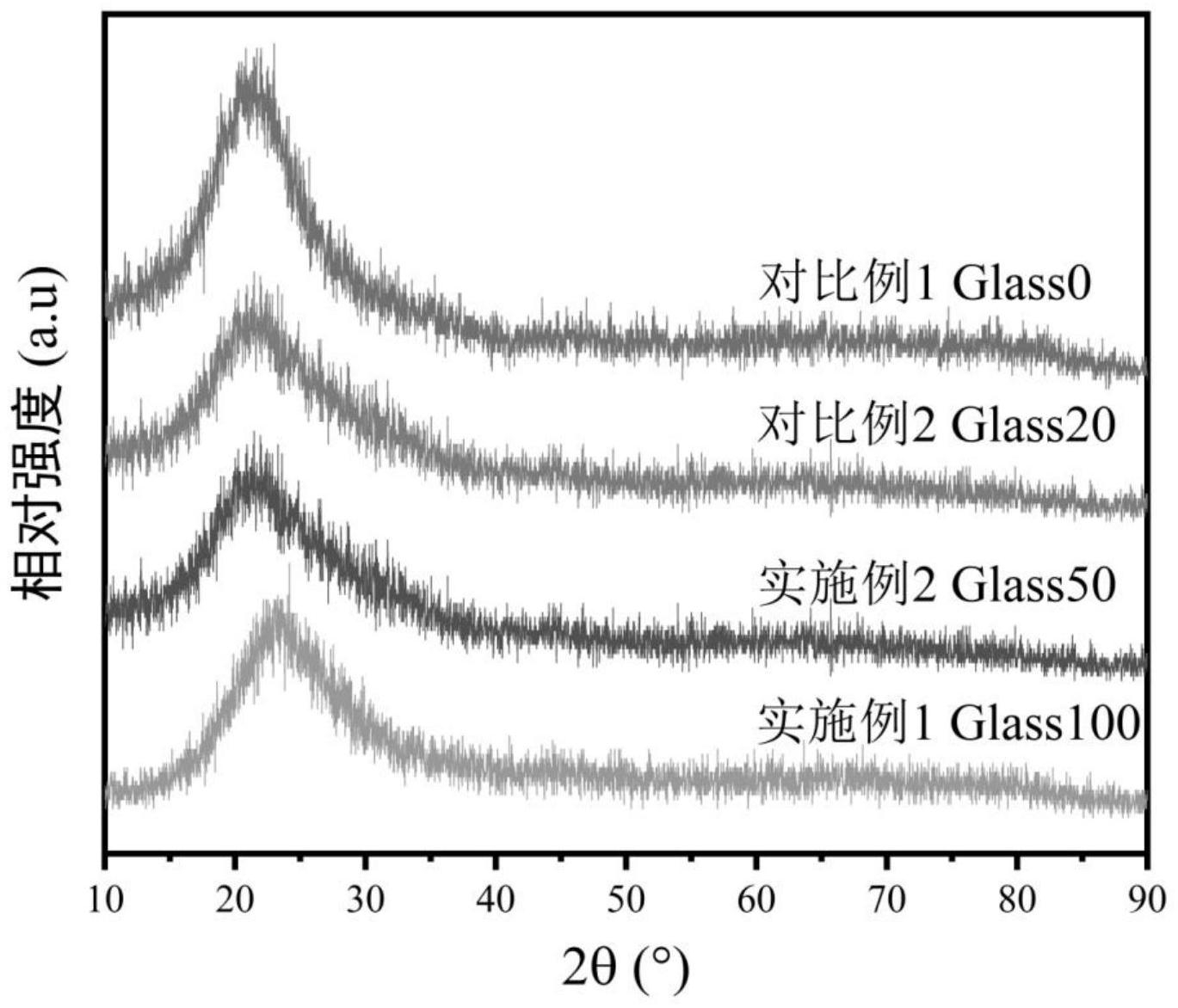

硼硅酸盐玻璃的制备方法包括步骤：将前驱玻璃与剩余硼硅酸盐玻璃原料粉末混合熔融，冷却成型后，经退火处理即得硼硅酸盐玻璃。

2.根据权利要求1所述抑制硼硅酸盐玻璃成分挥发的熔制生产工艺，其特征在于，步骤(1)中，混合方法为室温球磨混合3‑5h。

3.根据权利要求1所述抑制硼硅酸盐玻璃成分挥发的熔制生产工艺，其特征在于，步骤(1)中，熔融温度为900‑1100℃；熔融保温时间为20‑40min；熔融升温速率为3‑8℃/min；退火处理温度为300‑500℃；退火处理时间为1‑3h。

4.根据权利要求3所述抑制硼硅酸盐玻璃成分挥发的熔制生产工艺，其特征在于，熔融温度为1000℃；熔融保温时间为30min；退火处理温度为400℃；退火处理时间为2h。

5.根据权利要求1所述抑制硼硅酸盐玻璃成分挥发的熔制生产工艺，其特征在于，步骤(2)中，熔融温度不超过1580℃；熔融保温时间为1‑3h；退火处理温度为530℃，退火处理时间为2h。

6.根据权利要求5所述抑制硼硅酸盐玻璃成分挥发的熔制生产工艺，其特征在于，熔融温度为1580℃；熔融保温时间为1.5h；退火处理温度为530℃，退火处理时间为2h。
