专利号: 2022103704203
申请人: 吴利军
专利类型:发明专利
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-03-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

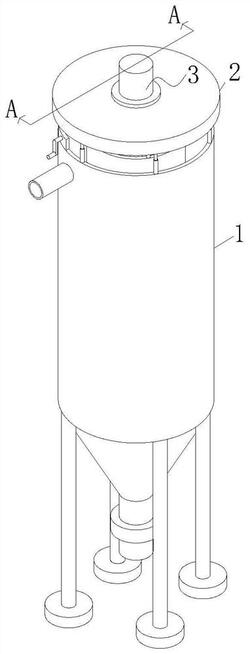

1.一种污泥净化沉淀池,包括外池(1),其特征在于:所述外池(1)内部设有内池(11),所述内池(11)外表面中部上下两侧均环形等距固定连接有若干个固定杆(15),且固定杆(15)另一端分别与外池(1)内侧面固定连接,所述外池(1)内部下端设有刮泥机构(5);

所述外池(1)下端呈锥形结构,且锥形结构的外池(1)底部连通有排泥管(12),所述外池(1)左侧上端连通有进水管(13),且进水管(13)贯穿至内池(11)内,所述内池(11)外侧面下端与外池(1)内侧面下端之间固定连接有环形结构的过滤网(16),所述外池(1)右侧上方靠近固定杆(15)位置连通有出水管(14);

所述外池(1)和内池(11)的上端面均环形等距固定连接有套筒(21),且套筒(21)内插接有支杆(22),所述支杆(22)下端固定连接有一级弹簧(23),且一级弹簧(23)的下端与套筒(21)的内底面固定连接;

所述支杆(22)上端固定连接有圆台(2),所述圆台(2)下方设有搅拌机构(3);

所述搅拌机构(3)包括电机(31)、搅拌轴(32)、和搅拌叶(33);

所述电机(31)固定连接在圆台(2)上端面中心位置,且电机(31)的输出轴贯穿圆台(2)与内池(11)内部中心位置的搅拌轴(32)上端固定连接,所述搅拌叶(33)竖直等距固定连接在搅拌轴(32)外表面;

所述刮泥机构(5)包括转轴(51)、一级连接杆(511)、一级刮板(52)和L形板(53);

所述转轴(51)位于外池(1)下端锥形结构池体的内部中心位置,且一级刮板(52)贴合在外池(1)锥形结构池体的左右内壁上,所述一级刮板(52)和转轴(51)之间通过一级连接杆(511)固定连接,所述L形板(53)的下端分别与一级刮板(52)的上端固定连接,且L形板(53)的上侧板与过滤网(16)下端面贴合;

所述转轴(51)上端面中心位置固定连接有凸柱(512),且凸柱(512)外表面环形等距固定连接有若干个矩形结构的卡块(513),所述转轴(51)上方的搅拌轴(32)下端面中心位置对应开设有柱孔(514),且柱孔(514)外侧环形等距开设有若干个卡槽(515);

所述搅拌轴(32)下端左右两侧固定连接有二级连接杆(541),且二级连接杆(541)端部分别固定连接有二级刮板(54),并且二级刮板(54)与内池(11)下端内侧壁贴合;

所述外池(1)上方设有调节机构(6),所述调节机构(6)包括固定板(61)、螺纹杆(62)、套环(63)、下铰接座(64)、铰接杆(65)和上铰接座(66);

所述外池(1)和内池(11)上端面左右两侧均固定连接有固定板(61),且螺纹杆(62)分别贯穿至内池(11)上端的固定板(61)中心位置并通过轴承转动连接,所述套环(63)螺纹连接在螺纹杆(62)上;

所述下铰接座(64)固定连接套环(63)上端,且上铰接座(66)固定连接在圆台(2)下端面,并且铰接杆(65)的两端分别与下铰接座(64)和上铰接座(66)铰接;

在搅拌轴(32)下端环形外表面环形等距固定连接有若干个磁铁,在转轴(51)上端环形外表面也对应环形等距固定连接有若干个磁铁。

2.根据权利要求1所述的一种污泥净化沉淀池,其特征在于:所述进水管(13)下方设有助凝机构(4),所述助凝机构(4)包括隔板(46)、输剂管(461)和加剂孔(462);

所述进水管(13)下方的外池(1)与内池(11)之间固定连接有两侧圆环形结构的隔板(46),下层所述隔板(46)的下端面环形等距连通有若干个输剂管(461),且输剂管(461)下端贯穿至内池(11)内,并且输剂管(461)内均固定连接有单向阀;

上层所述隔板(46)的上端面环形等距开设有多个加剂孔(462),且加剂孔(462)内均固定连接有单向阀。

3.根据权利要求2所述的一种污泥净化沉淀池,其特征在于:所述隔板(46)之间的内池(11)内侧壁上环形等距连通有若干个圆筒(43),且圆筒(43)内部靠近内池(11)位置设有活塞(45),所述活塞(45)内侧面固定连接有推杆(42),且推杆(42)贯穿至圆筒(43)外部靠近搅拌轴(32)位置;

所述推杆(42)靠近搅拌轴(32)的一端呈半球形结构,且搅拌轴(32)外表面对应环形等距固定连接有若干个凸块(41),并且凸块(41)靠近推杆(42)的一端外表面呈圆弧形结构。

4.根据权利要求3所述的一种污泥净化沉淀池,其特征在于:所述推杆(42)位于圆筒(43)内部的外侧套设有二级弹簧(44),且二级弹簧(44)的一端与活塞(45)固定连接,并且其另一端与圆筒(43)内部远离活塞(45)的一侧固定连接。
