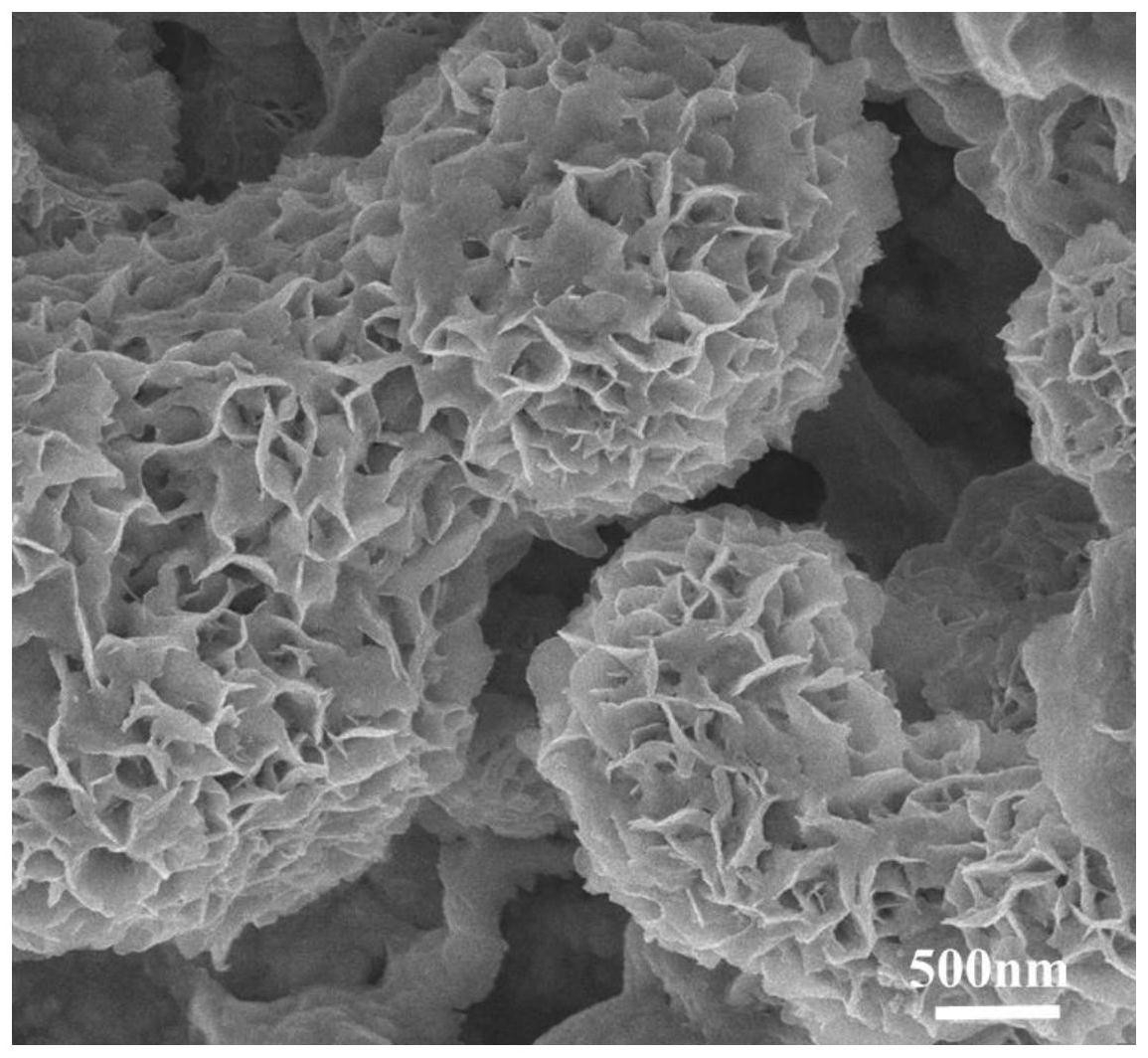

1.一种高效ZnIn2S4/SnSe2/In2Se3光解水制氢催化剂，其特征在于，所述催化剂中富S缺陷ZnIn2S4与SnSe2及In2Se3通过Sn‑S及Sn‑Se键产生较强界面接触，其制备方法如下：将富S缺陷ZnIn2S4超声分散到SnCl4和InCl3的水溶液中得到分散液A，另将Se溶解于水合肼溶液中得到溶液B，然后将八分之一体积的溶液B滴加到分散液A中，充分混合并转移至水热反应釜内，在210～250℃下保温3～5小时，自然冷却后离心分离出沉淀，并依次用去离子水和乙醇洗涤、真空干燥沉淀，即得ZnIn2S4/SnSe2/In2Se3光解水制氢催化剂。

2.如权利要求1中所述一种高效ZnIn2S4/SnSe2/In2Se3光解水制氢催化剂，其特征在于，富S缺陷ZnIn2S4、SnCl4、InCl3及Se的质量比为1:0.07～0.095:0.051～0.07:0.118～0.16。

3.如权利要求1中所述一种高效ZnIn2S4/SnSe2/In2Se3光解水制氢催化剂，其特征在于，‑1 ‑1

在可见光照射下，所得催化剂的分解水产氢速率高达80～86mmol·g ·h ，且在6次连续重复使用后，产氢速率仍能维持在初次使用的85％以上。

4.如权利要求1中所述一种高效ZnIn2S4/SnSe2/In2Se3光解水制氢催化剂，其特征在于，基于ZnIn2S4、SnSe2及In2Se3的能带结构及三者之间紧密的界面联系，ZnIn2S4与SnSe2之间形成类欧姆接触，而SnSe2与In2Se3之间形成类肖特基接触，这种特殊的界面结合使In2Se3导带上具有高还原能力的光生电子得到最大程度的保留。
