专利号: 2022103839677
申请人: 江苏可易木业有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-03-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

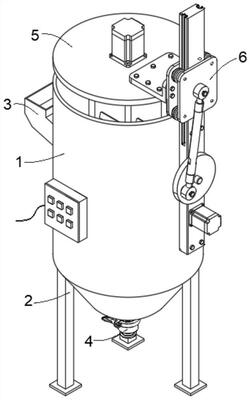

1.一种造纸用的纸浆搅拌装置,包括搅拌桶(1)、安装于搅拌桶(1)底部的支撑脚(2)、设置于搅拌桶(1)上一侧的入料口(3)以及设置于搅拌桶(1)底中部的排料口(4);

其特征在于:还包括设置于搅拌桶(1)内部用于纸浆快速混合搅拌的多方向快速混合装置(5)以及安装于搅拌桶(1)外侧上用于多方向快速混合装置(5)上下推送的的上下推送装置(6),所述上下推送装置(6)与多方向快速混合装置(5)上固定连接;

所述多方向快速混合装置(5)包括设置于搅拌桶(1)内部内部的多方向搅拌机构(51)、安装于多方向搅拌机构(51)顶部的多方向传动机构(52)以及安装于多方向传动机构(52)顶部的驱动电机一(53),所述多方向搅拌机构(51)与多方向传动机构(52)为传动连接,所述多方向搅拌机构(51)包括设置于多方向传动机构(52)底中部的主搅拌杆(511)以及两侧的副搅拌杆一(512)和副搅拌杆二(513)、安装于主搅拌杆(511)上用于搅拌的多片主搅拌叶(514)以及分别安装于副搅拌杆一(512)和副搅拌杆二(513)上用于搅拌的多片副搅拌叶一(515)和副搅拌叶二(516),所述主搅拌杆(511)底部上安装有用于搅拌桶(1)内底部搅拌的底部搅拌叶(517),所述副搅拌杆一(512)和副搅拌杆二(513)设置于主搅拌杆(511)两侧,所述上下推送装置(6)包括安装于搅拌桶(1)外侧上的安装架板(61)、安装于安装架板(61)上侧的滑动推送机构(62)、安装于滑动推送机构(62)上的连接固定板(63)、中部通过转盘定位杆(65)定位安装于安装架板(61)下侧上的转盘(64)、用于连接转盘(64)和滑动推送机构(62)的推送架杆(66)以及安装于安装架板(61)下侧内部的驱动机构(67),所述连接固定板(63)与外壳体(521)上端固定连接,所述推送架杆(66)一端通过轴杆与转盘(64)为偏心的转动连接,所述驱动机构(67)与转盘定位杆(65)为传动连接,所述滑动推送机构(62)包括滑动推送架(621)、滑轮一(622)、滑轮二(623)和滑槽(624),所述滑动推送架(621)由安装于安装架板(61)两侧的两块板体组合而成,在所述滑动推送架(621)内两侧设置有多个滑轮一(622)和滑轮二(623),所述安装架板(61)上两侧各设有一滑槽(624),所述滑轮一(622)和滑轮二(623)分别在安装架板(61)上两侧的滑槽(624)内侧滑动连接,所述推送架杆(66)另一端与远离连接固定板(63)一侧的滑动推送架(621)的板体中部转动连接,所述驱动机构(67)包括安装于安装架板(61)下侧上的驱动电机二(671)、安设于安装架板(61)内部的传动主锥齿轮一(672)、传动杆(673)、传动副锥齿轮一(674)、传动副锥齿轮二(675)和传动主锥齿轮二(676),所述传动杆(673)中部通过杆固定支架(677)固定安装于安装架板(61)内侧,并且传动杆(673)两端分别安装有传动副锥齿轮一(674)和传动副锥齿轮二(675),所述传动主锥齿轮一(672)中部与驱动电机二(671)输出端相接,并且传动主锥齿轮一(672)与传动副锥齿轮一(674)啮合连接,置于所述安装架板(61)内侧的转盘定位杆(65)贯穿并连接于传动主锥齿轮二(676)中部,所述传动主锥齿轮二(676)与传动副锥齿轮二(675)啮合连接。

2.根据权利要求1所述一种造纸用的纸浆搅拌装置,其特征在于:所述多方向传动机构(52)包括外壳体(521)、安装于外壳体(521)内部外圈的环形齿圈(522)、安装于外壳体(521)内中部以及两侧的主齿轮(523)、副齿轮一(524)和副齿轮二(525),所述主齿轮(523)两侧分别与副齿轮一(524)和副齿轮二(525)为啮合连接,所述副齿轮一(524)和副齿轮二(525)外侧均与环形齿圈(522)内侧齿上啮合连接,所述驱动电机一(53)安装于外壳体(521)顶中部,并且驱动电机一(53)输出端与主齿轮(523)中部相接,所述主搅拌杆(511)上端延伸至外壳体(521)内并与驱动电机一(53)输出端通过联轴器连接,所述副搅拌杆一(512)和副搅拌杆二(513)延伸至外壳体(521)内分别与副齿轮一(524)和副齿轮二(525)中部相接。

3.根据权利要求1所述一种造纸用的纸浆搅拌装置,其特征在于:所述主搅拌叶(514)、副搅拌叶一(515)和副搅拌叶二(516)的数量均设置有两片以上,并且每片所述主搅拌叶(514)与每片所述副搅拌叶一(515)和副搅拌叶二(516)之间为交错分布。

4.根据权利要求1所述一种造纸用的纸浆搅拌装置,其特征在于:所述底部搅拌叶(517)设置为V字形结构,并与搅拌桶(1)内底部结构相匹配。

5.根据权利要求1所述一种造纸用的纸浆搅拌装置,其特征在于:所述滑轮一(622)和滑轮二(623)的数量各设置有不少于两个。

6.根据权利要求1所述一种造纸用的纸浆搅拌装置,其特征在于:所述传动主锥齿轮一(672)与传动副锥齿轮一(674)为垂直啮合,并且传动主锥齿轮二(676)与传动副锥齿轮二(675)为垂直啮合。
