专利号: 2022103870167
申请人: 锦丞环保科技材料(六安)有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 将固体从固体中分离;分选
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

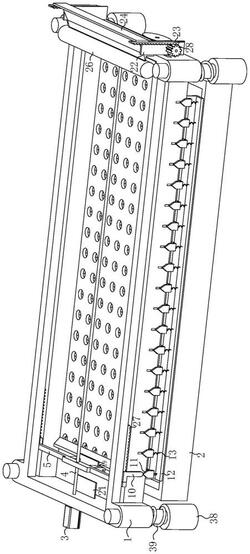

1.一种低蠕变无机非金属新材料加工设备,包括振动筛(1),其特征在于:所述振动筛(1)底部放置有接料框(2),所述接料框(2)底部设置有驱动振动筛(1)上下晃动的振动机构,所述振动筛(1)左侧固定连接有第一电机(3),所述第一电机(3)输出端固定连接有丝杆(4),所述丝杆(4)表面螺纹连接有移动板(5),所述移动板(5)左右方向滑动连接在振动筛(1)的内侧壁上,所述移动板(5)底部固定连接有前后对称分布的第一基座(6),两个所述第一基座(6)共同转动连接有第一旋转轴(7),所述第一旋转轴(7)表面固定连接有刮板(8),所述刮板(8)与振动筛(1)底部互相接触,所述振动筛(1)右侧开设有排料口(9);

所述移动板(5)前侧固定连接有前后对称分布的L形推杆(10),所述振动筛(1)前后两侧均滑动连接有左右均匀分布的挤压块(11),所述左侧第一个挤压块(11)与L形推杆(10)互相接触,所述振动筛(1)底部固定连接有前后对称分布的支撑座(12),所述支撑座(12)与挤压块(11)之间均固定连接有第一复位弹簧(13),所述支撑座(12)顶部滑动连接有与挤压块(11)对应分布的推动块(14),所述推动块(14)与挤压块(11)互相接触,两个所述推动块(14)之间共同设置有推板(15),所述推板(15)前后两侧均转动连接有滚轮(16),所述滚轮(16)与推动块(14)斜面互相接触,所述推板(15)顶部固定连接有与振动筛(1)网孔对应的顶针(17);

所述第一基座(6)内侧均开设有滑动槽(18),两个所述滑动槽(18)内壁上共同滑动连接有调节板(19),所述调节板(19)顶部右侧与刮板(8)顶部互相接触,所述第一基座(6)左右两侧均固定连接有磁铁(20),所述右侧磁铁(20)与调节板(19)互相接触,所述振动筛(1)内壁上固定连接有左右对称分布用于推动调节板(19)移动的推动板(21)。

2.根据权利要求1所述的一种低蠕变无机非金属新材料加工设备,其特征在于:所述振动筛(1)右侧固定连接有前端对称分布的夹板(22),所述夹板(22)外侧滑动连接有第一齿条(23),两个所述第一齿条(23)右侧固定连接有提升块(24),所述提升块(24)底部固定连接有密封板(25),所述密封板(25)将排料口(9)堵住,所述提升块(24)底部的两端均固定连接有支撑弹簧(241),所述支撑弹簧(241)的底部固定连接有L形安装板(242),所述L形安装板(242)固定连接在夹板(22)底部,所述振动筛(1)顶部固定连接有粉碎机(26),所述提升块(24)与粉碎机(26)入口相对应,所述移动板(5)右侧固定连接有前后对称分布的第二齿条(27),所述夹板(22)外侧转动连接有第一齿轮(28)。

3.根据权利要求2所述的一种低蠕变无机非金属新材料加工设备,其特征在于:所述粉碎机(26)底部固定连接有前后对称分布的第二基座(29),两个所述第二基座(29)之间共同转动连接有撒料板(30),所述丝杆(4)表面固定连接有十字杆(31),所述十字杆(31)与撒料板(30)底部互相接触。

4.根据权利要求1所述的一种低蠕变无机非金属新材料加工设备,其特征在于:所述振动筛(1)内壁开设有前后对称的升降槽(32),所述升降槽(32)内壁上滑动连接有阻隔板(33),所述阻隔板(33)底部固定连接有前后对称分布的升降杆(34),所述阻隔板(33)与升降槽(32)顶部之间共同固定连接有第二复位弹簧(35),所述升降杆(34)顶部固定连接有下压块(36),所述下压块(36)上下滑动连接在振动筛(1)上,所述移动板(5)右侧固定连接有前后对称分布的按压块(37),所述按压块(37)位于第二齿条(27)内侧。

5.根据权利要求1所述的一种低蠕变无机非金属新材料加工设备,其特征在于:所述振动机构包括底座(38),所述底座(38)滑动连接在振动筛(1)上,所述底座(38)分别设置在振动筛(1)四角,所述底座(38)与振动筛(1)之间共同固定连接有第三复位弹簧(39),所述接料框(2)顶部固定连接有左右对称的第二电机(40),所述第二电机(40)输出端固定连接有凸轮(41),所述凸轮(41)与振动筛(1)底部互相接触。
