专利号: 2022103888423
申请人: 南京交通工程有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-03-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

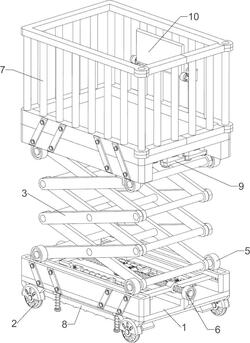

1.一种安全防护的建筑外围施工支撑台,其特征在于,包括有支撑板(1)、移动轮(2)、升降架(3)、抬升组件(5)、驱动组件(6)、防护组件(7)和防动组件(8),支撑板(1)下部左右两侧的前后两侧均转动式设有移动轮(2),支撑板(1)的顶部设有用于带动工人往上运动的抬升组件(5),抬升组件(5)上转动式设有升降架(3),支撑板(1)的顶部设有用于驱动抬升组件(5)工作的驱动组件(6),抬升组件(5)上设有用于保护工人的防护组件(7),支撑板(1)的底部设有用于提高稳定性的防动组件(8),防护组件(7)包括有平台(701)、护栏(702)、第一旋转轴(703)和旋转门框(704),平台(701)位于支撑板(1)的正上方,平台(701)的顶部设有护栏(702),护栏(702)的右侧前后对称转动式设有第一旋转轴(703),第一旋转轴(703)上均设有旋转门框(704),旋转门框(704)相互接触;抬升组件(5)包括有滑槽杆(501)、第一导向杆(502)、滑动块(503)和滑轮(504),支撑板(1)顶部的前后两侧和平台(701)底部的前后两侧均设有滑槽杆(501),滑槽杆(501)的数量为四,滑槽杆(501)的内侧上部均设有第一导向杆(502),第一导向杆(502)的左右两侧均滑动式设有滑动块(503),滑动块(503)均与相邻的滑槽杆(501)滑动式连接,升降架(3)转动式安装在八个滑动块(503)的内侧之间,滑动块(503)的外侧均转动式设有滑轮(504),滑轮(504)均在相邻的滑槽杆(501)内滚动;驱动组件(6)包括有双轴电机(601)、第一固定块(602)、丝杆(603)和第一滑杆(604),支撑板(1)的顶部中间设有双轴电机(601),支撑板(1)的左右两侧中部均设有第一固定块(602),双轴电机(601)左右两侧的输出轴上均设有丝杆(603),丝杆(603)的外侧均与相邻的第一固定块(602)转动式连接,下侧前后对应的两个滑动块(503)之间均设有第一滑杆(604),第一滑杆(604)的数量为二,第一滑杆(604)中部均与相邻的丝杆(603)螺纹式连接,第一滑杆(604)均在下侧的两个滑槽杆(501)之间滑动;防动组件(8)包括有第一支撑杆(801)、滑动杆(802)、第一弹簧(803)、撑起块(804)、第二支撑杆(805)、按压块(806)和第二弹簧(807),支撑板(1)底部的前后两侧均左右对称设有两个第一支撑杆(801),第一支撑杆(801)的数量为八,同侧的四根第一支撑杆(801)上部之间均滑动式设有滑动杆(802),滑动杆(802)的数量为二,第一支撑杆(801)上均绕有第一弹簧(803),第一弹簧(803)的两端分别与第一支撑杆(801)和滑动杆(802)连接,滑动杆(802)的底部设有撑起块(804),支撑板(1)上部的前后两侧均设有两根第二支撑杆(805),同侧的两根第二支撑杆(805)之间均左右对称滑动式设有按压块(806),按压块(806)底部均与相邻的滑动杆(802)接触,按压块(806)均与相邻的第一滑杆(604)接触,第二支撑杆(805)的左右两侧均绕有第二弹簧(807),第二弹簧(807)的两端分别与第二支撑杆(805)和按压块(806)连接;还包括有用于对旋转门框(704)进行限位的锁紧组件(9),锁紧组件(9)包括有第二导向杆(901)、第二滑杆(902)、第三弹簧(903)、第三支撑杆(904)、楔形杆(905)、第四弹簧(906)和卡杆(907),平台(701)底部右侧的前后两侧均设有两根第二导向杆(901),第二导向杆(901)的数量为四,相邻的两根第二导向杆(901)之间均滑动式设有第二滑杆(902),第二滑杆(902)均与相邻的滑动块(503)接触,第二导向杆(901)上均绕有第三弹簧(903),第三弹簧(903)的两端分别与第二导向杆(901)和第二滑杆(902)连接,平台(701)底部的右侧中部间隔设有四根第三支撑杆(904),左右对应的两根第三支撑杆(904)之间均滑动式设有楔形杆(905),第二滑杆(902)均与相邻的楔形杆(905)接触,第三支撑杆(904)的下部均绕有第四弹簧(906),第四弹簧(906)的两端分别与第三支撑杆(904)和楔形杆(905)连接,楔形杆(905)的顶部右侧均设有两根卡杆(907),卡杆(907)均与相邻的平台(701)滑动式连接,卡杆(907)往上运动能够卡住旋转门框(704)。

2.根据权利要求1所述的一种安全防护的建筑外围施工支撑台,其特征在于,还包括有用于放置工具的放置组件(10),放置组件(10)包括有第二固定块(1001)、第二旋转轴(1002)、限位块(1003)和放置板(1004),护栏(702)的后侧中部间隔设有两个第二固定块(1001),第二固定块(1001)的前部之间转动式设有第二旋转轴(1002),第二旋转轴(1002)后侧的左右两侧均设有限位块(1003),限位块(1003)均与相邻的第二固定块(1001)接触,第二旋转轴(1002)上设有放置板(1004)。

3.根据权利要求1所述的一种安全防护的建筑外围施工支撑台,其特征在于,撑起块(804)的底部均设有防滑垫。

4.根据权利要求2所述的一种安全防护的建筑外围施工支撑台,其特征在于,放置板(1004)的后侧设有橡胶垫。
