专利号: 2022103889572
申请人: 海南搜了科技股份有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 教育;密码术;显示;广告;印鉴
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

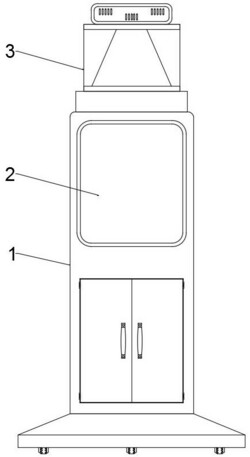

1.一种可以快速推广的电商用信息交互系统,包括展示台(1)、安装在展示台(1)前端面上部的显示屏(2)和设于展示台(1)顶部的全息投影器(3),其特征在于:所述展示台(1)的下部内设有供能腔,所述供能腔两侧内壁的上部均开设有通风口,所述通风口内部设有防尘网(4),所述供能腔的内底面上设有蓄水箱(5),所述蓄水箱(5)的顶部两侧均竖向设有电池箱(6),所述电池箱(6)内部均活动放置有类U型的承托架(7),所述供能腔后端内壁的中部纵向设有驱动盒(8),所述驱动盒(8)的前端面上设有用于承托架(7)移动的纵移组件;

所述蓄水箱(5)包括设于下端中部内的供气腔、设有供气腔上方的排气腔、设于蓄水箱(5)下部两侧的蓄水腔、和设于蓄水箱(5)上部外侧内部的一圈回流环腔;所述蓄水箱(5)的两侧下部均连通设有竖立的回流管(11),所述回流管(11)为U型管状,且所述回流管(11)的回流端与回流腔连通设置;

所述蓄水箱(5)的顶面中部竖向设有充气筒(9),所述充气筒(9)内部设有用于供气腔持续供气的打气机构;所述供气腔内部设有用于蓄水腔内部水体推挤的推动机构;所述驱动盒(8)内部设有用于纵移组件和打气机构驱动的传动机构;所述回流环腔的内底面两侧均贯穿设有单向阀门,所述排气腔的顶面两侧均贯穿开设有排气口,所述排气口内部设有隔网(23);

所述打气机构包括水平活动设于充气筒(9)内部的密封活塞(12)、竖向设有密封活塞(12)顶部的活动杆(10)、水平转动设有两个电池箱(6)之间的曲柄轴(13)和活动套接在曲柄轴(13)中部轴体上的铰接杆(14),所述活动杆(10)的顶端活动贯穿出充气筒(9)的顶部外,所述铰接杆(14)的底端与活动杆(10)的顶端活动铰接;所述充气筒(9)两侧外侧的下部均连通设置单向进气阀,所述充气筒(9)的底端设有贯穿进供气腔内部的供气管;

所述纵移组件包括纵向转动设于驱动盒(8)前端面上的丝杠(16)、活动套设在丝杠(16)上的螺纹管(17)和横向固接在螺纹管(17)两侧的连接板,所述电池箱(6)的内侧面上纵向开设有矩形条口,所述连接板的外端均从矩形条口处延伸进驱动盒(8)内部与承托架(7)固接;

所述传动机构包括设于驱动盒(8)内部后端的电机(24)、竖向设于驱动盒(8)中部内的隔板、转动设于隔板前端面中部的蜗杆(25)、设于驱动盒(8)内部的安装架、转动设于安装架顶部的转轴、设于转轴顶端与蜗杆(25)啮合的蜗轮(27)、竖向转动设于驱动盒(8)内底面一侧的传动轴(26)和水平安装在转轴底端的主动齿盘(28),所述蜗杆(25)的后端与电机(24)的驱动轴同轴固接;所述传动轴(26)底端的上方水平设有与主动齿盘(28)啮合的从动齿盘(29),所述从动齿盘(29)的底面设有矩形盒,所述矩形盒内部活动设有矩形块,所述传动轴(26)的顶端活动贯穿进矩形盒内部与矩形块固接,所述矩形盒底面与驱动盒(8)内底面之间的传动轴(26)上活动套设有推力弹簧(30);

所述推动机构包括动密封设于蓄水腔内端的活塞板(18)、竖向动密封设于供气腔内部两侧的推进塞板(19)、横向固接在推进塞板(19)外侧面中部的推杆(20)和活动套设在推杆(20)上的回位弹簧(21),所述推杆(20)的外端活动密封贯穿进蓄水腔内部并与活塞板(18)的内部固接;所述供气腔与排气腔之间设有排气组件,所述排气腔内的中部水平设有干燥棉板(22);

所述排气组件包括贯穿设于排气腔内底面两侧的固定壳(31)、贯穿设于固定壳(31)内侧排气腔内底面上的排气座(32)、密封塞设在排气座(32)内部的密封头(33)和活动设于固定壳(31) 底部开口内的顶升块(34),所述顶升块(34)的顶部设有倒U型的连接杆(35),所述连接杆(35)的另一端与密封头(33)固接,所述顶升块(34)顶面上的连接杆(35)杆体上活动套设有复位弹簧(36)。

2.根据权利要求1所述的一种可以快速推广的电商用信息交互系统,其特征在于:所述驱动盒(8)内部的前端竖向设有活动环板,所述驱动盒(8)前端的内壁上下端均纵向设有电推杆,所述电推杆的后端与活动环板固接;所述活动环板内部纵向转动设有花键轴,所述丝杠(16)的后端面配合花键轴开设有花键槽,所述花键轴前端活动插接在丝杠(16)的花键槽内,所述蜗杆(25)的前端面纵向配合花键轴开设有六角状的传动槽。

3.根据权利要求2所述的一种可以快速推广的电商用信息交互系统,其特征在于:所述曲柄轴(13)上方的电池箱(6)之间水平转动设有传动杆(15),所述传动杆(15)的两端均套接有主动皮带轮,所述曲柄轴(13)的两端轴体上均套接有从动皮带轮,所述主动皮带轮与从动皮带轮之间套设有皮带;所述传动轴(26)的底端活动贯穿出驱动盒(8)外,并固接有主动锥齿,所述传动杆(15)的杆体上固定套接有与主动锥齿啮合的从动锥齿。

4.根据权利要求1所述的一种可以快速推广的电商用信息交互系统,其特征在于:所述顶升块(34)底面的内端均为斜面状,且延伸出固定壳(31)底部开口外;所述排气座(32)内部的开口为阶梯状,且所述密封头(33)的底部设为与排气座(32)内部开口配合的阶梯面状。
