专利号: 2022103930045
申请人: 中建三局集团(江苏)有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2024-03-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

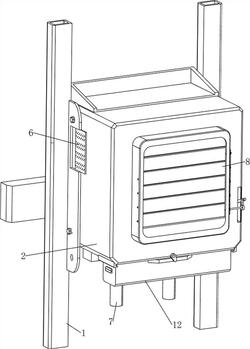

1.一种建筑工地暖气通风装置,包括有固定架(1)、固定壳(2)、软管(3)、出风口(4)、风扇(5)和通风板(6),固定壳(2)左右两侧均设置有固定架(1),固定壳(2)前侧开有开口,固定壳(2)左右两侧均设置有通风板(6),固定壳(2)后侧下部设置有软管(3),软管(3)后部设置有出风口(4)并连通,固定壳(2)内前侧设置有风扇(5),其特征在于:还包括有暖气排入机构(7)和开合机构(8),固定壳(2)内设置有暖气排入机构(7),固定壳(2)上设置有开合机构(8)。

2.如权利要求1所述的一种建筑工地暖气通风装置,其特征在于:暖气排入机构(7)包括有进气接口(71)、第一转动板(72)和电动推杆(73),固定壳(2)内下部设置有进气接口(71),进气接口(71)用于和暖气接口进行连通,进气接口(71)后上部转动式设置有第一转动板(72),第一转动板(72)用于对进气接口(71)进行遮盖,固定壳(2)内壁左下侧转动式设置有电动推杆(73),电动推杆(73)的伸缩杆后侧和第一转动板(72)左侧转动式连接。

3.如权利要求2所述的一种建筑工地暖气通风装置,其特征在于:开合机构(8)包括有第二转动板(81)、第一转动杆(82)、第一连接杆(83)、第一滑轨(84)、伸缩弹簧(85)、第一滑块(86)和导轨(87),固定壳(2)前侧转动式设置有7个第二转动板(81),第二转动板(81)右侧之间转动式设置有联动板,最下侧的第二转动板(81)右侧设置有第一转动杆(82),第一转动杆(82)右侧转动式设置有第一连接杆(83),固定壳(2)内下部的右侧设置有第一滑轨(84),第一滑轨(84)顶部均滑动式设置有第一滑块(86),第一滑块(86)前侧和第一连接杆(83)转动式连接,第一滑轨(84)和第一滑块(86)后侧之间设置有伸缩弹簧(85),第一滑轨(84)左侧滑动式设置有导轨(87),导轨(87)下部和第一转动板(72)右侧滑动式连接,导轨(87)上开有斜槽,斜槽和第一滑块(86)滑动式连接。

4.如权利要求3所述的一种建筑工地暖气通风装置,其特征在于:还包括有清理机构(9),清理机构(9)包括有第二固定板(91)、第一支架(92)、网格板(93)、清理杆(94)和第一旋转块(95),固定壳(2)内前侧设置有第二固定板(91),第二固定板(91)位于风扇(5)后侧,第二固定板(91)前侧设置有网格板(93),网格板(93)位于风扇(5)后侧,第二固定板(91)内设置有第一支架(92),第一支架(92)中部转动式设置有清理杆(94),清理杆(94)后端设置有第一旋转块(95)。

5.如权利要求4所述的一种建筑工地暖气通风装置,其特征在于:还包括有调整机构(10),调整机构(10)包括有第二滑块(101)、第二连接杆(102)、固定杆(103)、第二转动杆(104)、第二支架(105)、第一固定板(106)、电机(107)、皮带轮(108)、第一平皮带(109)、第一转轴(1010)、滑杆(1011)和第二旋转块(1012),进气接口(71)顶部中间滑动式设置有第二滑块(101),第二滑块(101)后侧转动式设置有第二连接杆(102),第一转动板(72)上部和第二连接杆(102)转动式连接,固定壳(2)内下部设置有固定杆(103),固定杆(103)中间转动式设置有第二转动杆(104),第二转动杆(104)下部和第二滑块(101)滑动式连接,固定壳(2)内中部设置有第二支架(105),第二支架(105)中部转动式设置有皮带轮(108),固定壳(2)左侧设置有第一固定板(106),第一固定板(106)内设置有电机(107),电机(107)输出轴上也设置有皮带轮(108),两个皮带轮(108)之间绕有第一平皮带(109),右侧的皮带轮(108)内部滑动式设置有第一转轴(1010),第一转轴(1010)前端设置有第二旋转块(1012),第二旋转块(1012)和第一旋转块(95)正好卡合,第二支架(105)前侧中部滑动式设置有滑杆(1011),滑杆(1011)右侧和第一转轴(1010)转动式连接,滑杆(1011)下部左侧和第二转动杆(104)上部滑动式连接。

6.如权利要求5所述的一种建筑工地暖气通风装置,其特征在于:还包括有导向机构(11),导向机构(11)包括有旋转片(111)、第二平皮带(112)、第二转轴(113)、第三旋转块(114)和锥齿轮(115),固定壳(2)内下部转动式设置有旋转片(111),旋转片(111)位于固定杆(103)后侧,第二支架(105)右后侧转动式设置有第二转轴(113),第二支架(105)后侧中部转动式设置有转动轴,转动轴前侧和第一转轴(1010)后侧均设置有第三旋转块(114),两个第三旋转块(114)卡合,转动轴后侧和第二转轴(113)左侧均设置有锥齿轮(115),两个锥齿轮(115)啮合,第二转轴(113)右侧和旋转片(111)右侧均设置有传动轮,两个传动轮之间绕有第二平皮带(112)。

7.如权利要求6所述的一种建筑工地暖气通风装置,其特征在于:还包括有储存机构(12),储存机构(12)包括有第二滑轨(121)、存储箱(122)和卡扣(123),固定壳(2)下部左右两侧均设置有第二滑轨(121),第二滑轨(121)之间滑动式设置有存储箱(122),固定壳(2)前侧下部中间转动式设置有卡扣(123)。

8.如权利要求7所述的一种建筑工地暖气通风装置,其特征在于:第二支架(105)左侧开有方槽,滑杆(1011)能够向后移动卡入方槽内。
