专利号: 2022103969929
申请人: 江南大学
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2023-10-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

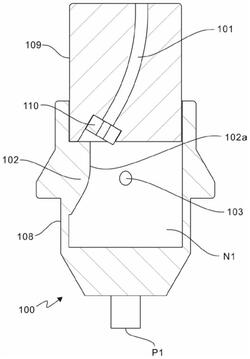

1.一种强化用磨料水射流喷嘴,其特征在于:包括,

腔室(N1),提供混合空间;以及,

强化混合组件,提供水与进入所述腔室(N1)内的磨料的强化混合,所述强化混合组件包括流体通道(101)和挡水块(102),所述挡水块(102)位于所述腔室(N1)的一侧偏心位置,所述流体通道(101)的出口朝向所述挡水块(102);

所述腔室(N1)底部设置有混合液出口(P1),所述混合液出口(P1)设置有聚焦管(105),所述聚焦管(105)内具有射流出口(105a);

所述聚焦管(105)能够绕轴向转动;

其中,所述混合液出口(P1)设置有连接管(106),所述聚焦管(105)伸入所述连接管(106)内,所述聚焦管(105)与所述连接管(106)之间通过角度限定机构(107)建立连接;

所述角度限定机构(107)包括设置于所述聚焦管(105)的旋转件(107a)以及设置于所述连接管(106)的限制件(107b);

所述旋转件(107a)具有沿周向布置的若干限位单元(M),所述限位单元(M)包括槽(107a‑1)、凸起(107a‑2)以及所述槽(107a‑1)与所述凸起(107a‑2)之间过渡连接的弧(107a‑3),相邻槽(107a‑1)之间具有预设的旋转角度;所述弧(107a‑3)至轴线的径向距离自所述槽(107a‑1)至所述凸起(107a‑2)的方向逐渐增加;

所述限制件(107b)包括球(107b‑1)和操作管(107b‑2),所述连接管(106)开设能够容纳球(107b‑1)的开孔;所述操作管(107b‑2)套接于所述连接管(106)外侧,所述操作管(107b‑2)具有第一壁(S1)和第二壁(S2),所述操作管(107b‑2)可沿连接管(106)移动以变更所述第一壁(S1)和所述第二壁(S2)的轴向位置;

所述球(107b‑1)与所述第一壁(S1)相接触时,所述球(107b‑1)仅能位于所述槽(107a‑

1)内;

所述球(107b‑1)与所述第二壁(S2)相接触时,所述球(107b‑1)能够与所述凸起(107a‑

2)相接触。

2.如权利要求1所述的强化用磨料水射流喷嘴,其特征在于:所述挡水块(102)具有冲击面(102a)和分散面(102b),所述冲击面(102a)呈弧形,所述分散面(102b)对称设置于所述冲击面(102a)的两侧,所述分散面(102b)从所述冲击面(102a)朝外向所述腔室(N1)内壁方向延伸,所述分散面(102b)与所述腔室(N1)内壁之间呈弧形过渡。

3.如权利要求2所述的强化用磨料水射流喷嘴,其特征在于:所述挡水块(102)具有沿所述腔室(N1)轴向的长度,所述挡水块(102)凸出所述腔室(N1)内壁的厚度自所述冲击面(102a)向下逐渐降低。

4.如权利要求1 3中任一项所述的强化用磨料水射流喷嘴,其特征在于:所述流体通道~(101)的入口沿所述腔室(N1)的轴向设置,所述流体通道(101)为角度渐变的曲线管道。

5.如权利要求1 3中任一项所述的强化用磨料水射流喷嘴,其特征在于:所述腔室(N1)~对称设有两个磨料入口(103),两个所述磨料入口(103)的轴线连线的中垂面与所述挡水块(102)的对称面重合。

6.如权利要求5所述的强化用磨料水射流喷嘴,其特征在于:所述腔室(N1)底部由分腔块(104)分隔成两个混合腔(N2),所述混合腔(N2)分别对应设置有混合液出口(P1);

其中,所述分腔块(104)位于两个所述磨料入口(103)的轴线连线的中垂面上;

所述混合液出口(P1)的轴线和所述磨料入口(103)的轴线在同一平面。

7.如权利要求6所述的强化用磨料水射流喷嘴,其特征在于:所述射流出口(105a)具有一相对侧间距大于另一相对侧间距的特性。
