专利号: 2022104019800
申请人: 南京信息工程大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

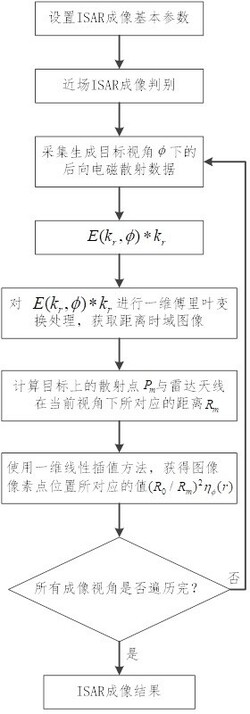

1.基于后向投影的高效近场大小尺寸目标ISAR成像方法,其特征在于,包括以下步骤:

1)初始化图像数据矩阵 ,用于保存每个方位视角的成像结果数据大小;

2)利用雷达天线接收采集方位视角所对应的目标后向电磁散射回波信号;

3)将目标后向电磁散射回波信号和波数域相乘;

4)沿波数域方向,对步骤3)的结果进行一维逆傅里叶变换处理,获取目标的回波信号时域表达 ;其中, 为目标中心散射点相对雷达天线的方位视角,r为目标中心散射点与目标上除中心散射点外任意散射点 之间的向量;

5)计算目标上除中心散射点外任意散射点与雷达天线在当前视角下所对应距离 ;

6)采用一维线性插值方法 ,获得距离时域图像像素点位置所对应的;其中 为雷达天线到目标中心散射点的距离;

7)将 与图像数据矩阵 相加,得到当前视角下的成像结果;

8) 重复2)到7)的步骤,计算雷达天线所有视角下的成像结果并进行叠加,得到最终的近场逆合成孔径雷达ISAR成像结果。

2.如权利要求1所述的基于后向投影的高效近场大小尺寸目标ISAR成像方法,其特征在于,所述步骤1)中初始化图像数据矩阵 ,其中,M表示距离像素点数,N为方位像素点数, 表示 的零矩阵。

3.如权利要求1所述的基于后向投影的高效近场大小尺寸目标ISAR成像方法,其特征在于,所述步骤2)中利用雷达天线接收采集方位视角所对应的目标后向电磁散射回波信号表示如下:其中, 为波数域, 为目标中心散射点相对雷达天线的方位视角,为雷达天线到目标中心散射点的距离,V为目标的体积表面, 表示目标上除中心散射点外任意散射点 与雷达天线的距离,f为雷达天线发射信号频率,c为光速,r为目标中心散射点与 之间的向量, 为 的后向散射回波信号,j表示虚数。

4.如权利要求1所述的基于后向投影的高效近场大小尺寸目标ISAR成像方法,其特征在于,所述步骤5)中目标上除中心散射点外任意散射点 与雷达天线在当前视角下所对应距离 表示如下:其中, 为雷达天线到目标中心散射点的距离,(x  , y)为 的坐标, 为雷达天线的俯仰角。

5.如权利要求1所述的基于后向投影的高效近场大小尺寸目标ISAR成像方法,其特征在于,如果雷达天线与目标中心散射点之间的距离满足下式,则认为ISAR成像满足近场ISAR成像条件:其中, 为波长, 为雷达天线到目标中心散射点的距离,D为目标的方位向尺寸。
