专利号: 2022104023204
申请人: 郭爱峰
专利类型:发明专利
专利状态:授权未缴费
专利领域: 水、废水、污水或污泥的处理
更新日期:2023-11-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

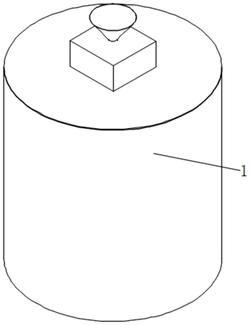

1.一种污水处理设备用污水处理罐,包括处理罐(1),其特征在于:所述处理罐(1)内设置有添加装置,添加装置包括添加管(21),所述添加管(21)顶部转动安装于处理罐(1)顶部,所述添加管(21)外壁上固定安装有分支管(22),所述分支管(22)底部外壁固定安装有出液管(23),所述出液管(23)底部外壁固定安装于搅拌杆(24)底部外壁上,所述搅拌杆(24)固定安装于电动转轴(25)外壁上,所述电动转轴(25)转动安装于处理罐(1)内部;

所述处理罐(1)内壁上固定安装有挤压凸块(31),所述搅拌杆(24)内壁上贯穿且滑动安装有滑柱(32),所述滑柱(32)与搅拌杆(24)内壁之间通过弹簧杆弹性连接,滑柱(32)可以间歇性的被挤压凸块(31)挤压产生往复移动,所述滑柱(32)外壁固定安装有振动杆(33),所述振动杆(33)靠近出液管(23)外部设置;

所述搅拌杆(24)上设置有辅助装置,辅助装置包括L型连接杆(41),所述L型连接杆(41)一端固定安装于滑柱(32)底部外壁上,所述L型连接杆(41)另一端固定安装于铁制套板(42)外壁上,所述铁制套板(42)滑动套接于搅拌杆(24)外壁上;

所述铁制套板(42)底部外壁固定安装于U型连杆(43)顶部,所述U型连杆(43)底部转动安装有转盘(44),所述转盘(44)外壁滑动安装有辅助搅拌杆(45);

所述搅拌杆(24)内部设置有弹性装置,弹性装置包括磁铁块(51),所述磁铁块(51)顶部滑动安装于搅拌杆(24)顶部内壁上,磁铁块(51)会吸附于铁制套板(42)处跟随滑动,所述磁铁块(51)上固定安装有连接轴(52),所述连接轴(52)外壁固定安装有挤压环(53);

所述分支管(22)外壁固定安装有弹性气囊(54),所述弹性气囊(54)的出气端固定安装有出气管(55),所述出气管(55)的出口端靠近出液管(23)外部设置,所述挤压环(53)靠近弹性气囊(54)外部设置;

所述辅助搅拌杆(45)内设置有捶打装置,捶打装置包括捶打杆(61),所述捶打杆(61)贯穿且滑动安装于辅助搅拌杆(45)上,所述捶打杆(61)顶部外壁固定安装有半圆凹块(62),所述捶打杆(61)外壁固定安装有圆盘(63),所述圆盘(63)上固定开设有通孔(64);

所述圆盘(63)外壁固定安装有撞击块(71),所述圆盘(63)底部转动安装于推杆(72)顶部,所述推杆(72)贯穿且滑动安装于辅助搅拌杆(45)上,所述推杆(72)底部外壁转动安装有压板(73)。
