专利号: 2022104033348
申请人: 胡华年
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2024-11-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

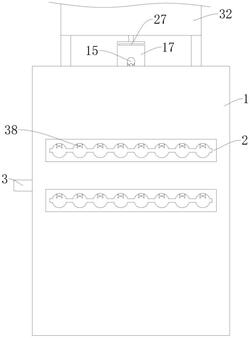

1.一种医用超临界二氧化碳灭菌系统,包括工作箱(1),所述工作箱(1)的前侧板上内嵌安装有入口(2),所述工作箱(1)的侧板上固定安装有电机(3),所述工作箱(1)内转动连接有夹持机构,其特征在于:所述工作箱(1)的顶部设置有清洁机构;

所述清洁机构包括出水管(19),所述工作箱(1)的顶部固定安装有水泵(15)和出水箱(17),所述水泵(15)连通连接在出水箱(17)的一侧,所述水泵(15)的输出端固定套接有连接管(16),所述连接管(16)贯穿安装在工作箱(1)的顶板上且底端固定连接有波纹管(18),所述出水管(19)固定连接在波纹管(18)上,所述出水管(19)和工作箱(1)的顶板之间固定安装有电动推杆(20),所述出水管(19)上设置有旋转机构,所述电机(3)的输出轴固定连接在夹持机构上;

所述夹持机构包括接管板(5),所述接管板(5)分为两组,每组所述接管板(5)的顶面均对称固定安装有两个连接架(7),两个所述连接架(7)之间转动连接有转动板(8),所述转动板(8)与接管板(5)之间滑动连接有移动块(6),所述接管板(5)上开设有滑槽(9),所述滑槽(9)的侧壁固定连接有第一弹簧(10),所述第一弹簧(10)的一端固定连接有滑块(11),所述滑块(11)固定连接在移动块(6)的底部;

所述旋转机构包括出水管(19),所述出水管(19)自上而下对称倾斜固定贯穿安装有喷嘴(21),所述出水管(19)上固定安装有转动环(22),所述转动环(22)的外壁固定连接有板刷(23),所述板刷(23)的顶面倾斜固定安装有阻挡板(24),所述阻挡板(24)正对于喷嘴(21)的出口。

2.根据权利要求1所述的一种医用超临界二氧化碳灭菌系统,其特征在于:所述滑块(11)上固定连接有转动架(12),所述转动架(12)上弹性转动连接有第一转动块(13),所述滑槽(9)内弹性转动连接有第二转动块(14),所述工作箱(1)的两侧壁上对应第一转动块(13)的位置均固定安装有拨动块(37)。

3.根据权利要求1所述的一种医用超临界二氧化碳灭菌系统,其特征在于:所述出水箱(17)内壁的中间位置固定安装有挡板(25),所述出水箱(17)的顶板内滑动连接有滑动板(27),所述滑动板(27)的底面固定连接有移动板(26),所述移动板(26)上设置有单向阀,所述单向阀的位置对应水泵(15)的进水端。

4.根据权利要求3所述的一种医用超临界二氧化碳灭菌系统,其特征在于:所述工作箱(1)位于出水箱(17)的上方固定安装有第一储液箱(32)和第二储液箱(33),所述滑动板(27)上内嵌安装有第二通孔(31)和第一通孔(30),所述第一储液箱(32)和第二储液箱(33)均与出水箱(17)相连通,所述第二通孔(31)和第一通孔(30)分别对应第一储液箱(32)和第二储液箱(33)与出水箱(17)的连接处,所述滑动板(27)的一端固定连接有圆板(29),所述圆板(29)与出水箱(17)的外壁之间固定安装有第二弹簧(28)。

5.根据权利要求1所述的一种医用超临界二氧化碳灭菌系统,其特征在于:所述工作箱(1)内壁位于夹持机构的下方固定安装有过滤网(35),所述过滤网(35)的顶面固定安装有海绵块(34),所述工作箱(1)的侧壁上内嵌安装有出水口(36)。

6.根据权利要求1所述的一种医用超临界二氧化碳灭菌系统,其特征在于:所述入口(2)内通过扭簧转动连接有转轮(38)。
