专利号: 2022104037531
申请人: 国电投新能源科技(龙港)有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

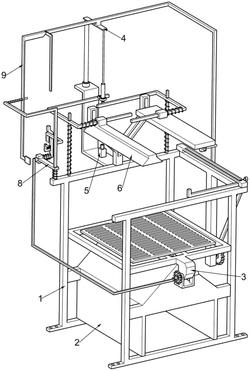

1.一种太阳能电池片处理装置,其特征在于,包括有支撑架(1)、斜面导向座(2)、排料部件(3)、驱动位置调整部件(4)、被动式驱动部件(5)、检测分割一体部件(6)和主动式驱动部件(7);斜面导向座(2),支撑架(1)上设有斜面导向座(2),斜面导向座(2)用于对分割完成的太阳能电池片进行导向;

排料部件(3),斜面导向座(2)一侧设有排料部件(3);

驱动位置调整部件(4),支撑架(1)一侧设有驱动位置调整部件(4);

被动式驱动部件(5),驱动位置调整部件(4)上设有被动式驱动部件(5);

检测分割一体部件(6),支撑架(1)顶部设有检测分割一体部件(6),检测分割一体部件(6)用于对太阳能电池片进行检测和分割;

主动式驱动部件(7),支撑架(1)一侧设有主动式驱动部件(7);

排料部件(3)包括有支撑座(31)和支撑开口板(32),斜面导向座(2)一侧设有支撑座(31),支撑座(31)上转动式连接有支撑开口板(32),支撑开口板(32)与斜面导向座(2)接触,支撑开口板(32)位于斜面导向座(2)上方;

驱动位置调整部件(4)包括有支撑板架(41)、电动推杆(42)、活动齿条杆(43)、连接杆(44)、六面盘(45)、强力弹簧(46)、六面槽套(47)、超越离合器(48)、旋转柄(49)、斜面杆架(410)和复位弹簧(411),支撑架(1)的上部设有支撑板架(41),支撑板架(41)上设有电动推杆(42),电动推杆(42)的伸缩轴顶部设有活动齿条杆(43),活动齿条杆(43)上固接有连接杆(44),连接杆(44)位于活动齿条杆(43)下方,连接杆(44)底部转动式连接有六面盘(45),六面盘(45)底部连接有强力弹簧(46),强力弹簧(46)另一端连接有六面槽套(47),六面槽套(47)的内壁与六面盘(45)滑动式配合,六面槽套(47)下部设有超越离合器(48),超越离合器(48)上设有旋转柄(49),旋转柄(49)内滑动式连接有斜面杆架(410),斜面杆架(410)与旋转柄(49)之间连接有复位弹簧(411);

被动式驱动部件(5)包括有旋转螺杆(51)和螺套(52),六面槽套(47)上转动式连接有旋转螺杆(51),旋转螺杆(51)与六面盘(45)固接,支撑板架(41)顶部设有螺套(52),螺套(52)位于旋转螺杆(51)下方,螺套(52)与旋转螺杆(51)螺纹配合;

检测分割一体部件(6)包括有竖杆(61)、Y型槽导框(611)、活动杆架一(62)、活动杆架二(63)、支撑弹簧(64)、检测模组(65)、归位弹簧(66)、导向板架(67)、激光模组(68)和回位弹簧(69),支撑架(1)顶部设有一对竖杆(61),支撑架(1)顶部设有Y型槽导框(611),Y型槽导框(611)位于两个竖杆(61)之间,其中一竖杆(61)上滑动式连接有活动杆架一(62),另一竖杆(61)上滑动式连接有活动杆架二(63),活动杆架二(63)和活动杆架一(62)均与支撑架(1)之间连接有支撑弹簧(64),活动杆架二(63)上滑动式连接有检测模组(65),检测模组(65)与活动杆架二(63)之间连接有归位弹簧(66),斜面杆架(410)与活动杆架二(63)接触,活动杆架一(62)上滑动式连接有导向板架(67),导向板架(67)与活动杆架一(62)之间连接有归位弹簧(66),导向板架(67)底部滑动式连接有激光模组(68),激光模组(68)与导向板架(67)一之间连接有回位弹簧(69),检测模组(65)和激光模组(68)均位于支撑开口板(32)上方,Y型槽导框(611)与活动杆架一(62)和活动杆架二(63)均滑动式连接;

主动式驱动部件(7)包括有导向槽架(71)、旋转轴(72)、开槽摆杆(73)、推动条(74)和从动齿轮一(75),支撑架(1)顶部设有导向槽架(71),导向槽架(71)下部转动式连接有旋转轴(72),旋转轴(72)上设有开槽摆杆(73),导向槽架(71)上滑动式连接有推动条(74),推动条(74)用于推动激光模组(68),推动条(74)与开槽摆杆(73)滑动式配合,旋转轴(72)上设有从动齿轮一(75),从动齿轮一(75)位于活动齿条杆(43)下方,从动齿轮一(75)与活动齿条杆(43)啮合。

2.根据权利要求1所述的一种太阳能电池片处理装置,其特征在于,还包括有触发式动力传递部件(8),支撑架(1)上设有触发式动力传递部件(8),触发式动力传递部件(8)包括有导向杆架(81)、活动板(82)、拉伸弹簧一(83)、斜面活动杆架(84)、压缩弹簧一(85)、斜面杆条(86)、拉伸弹簧二(87)、斜面固定杆(88)、活动单齿杆(89)、推动板(810)和从动齿轮二(811),支撑架(1)顶部一侧设有导向杆架(81),导向杆架(81)上滑动式连接有活动板(82),活动板(82)与支撑架(1)之间连接有拉伸弹簧一(83),活动板(82)上滑动式连接有斜面活动杆架(84),斜面活动杆架(84)与活动板(82)之间连接有压缩弹簧一(85),斜面活动杆架(84)上滑动式连接有斜面杆条(86),斜面杆条(86)位于活动板(82)上方,斜面杆条(86)与斜面活动杆架(84)之间连接有拉伸弹簧二(87),导向杆架(81)上设有斜面固定杆(88),斜面固定杆(88)位于活动板(82)上方,斜面活动杆架(84)上设有活动单齿杆(89),活动齿条杆(43)一侧设有推动板(810),支撑开口板(32)上设有从动齿轮二(811),活动单齿杆(89)一端与从动齿轮二(811)啮合。

3.根据权利要求2所述的一种太阳能电池片处理装置,其特征在于,还包括有限位部件(9),导向杆架(81)上设有限位部件(9),限位部件(9)包括有活动条(91)、磁性片(92)和压缩弹簧二(93),导向杆架(81)上滑动式连接有活动条(91),活动条(91)上设有磁性片(92),导向杆架(81)与活动条(91)之间连接有压缩弹簧二(93),推动板(810)与活动条(91)接触,压缩弹簧二(93)处于被压缩的状态。
